VEGAPULS 51 K ... 54 K
3 1

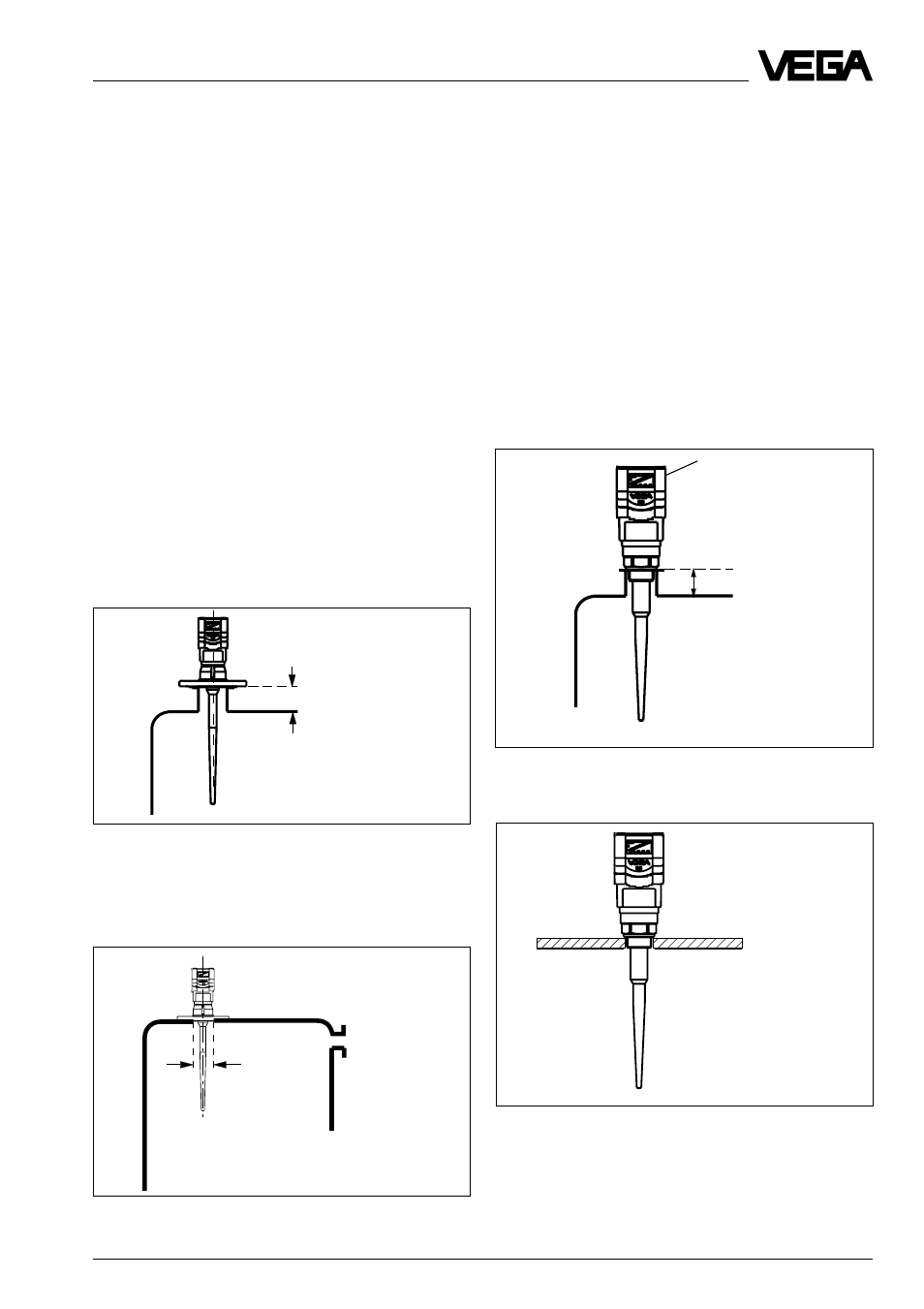

Стержневая антенна на DIN-патрубке
Стержневая антенна непосредственно на
отверстии резервуара
Opening
ш 50 mm
Стержневая антенна с 1
1
/
2
“ резьбой на
патрубке
Стержневая антенна с резьбой на 1
1
/
2
“
резьбовом отверстии
Монтаж и установка
< 100 мм
(250 мм)
Базовая плоскость
Стержневая антенна
Стержневая антенна на DIN-патрубке
Стержневая антенна из PTFE (тефлон) ис-
пользуется особенно для агрессивных ма-
териалов таких, как кислота и щелочь.
Задачи измерений в пищевой промышлен-
ности со стерильными резервуарами тре-
буют химически-нейтральных измери-
тельных систем и часто очень маленьких
отверстий в резервуаре. Тефлоновая стер-
жневая антенна не только химически-ней-
тральна, но и монтируется на очень ма-
леньких отверстиях резервуара в 50 мм
или 1
1
/
2
“ резьбовых отверстиях.
При измерениях жидкостей тефлоновой
стержневой антенной монтаж производит-
ся на прямом DIN-патрубке. Патрубок не
может быть при этом длиннее, чем 150 мм
(при применении более длинной антенны
не длиннее чем 250 мм). Стержневые
антенны имеют фланцы DN 50, DN 80 и
DN 100.
Стержневая антенна непосредственно
на отверстии резервуара
≤ 100 мм
Стержневая антенна может монтировать-
ся также непосредственно на круглом
отверстии резервуара (внутри).
Имеются стержневые антенны для следу-
ющих отверстий резервуаров:1
1
/
2
“ NPT, 50
мм, 80 мм, 100 мм и 150 мм. Обратите вни-
мание, чтобы на стержневую антенну из
PTFE не было воздействия механической
нагрузки. Если она подвергается изгибаю-
щему усилию, происходит деформация
или существует угроза разрушения.
Стержневая антенна с винтовой
резьбой
