Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 59
59
прозводите через 20000 км пробега или один раз в год, в
зависимости от того, что раньше наступит.
Доступ к фильтрующему элементу осуществляется снизу
панели приборов в ногах переднего пассажира.
Замену фильтрующего элемента 5 (рис.3.15) производите
в следующем порядке:
- отожмите защелки крышки 4 и снимите крышку 3;
- замените фильтрующий элемент 5 на новый;
- защелкните крышку фильтра 3.
Вентиляция салона
Приточная вентиляция салона осуществляется по тем же
каналам при крайнем положении против часовой стрелки
рукоятки 1(см. рис. 3.12). Вытяжная вентиляция осуществляется
за счет отверстий в задней обивке крыши и внутренней панели
проема двери задка, через опускные стекла дверей.

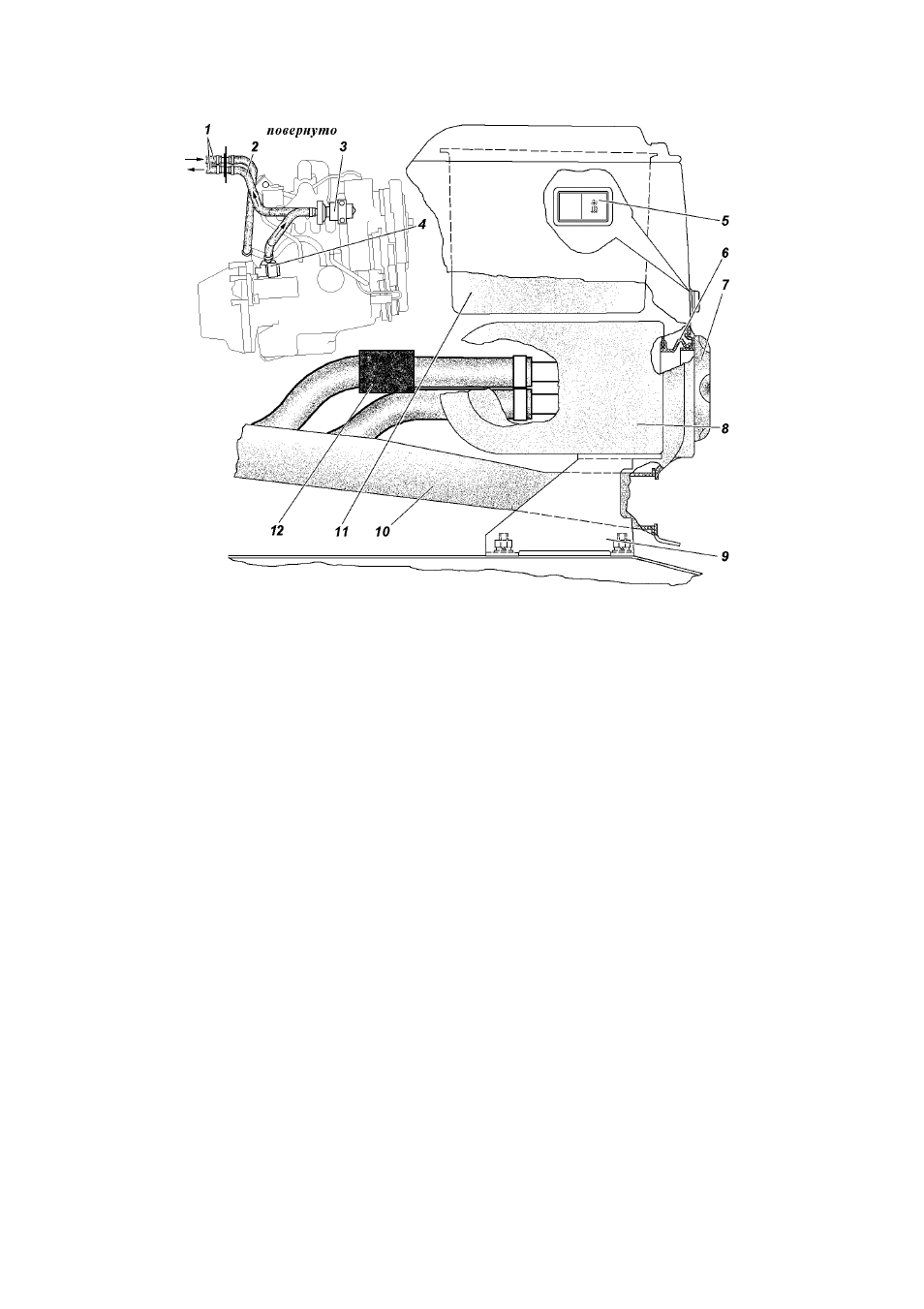

Рис. 3.14. Дополнительный отопитель:
1 -трубки отопителя; 2 -шланг подачи охлаждающей жидкости в
отопитель; 3 -электродвигатель с насосом (для двигателя ЗМЗ-40905); 4
-штуцер; 5 -выключатель дополнительного отопителя; 6 -уплотнитель
дефлектора; 7 -дефлектор; 8 -радиатор и электровентилятор
дополнительного отопителя в корпусе; 9 -кронштейн; 10 -воздуховод
обогрева ног задних пассажиров; 11 -корпус вещевого ящика облицовки
туннеля пола; 12 -кран с электроприводом
