Плафон подсветки блока реле и предохранителей. Для
замены лампы извлеките плафон, сжав концы пружинных
фиксаторов 1 (рис. 9.50).
Плафон подсветки вещевого ящика. Для замены лампы
извлеките плафон (рис. 9.51) из вещевого ящика. Замените
лампу 1 отжав держатель 2.
Комбинация приборов. Для замены ламп подсветки или
контрольных ламп включения указателей поворота необходимо
снять комбинацию приборов: отверните винты 2 (рис. 9.52),
снимите облицовку 1, отверните четыре винта крепления
комбинации приборов, выньте ее, отсоединив колодки жгутов
проводов. Поверните против часовой стрелки патрон лампы и
выньте патрон с лампой в сборе.

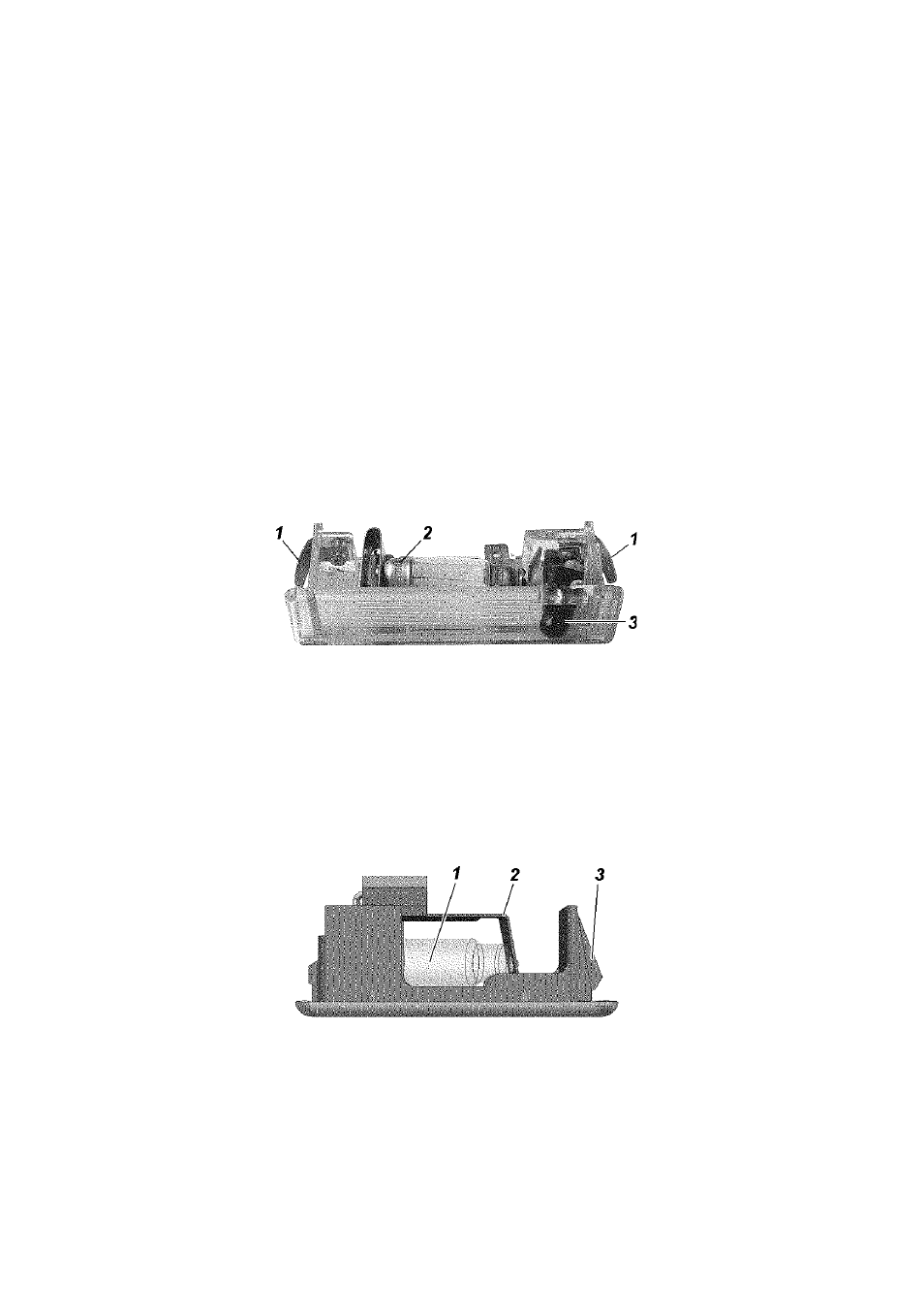

Рис. 9.50. Плафон подсветки монтажного блока реле и
предохранителей:
1 -пружинные фиксаторы; 2 -лампа; 3 -выключатель
Рис. 9.51. Плафон подсветки вещевого ящика:
1 -лампа; 2 -держатель лампы; 3 -фиксаторы
