Воздушный фильтр. Обслуживание фильтра см. в разделе
"двигатель ЗМЗ-40904, ЗМЗ-40905" .
Система рециркуляции отработавших газов
Система рециркуляции отработавших газов (рис. 9.18)
служит для снижения выброса токсичных окислов азота с
отработавшими газами путем подачи части отработавших газов
из выпускного коллектора в цилиндры двигателя.
Управление работой системы осуществляется микропро-
цессорным блоком управления, для чего он использует
показания датчиков температуры охлаждающей жидкости,
массового расхода воздуха, частоты вращения коленчатого
вала и данные, записанные в его память.
Внимание! Недопустима эксплуатация двигателя с
отсоединенными или негерметичными вакуумными шлангами
клапана рециркуляции отработавших газов и усилителя

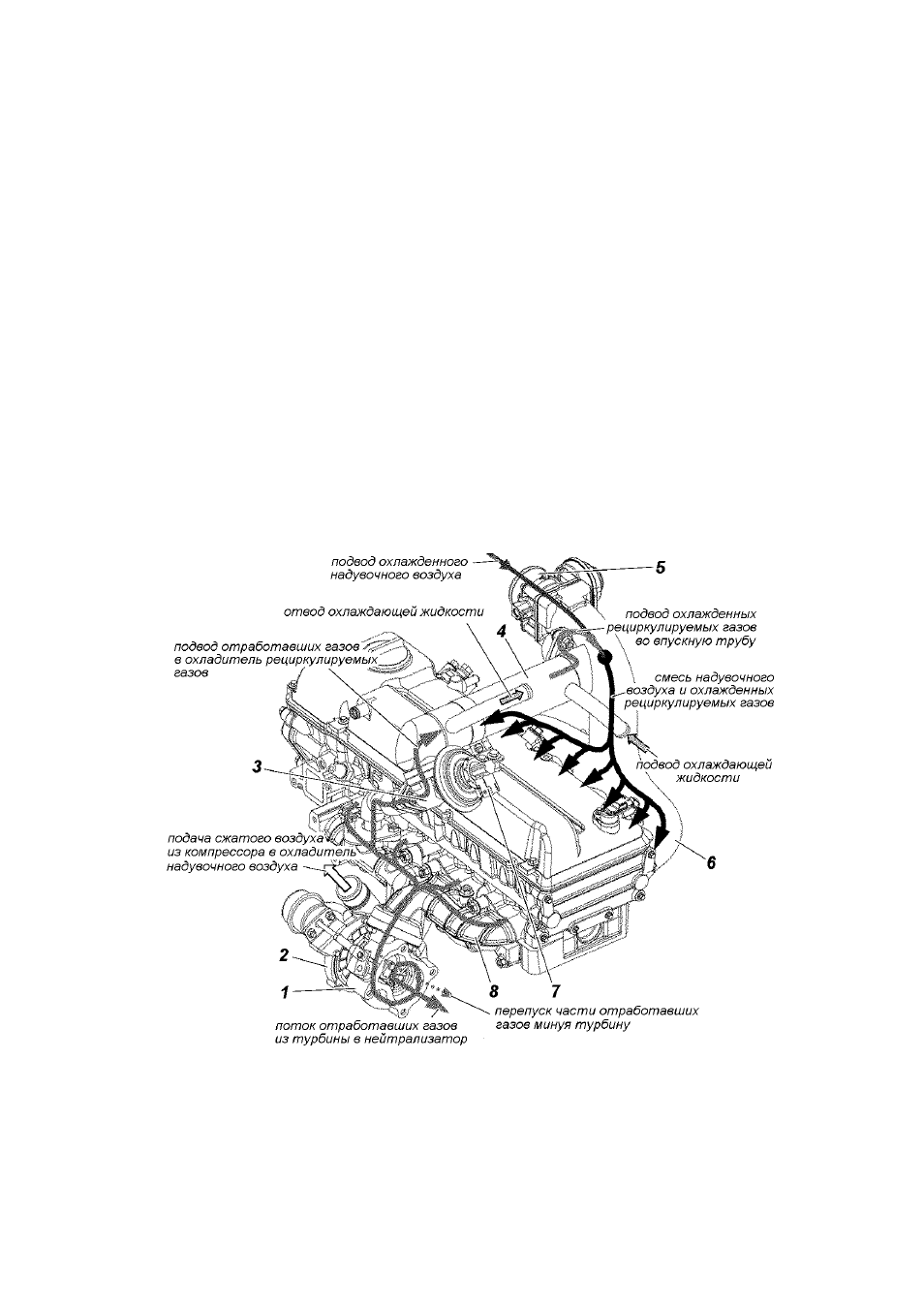

Рис.9.18. Схема системы рециркуляции:
1 -турбина; 2 -компрессор; 3 -клапан рециркуляции; 4 -охладитель
рециркулируемых газов; 5 -патрубок воздухоподающий с дроссельной
заслонкой; 6 -впускная труба; 7 -датчик положения штока клапана; 8 -
выпускной коллектор
