Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 122
122
Прокачку системы производите через клапан 2 (рис. 9.21)
рабочего цилиндра аналогично прокачиванию гидропривода
тормозов.
Коробка передач
Периодически проверяйте резьбовые соединения (см.
приложение 2).
Пpи îáíàpóæåíèè течи - выясните ïpè÷èíó è
íåèñïpàâíûå детали (ïpîêëàäêè, манжеты) замените.
Для проверки уровня масла выверните пробку 5 (см. рис.
9.21). Ópîâåíü масла должен быть у нижнего êpàÿ заливного
îòâåpñòèÿ.
При замене масла сливайте его ñpàçó после остановки
автомобиля, когда àãpåãàò ïpîãpåò, при этом выкручивайте
и пробку 5. При установке на место пробки 6 замените
прокладку.
Внимание! В коробке передач и раздаточной коробке
применяются разные масла.

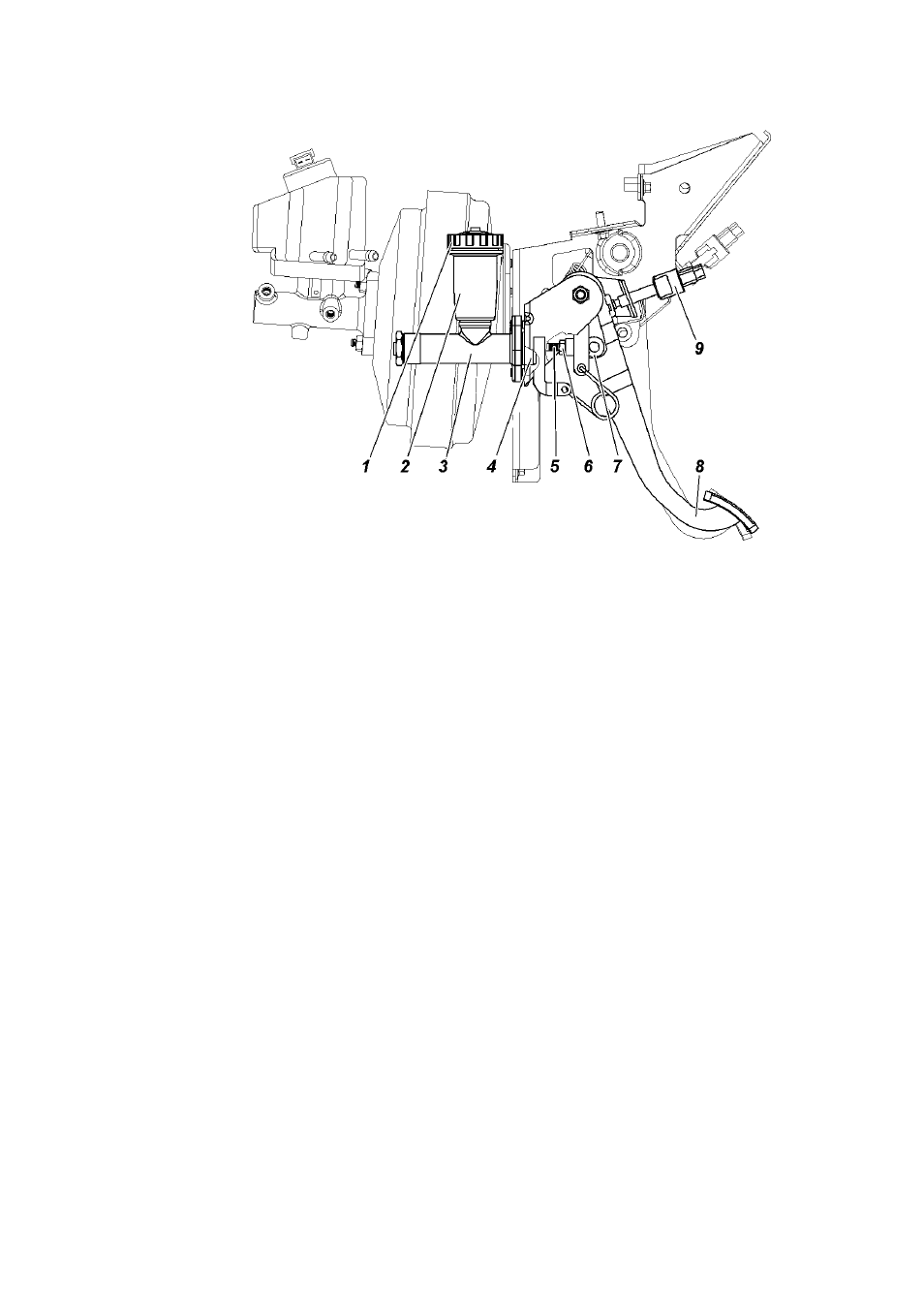

Рис. 9.20. Привод
главного цилиндра
выключения сцепления:
1 -крышка бачка; 2 -
корпус бачка; 3 -корпус
главного цилиндра; 4 -колпак защитный; 5 -толкатель;
6 -гайка; 7 -муфта толкателя; 8 -педаль выключения
сцепления; 9 -выключатель педали сцепления
