38
На рис. 3.7 изображен напольный контейнер с блоками и
клавишами управления.
1, 2, 3, 4 - выключатели управления электростекло-
подъемниками. Для опускания стекла нажмите на вогнутую
часть клавиши, для поднятия - на выпуклую часть клавиши.
5 - переключатель датчиков указателя уровня топлива в
баках.
6+ - блок управления обогревом сидений.
7 - переключатель управления положением наружных зеркал
заднего вида. Поворотом рукоятки вокруг оси вращения
выбирается регулируемое зеркало (правое или левое).
Движением рукоятки вперед-назад и вправо-влево регулируется
положение зеркального элемента вверх-вниз и вправо-влево
соответственно.
8 + - переключатель дополнительного отопителя салона.
На рис. 3.8 изображена рулевая колонка с рулевым колесом,
многофункциональными подрулевыми переключателями,
выключателем зажигания и рычагом управления углом наклона
рулевой колонки.
1 - рычаг переключателя указателей поворота и света фар
имеет следующие положения:
I - указатели поворотов выключены; включен ближний свет

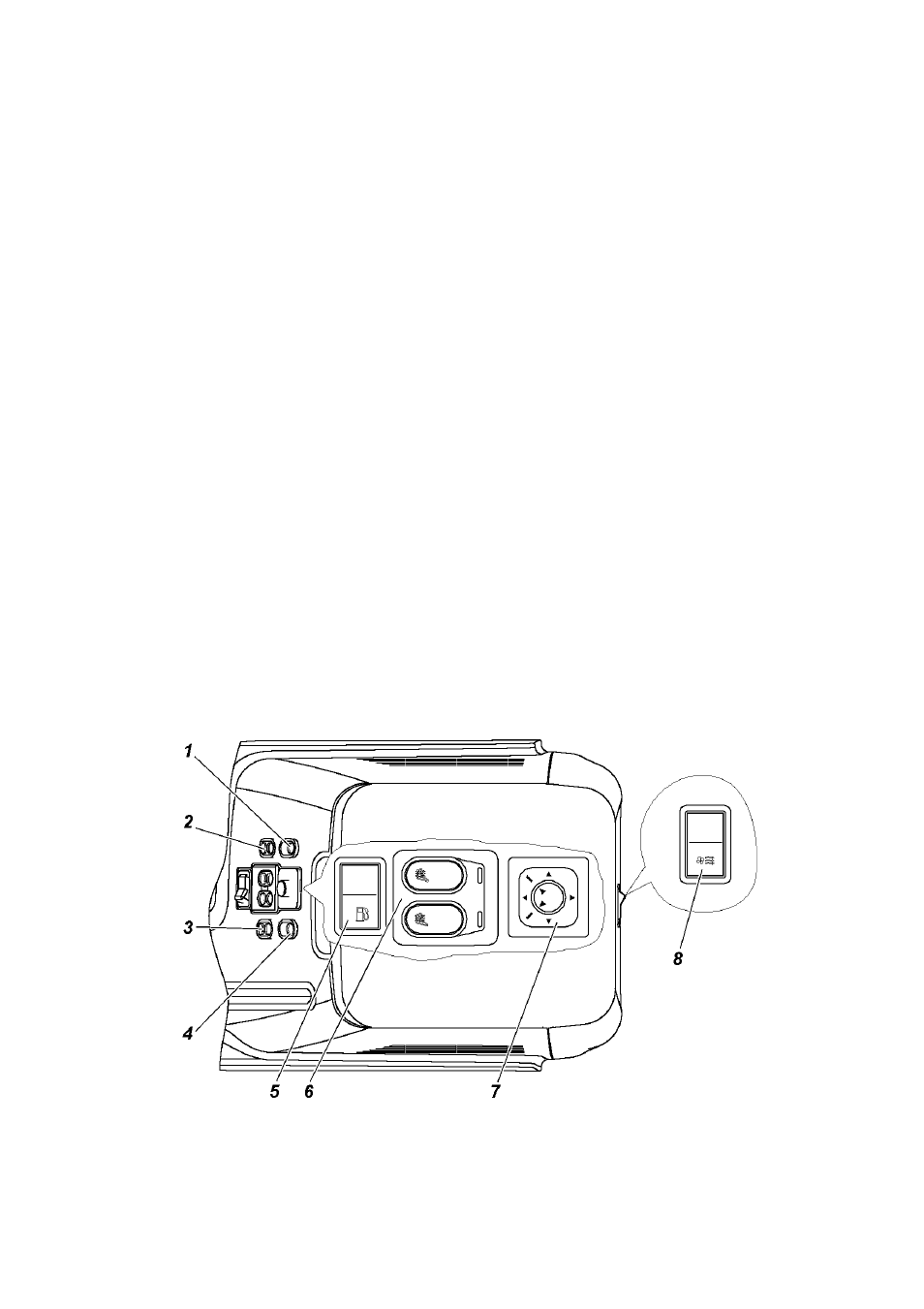

Рис. 3.7. Блоки и клавиши управления (наименование позиций см. в
тексте)
