Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 112
112
-поворачивая один из двух натяжных роликов 3 достигните
нужного натяжения (норму см. в таблице "Техническая
характеристика");
- затяните болт 4.
Если заданное натяжение не достигается поворотом одного
ролика, используете второй ролик.
Замену ремня производите в следующей последовательности:
- ослабьте болт 4;
- поворачивая ролики 3, ослабьте натяжение ремня;
- замените ремень и произведите его натяжение, как
указано выше.
Натяжение ремня 3 (рис. 9.15) привода генератора, насоса
системы охлаждения и ТНВД обеспечивается автоматическим
механизмом натяжения 2. В процессе эксплуатации
автоматический механизм натяжения не требует обслуживания
и регулировки.

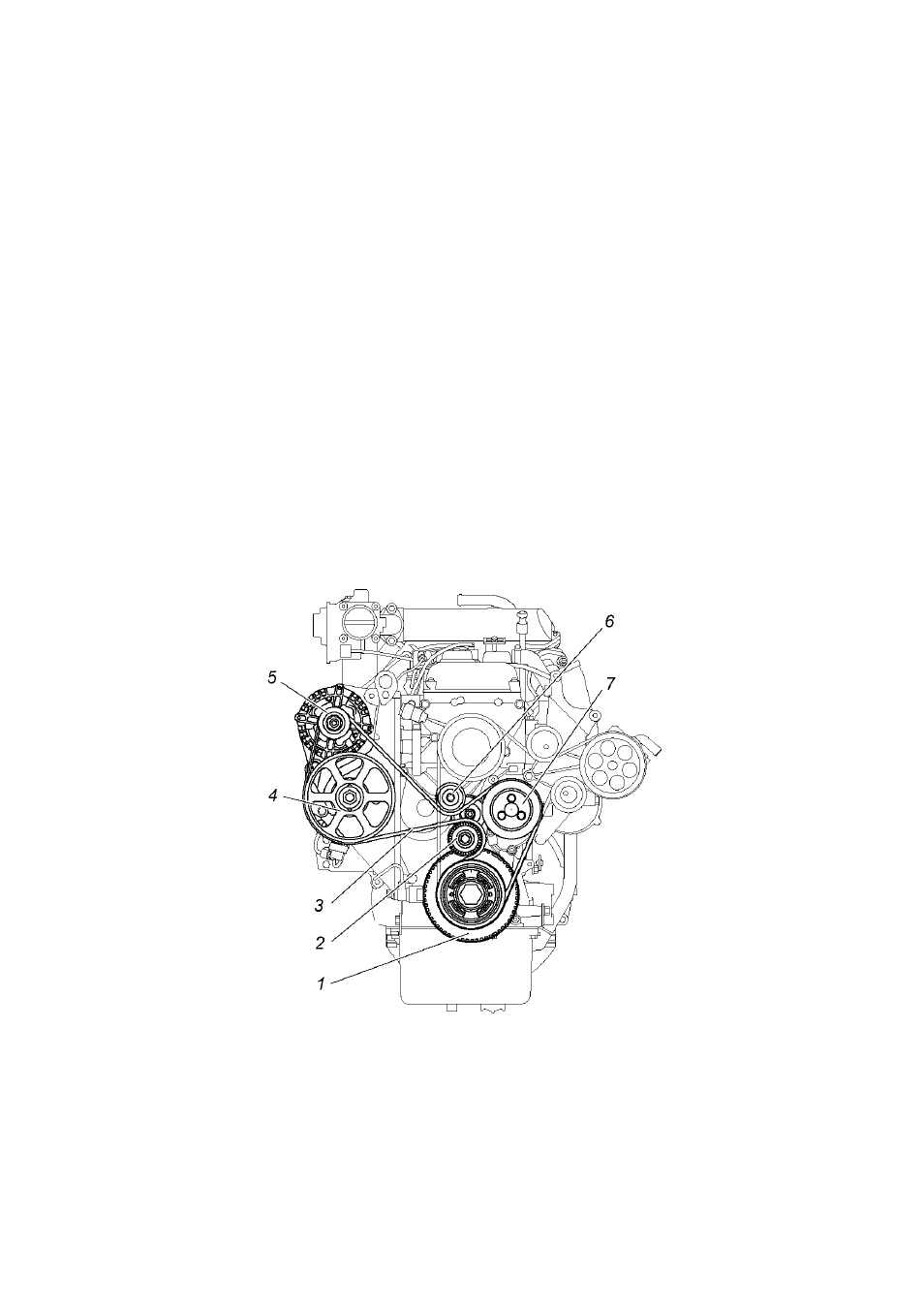

Рис. 9.15. Ремень привода генератора, насоса системы охлаждения и
ТНВД:
1 -шкив-демпфер коленчатого вала; 2 -автоматический механизм
натяжения; 2 -вспомогательные направляющие ролики; 3 -ремень; 4 -
шкиф ТНВД; 5 -шкив генератора; 6 - ролик обводной; 7 - шкив водяного
насоса
