Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 142
142
1. Установите снаряженный автомобиль на ровной
горизонтальной площадке.
2. Ослабьте контргайку регулировочного болта 3 и отверните
болт на 2-3 оборота.
3. Заверните болт 3 до соприкосновения его с хвостовиком
поршня 17 (см. рис. 9.32) регулятора.
4. Доверните болт 3 (см. рис. 9.33) на 2 и 1/3 оборота (14
граней головки болта.
5. Затяните контргайку.
6. Проверьте ход поршня регулятора (см. выше).
7. Проверьте правильность регулировки при движении
автомобиля. Для этого, двигаясь по прямому горизон-
тальному участку дороги с сухим асфальтовым покрытием,
затормозите автомобиль до блокировки колес. При исправном
регуляторе и правильно выполненной регулировке привода
должно быть некоторое опережение блокировки передних
колес относительно задних. В случае опережающей блокировки
задних колес дополнительно отверните болт 3 на 1-2 грани
головки болта и повторите проверку при движении автомобиля.
Для безотказной pàáîòû òîpìîçîâ påãóëÿpíî заменяйте
жидкость. Замену жидкости производите путем слива старой
жидкости через перепускные клапаны колесных цилиндров и
регулятора давления и замещения ее свежей.
Заполнение òîpìîçíîé системы ïpîèçâîäèòå в следующей
последовательности:

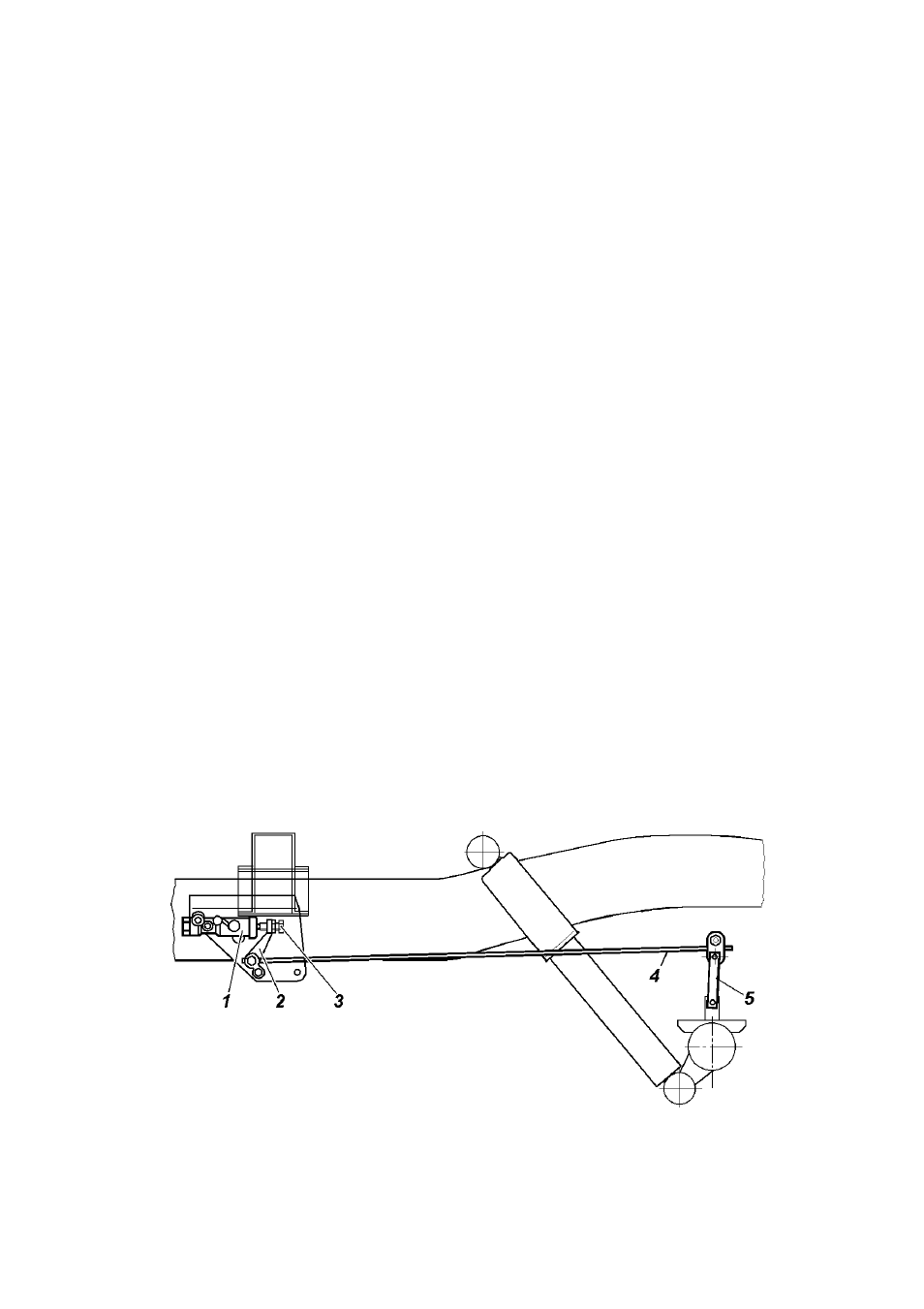

Рис. 9.33. Привод регулятора давления:
1 -регулятор давления; 2 -рычаг привода; 3 -регулировочный болт; 4 -
упругий рычаг; 5 -стойка рычага
