шкворни и в шаровые опоры не требуется. При ремонте смазка
в узлах заменяется.
Регулировка затяжки шкворней 2 (рис. 9.25) поворотного
кулака на заводе производится с предварительным натягом
вдоль общей оси шкворней.
Во время эксплуатации автомобиля обращайте особое
внимание на состояние затяжки шкворней поворотных
кулаков. При износе трущихся сферических поверхностей
вкладышей 3 или шкворней 2 предварительный натяг исчезает
и образуется зазор вдоль общей оси шкворней. Этот зазор
устраняйте подтяжкой зажимной втулки 10.

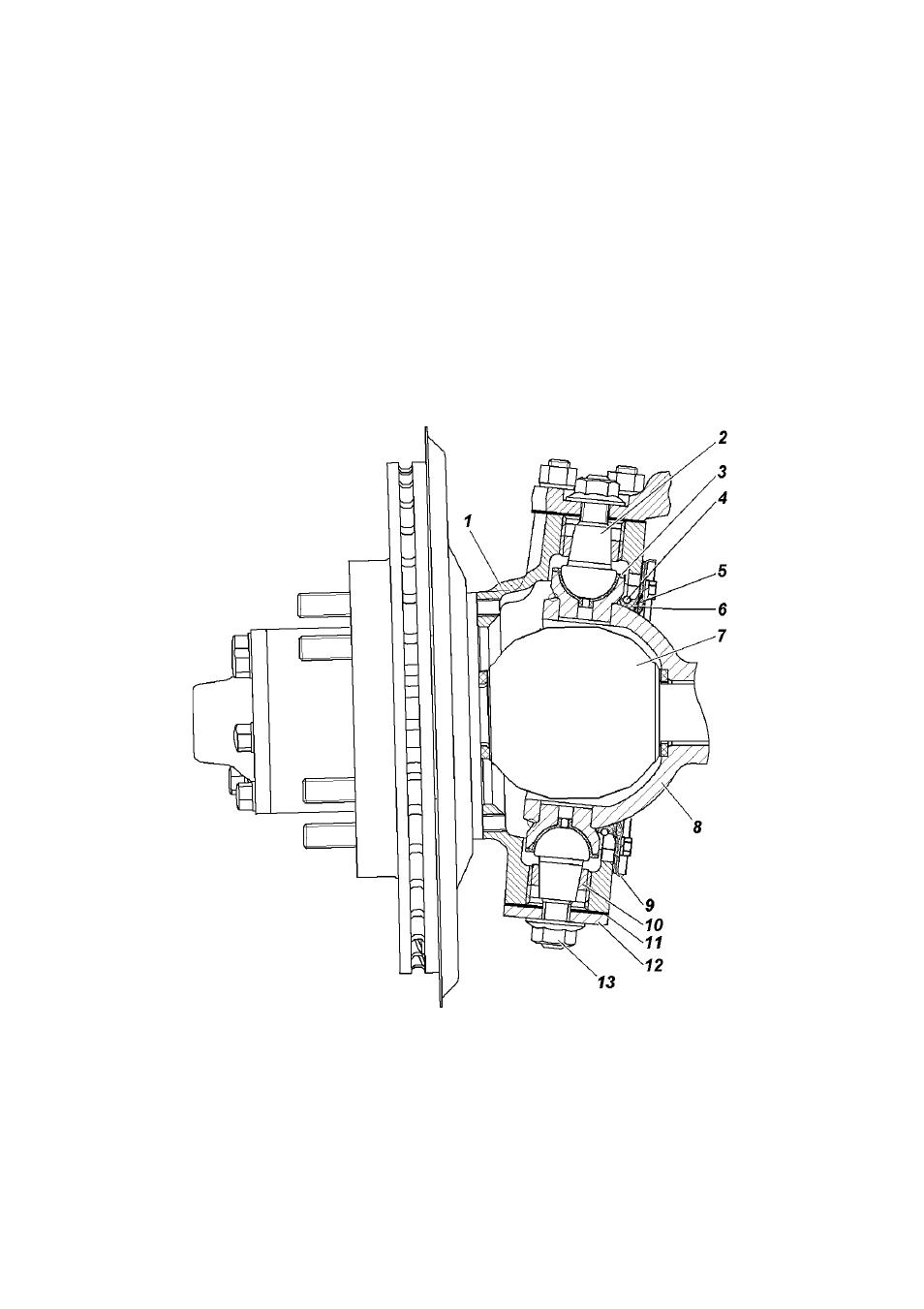

Рис. 9.25. Поворотный кулак и ступица:
1 -корпус поворотного кулака; 2 -шкворень; 3 -вкладыш шкворня; 4 -
пружина; 5 -наружное уплотнительное кольцо; 6 -внутреннее
уплотнительное кольцо; 7 -шарнир; 8 -шаровая опора; 9 -наружняя
обойма сальника; 10 -втулка зажимная; 11 -прокладка; 12 -накладка; 13
-гайка
