Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 125
125
Регулировка моста трудоемкая операция, требующая
определенного навыка и применения специального инструмента,
поэтому рекомендуем производить регулировку только на
СТО.
Передние колеса автомобиля постоянно включены.
Включение и выключение переднего моста и понижающей
передачи производится рычагом раздаточной коробки.
При осмотре поворотных кулаков обращайте внимание на
исправность регулировочных болтов 1 (рис. 9.24) и упоров-
ограничителей 3 поворота колес. Величина угла Б поворота
правого колеса вправо, а левого - влево должна быть в пределах
31-32°. Увеличенный угол ïîâîpîòà колес ïpèâîäèò к контакту
колеса с деталями подвески.
В процессе эксплуатации добавление смазки в сферические

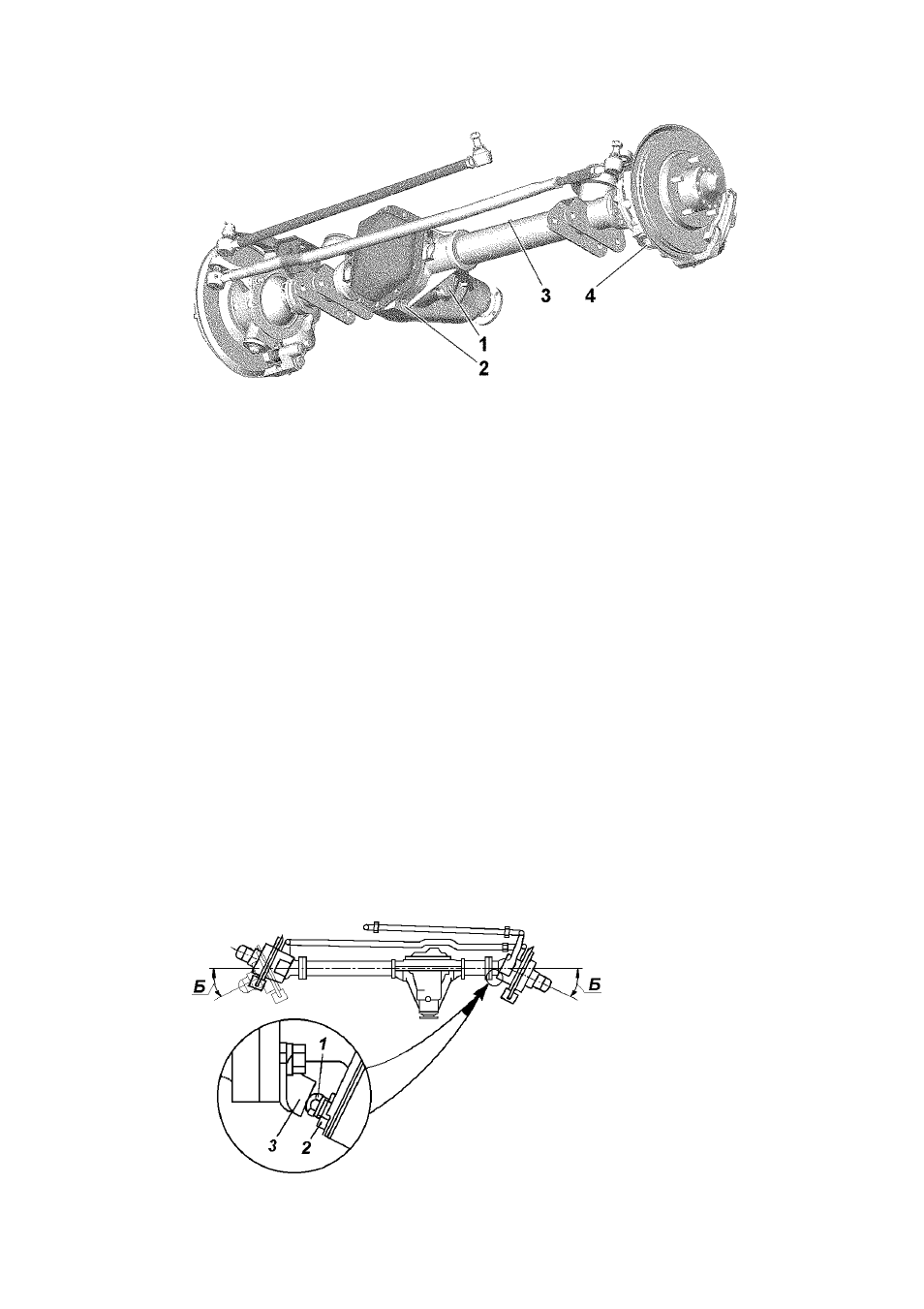

Рис. 9.24. Регулировка угла
поворота колес:
1 -болт ограничения поворота;
2 -контргайка; 3 -упор-
ограничитель поворота
Рис. 9.23. Передний мост:
1 -пробка заливного отверстия; 2 -пробка сливного отверстия; 3 -
предохранительный клапан; 4 -гайка нижнего шкворня
