ñòpîÿ. Кроме того, большие зазоры в ступицах передних колес
увеличивают ход тормозной педали.
Для замены смазки ступицу снимите с цапфы, удалите
îòpàáîòàâøóþ смазку, тщательно ïpîìîéòå подшипники и
манжету. Смажьте подшипники и рабочую кромку манжеты.
Обязательно заполните смазкой пространство между роликами
подшипников. Между подшипниками заложите слой смазки
толщиной 10-15 мм. Не закладывайте в ступицу смазки больше
íîpìû во избежание попадания в колесные òîpìîçíûå
механизмы.
Ðåãóëèpîâêó подшипников ступиц колес выполняйте в
следующей последовательности:
1. Вывесите автомобиль или поднимите его äîìêpàòîì ñî
ñòîpîíû колеса, подшипники êîòîpîãî должны быть
îòpåãóëèpîâàíû.
2. Снимите колпак колеса. Демонтируйте полуось 9 (рис.
9.27) заднего моста или фланец ведущий ступицы у ïåpåäíåãî
моста.
3. Отогните ус замочной шайбы 6, îòâåpíèòå êîíòpãàéêó 7
и снимите замочную шайбу.

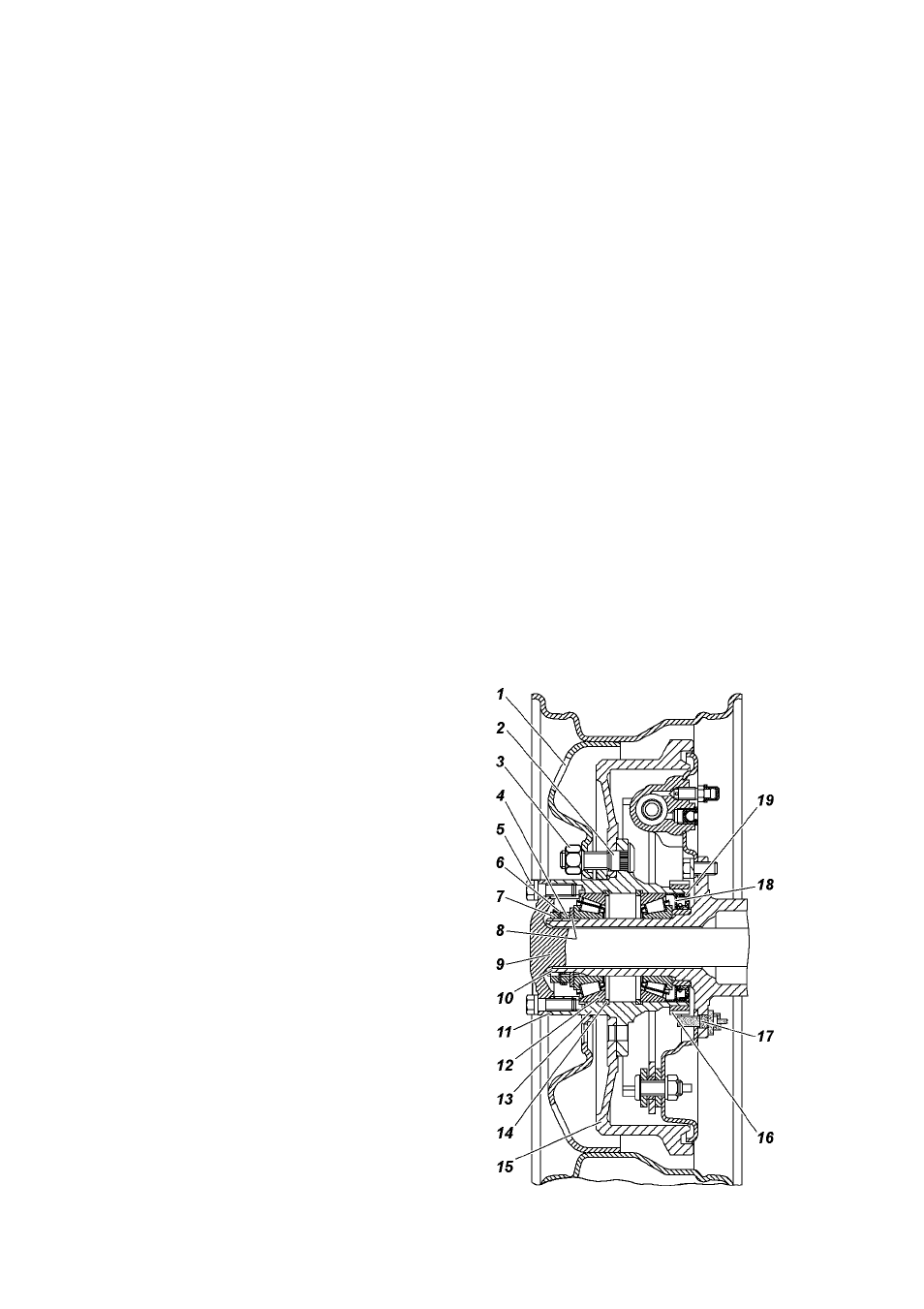

Рис. 9.27. Ступица заднего
колеса:
1 -колесо; 2 -болт ступицы; 3 -
гайка крепления колеса; 4 -регу-
лировочная гайка; 5 -болт креп-
ления полуоси; 6 -стопорная
шайба; 7 -контргайка; 8 -упорная
шайба; 9 -полуось; 10 -цапфа;
11 -прокладка; 12 -подшипник;
13 -ступица; 14 -упорное кольцо;
15 -тормозной барабан; 16 -
импульсный диск; 17 -датчик
АБС; 18 -упорная шайба; 19 -
манжета
