Заправку системы производите в следующем порядке:
1. Отсоедините тягу сошки от сошки или вывесите передние
колеса специальным подъемником.
2. Снимите крышку масляного бака, залейте масло до его
появления над фильтрующей сеткой (не более чем на 5 мм).
3. Не запуская двигатель, поверните рулевое колесо или
входной вал механизма от упора до упора, до окончания
выхода пузырьков воздуха из масла в баке. Долейте масло в
бак.
4. Запустите двигатель, одновременно доливая масло в бак.
Примечание. В случае обильного вспенивания масла в баке,
что свидетельствует о попадании воздуха в систему, двигатель
заглушите и дайте маслу отстояться не менее 20 мин (до выхода
пузырьков воздуха из масла). Осмотрите места присоединения
шлангов к агрегатам системы гидроусилителя и при
необходимости устраните негерметичность.
5. Дайте двигателю поработать 15 - 20 сек и прокачайте
систему гидроусилителя для удаления остаточного воздуха
из рулевого механизма поворотом рулевого колеса от упора до
упора, не задерживая в крайних положениях, по три раза в
каждую сторону.
6. При необходимости долейте масло в бак.
7. Закройте бак крышкой и затяните гайку крышки уси-
лием руки.
8. Присоедините тягу сошки, затяните (см. приложение 2)
и зашплинтуйте гайку шарового пальца.

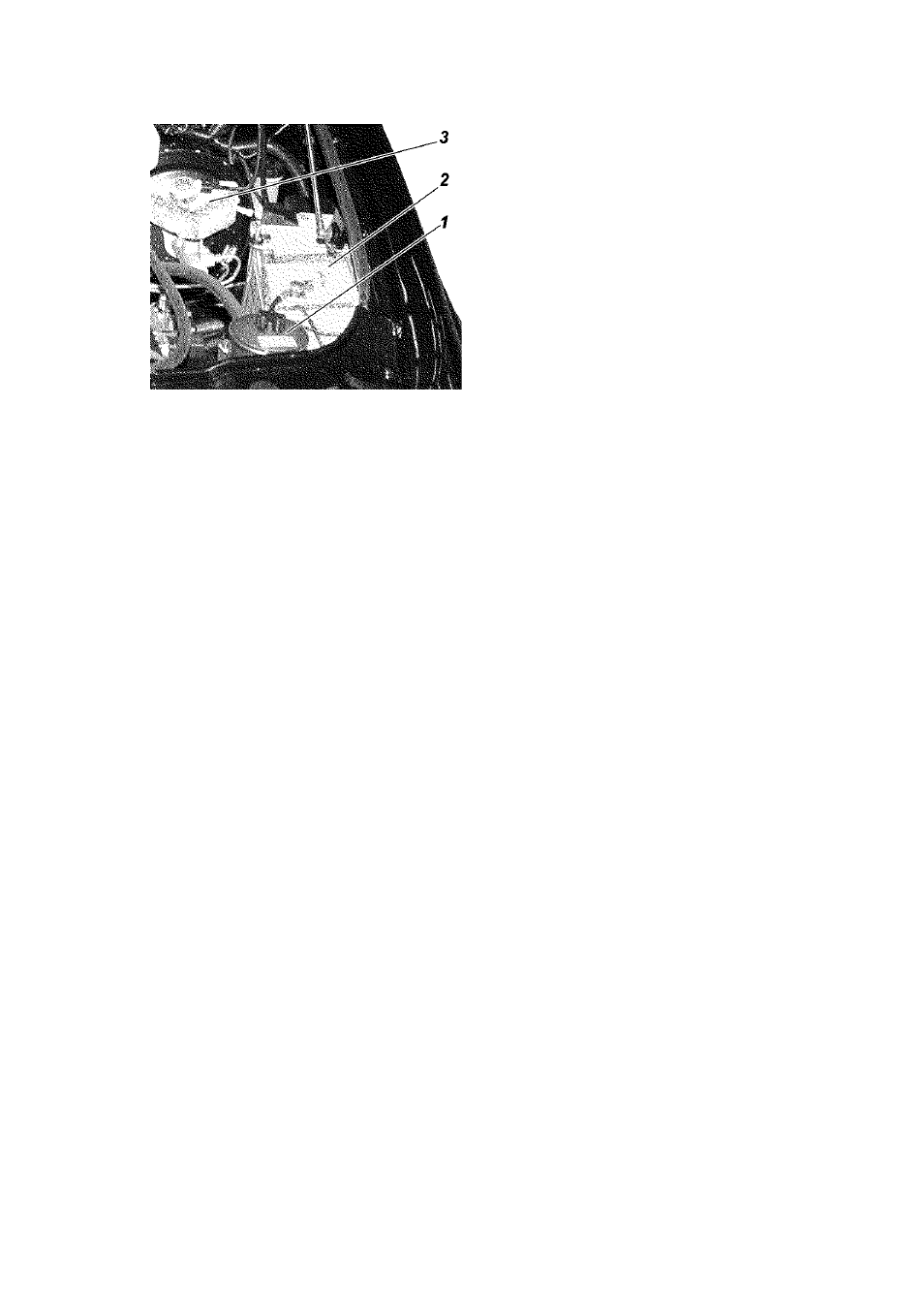

Рис. 9.29. Подкапотное
пространство
(фрагмент):
1 -масляный бак системы
гидроусилителя рулевого
управления; 2 -аккумуля-
торная батарея; 3 -бачок
главного тормозного ци-
линдра
