148
ЭЛЕКТРООБОРУДОВАНИЕ
Блоки реле и предохранителей
Все разгрузочные и управляющие реле, применяемые в
системе электрооборудования автомобиля, а также плавкие
предохранители установлены в блоках реле и предохранителей
в салоне и моторном отсеке автомобиля.
Блок реле и предохранителей в салоне расположен под
крышкой на панели приборов слева от рулевой колонки (рис.
9.36).

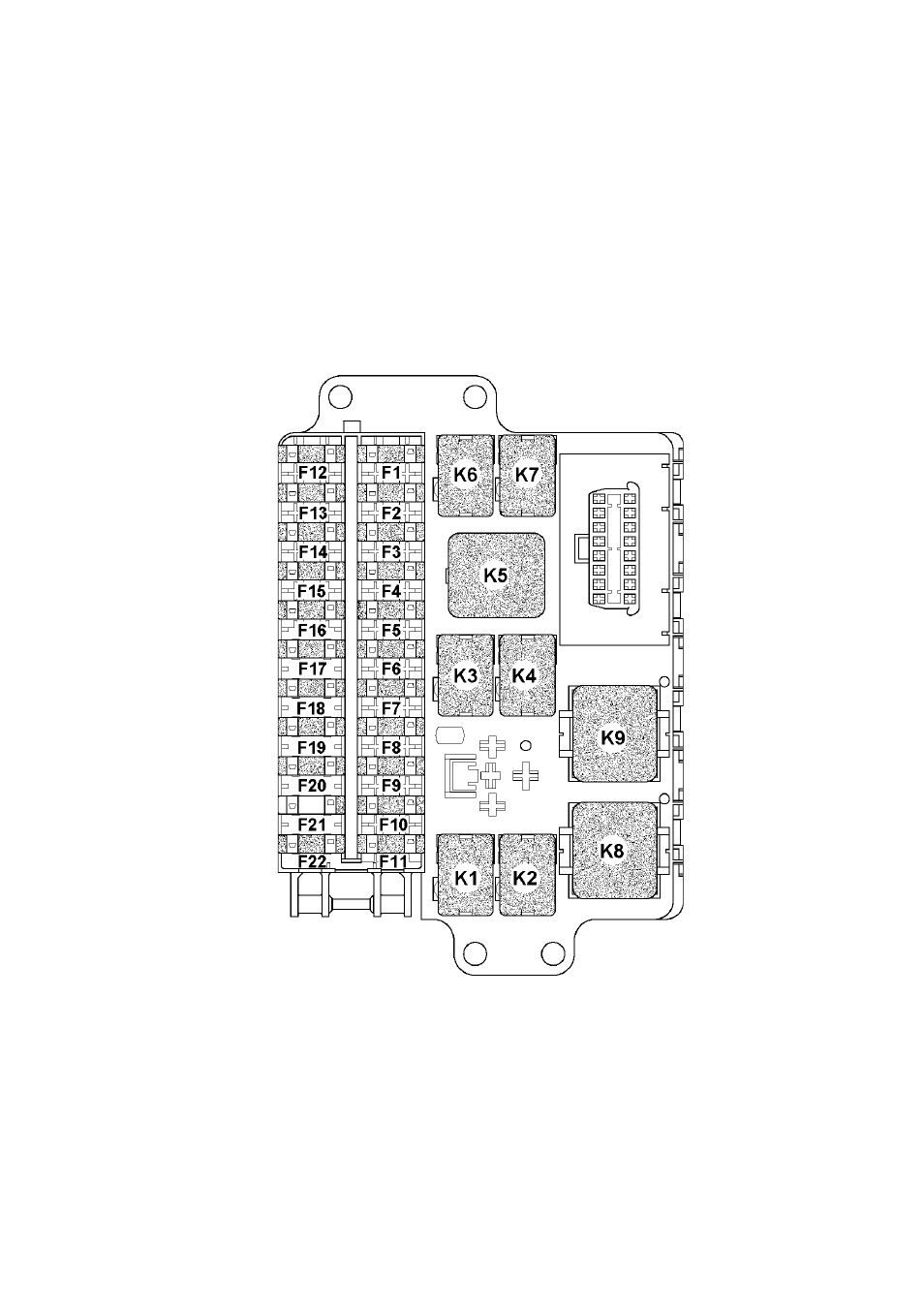

Рис. 9.36. Блок реле и предохранителей в салоне автомобиля:
К1 -реле включения противотуманных фар; К2 -реле включения
противотуманных фар; К3 -реле включения дальнего света фар; К4 -реле
включения ближнего света фар; К5 -дополнительное (разгрузочное)
реле; К6 -реле дополнительного электронасоса отопителя (для автомобиля
с двигателем ЗМЗ-40904, ЗМЗ-40905); К7 -реле компрессора; К8 -
Прерыватель указателей поворота и аварийной сигнализации; К9 -
Прерыватель стеклоочистителя с программируемой паузой; F1-F22 -
плавкие предохранители (см. таблицу)
