Проверка прямолинейности
Если биение вала (122) превышает указанные в таблице значения, его необходимо заменить.
Табл. 13: Допустимые величины износа вала при посадке втулки и муфты
При посадке втулки в дюймах
(мм)
При посадке муфты в
дюймах (мм)
С втулкой 0.001 (0.025) 0.001 (0.025)
Без втулки 0.002 (0.051) 0.001 (0.025)

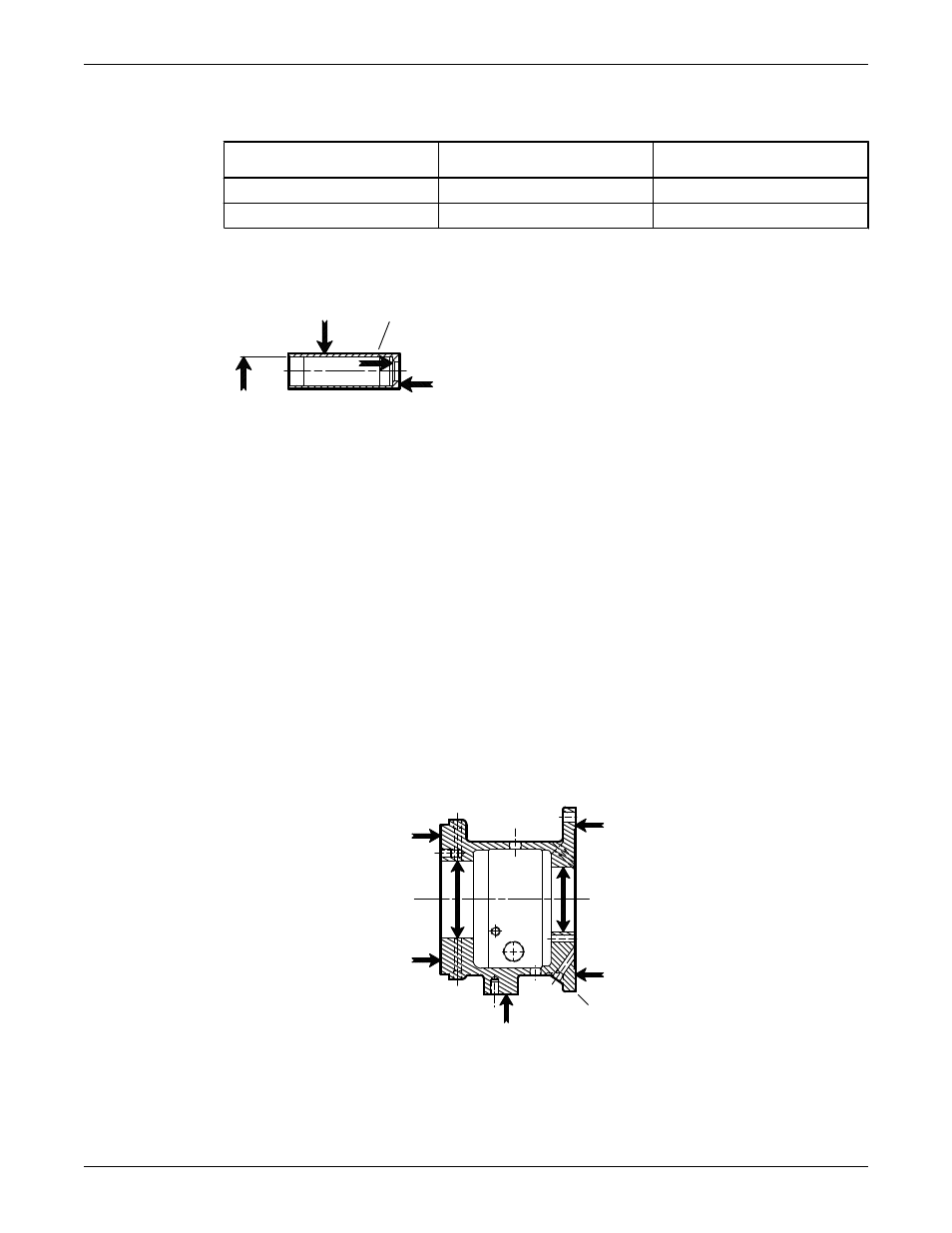

Проверка вала и втулки
126
• Проверьте наличие износа и точечной коррозии на поверхности вала и втулки (126).
• При обнаружении износа или точечной коррозии вал и втулку необходимо заменить.
Осмотр стойки подшипника
Контрольный список
Проверьте следующие параметры стойки подшипника:
• Выполните визуальный осмотр стойки и основания подшипника на предмет трещин.
• Проверьте внутренние поверхности стойки на наличие ржавчины, окалины или грязи. Удалите
все свободные или чужеродные вещества.
• Убедитесь в чистоте всех смазочных каналов.
• Если стойка подвергалась воздействию нагнетаемой жидкости, проверьте ее на предмет
ржавчины или точечной коррозии.
• Проверьте отверстия встроенных подшипников.
Если какое-либо из отверстий не соответствует значениям, приведенным в Таблице
соответствий и допусков параметров подшипников, стойка подшипника подлежит замене.
Участки для проведения осмотра поверхности
На данном рисунке обозначены участки наружной поверхности стойки подшипника, подлежащие
осмотру на предмет износа.
228
Рис. 19: Участки для проведения осмотра наружных поверхностей
Техническое обслуживание (продолжение)
