Используемые в условиях с классификацией ATEX соединительные муфты должны быть
надлежащим образом сертифицированы. При смазывании и установке муфты следуйте
инструкциями ее производителя.

Установка защитного кожуха муфты

ПРЕДУПРЕЖДЕНИЕ:

• Эксплуатация насоса без надлежащим образом установленного защитного кожуха муфты

ЗАПРЕЩЕНА.

• Перед выполнением работ по установке или техническому обслуживанию необходимо

отключить подачу электрической энергии на привод. Если подача электрической энергии на
привод не будет отключена, это может привести к тяжелым производственным травмам.

• Соединения, используемые в рабочих зонах класса «Ex», должны иметь надлежащую

сертификацию и быть изготовлены из искробезопасного материала.

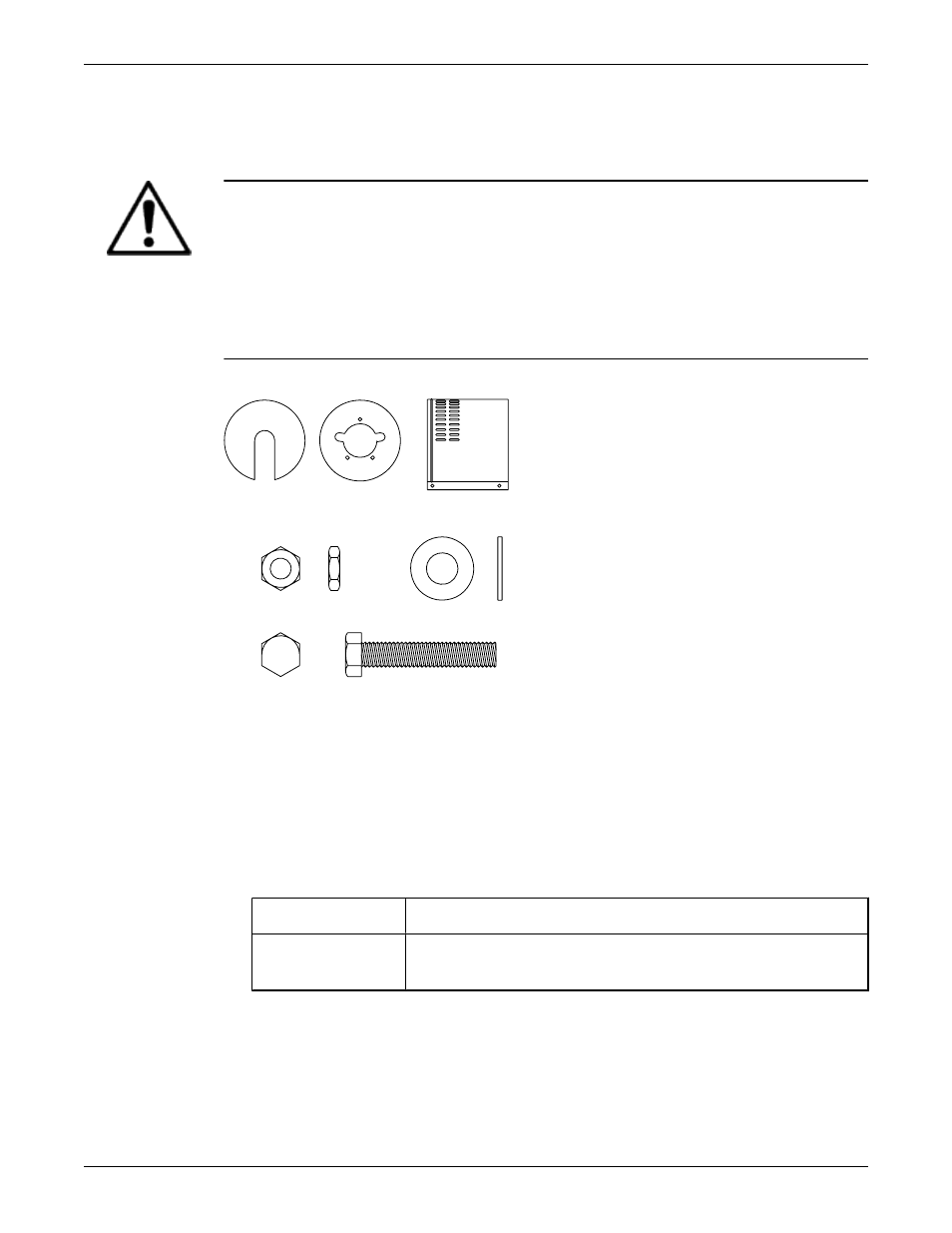

Необходимые детали:

1

2

3

4

5

6

1.

Концевая пластина (торец привода)

2.

Концевая пластина (торец насоса)

3.

Половина защитного кожуха, требуется 2

4.

гайка 3/8-16, требуется 3

5.

шайба 3/8 дюйма

6.

болт с шестигранной головкой 3/8-16 x 2 дюйма, необходимо 3 шт.

1. Отключите питание двигателя, заблокируйте в отключенном состоянии и поместите на

пусковое устройство соответствующую табличку, предупреждающую об отключении.

2. Установите торцевую пластину со стороны насоса.

Если торцевая пластина со стороны насоса уже установлена, выполните необходимые
регулировки муфты и перейдите к следующему этапу.

Если типоразмер

насоса ...

То...

STi, MTi, LTi

Выровняйте концевую пластину со стороны насоса относительно

стойки подшипника. Необходимость в регулировке рабочего колеса

отсутствует.

Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)

50

Model CV 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
