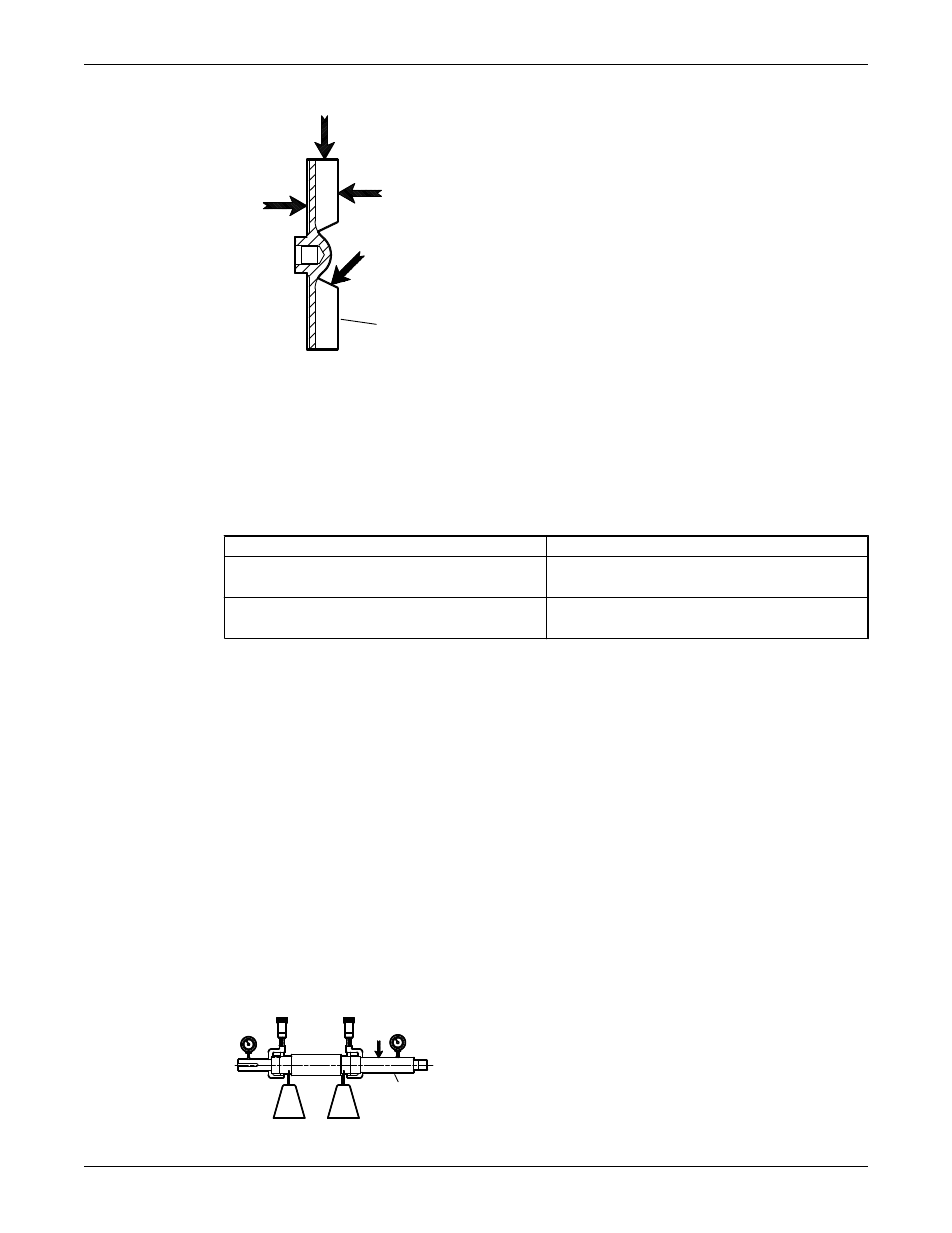

Участки крыльчатки, подлежащие осмотру
101
Рис. 18: Участки, подлежащие осмотру на предмет износа (крыльчатку модели CV 3196)
Проверка и замена переходника рамы
• Переходник рамы подлежит замене при наличии трещин или значительных коррозионных
повреждений.
• Поверхность прокладки должна быть чистой.
Замена отражателя подвижного уплотнения.
В данной таблице приведены критерии для замены деталей отражателя подвижного уплотнения
насосов модели 3196, CV 3196, и LF 3196.
Деталь подвижного уплотнения Необходимость замены
Лопасть отражателя подвижного уплотнения Если канавки глубже 1,6 мм или равномерный
износ более 0,8 мм
Поверхность втулки Канавки, точечная коррозия и прочие
повреждения поверхности.
Замена лабиринтного уплотнения
Заменяйте уплотнительное кольцо лабиринтного уплотнения при наличии порезов и трещин.
Замена прокладок, уплотнительных колец и гнезд
• Заменяйте все прокладки и уплотнительные кольца при каждом капитальном ремонте и разборке.
• Проверяйте гнезда. Они должны иметь гладкую поверхность без физических повреждений.
Ремонт изношенных гнезд, осуществляется путем их обработки на токарном станке; при этом
нужно сохранить габаритные соотношения с другими поверхностями.
• При повреждении посадочных мест следует заменять соответствующие детали.
Указания по замене вала и втулки
Два типа втулки:
Модель 3198 как с металической втулкой, при которой используется стандартный вал 3196, так и с
тефлоновой втулкой. При использовании тефлоновой втулки необходим специальный вал и
другое лабиринтное маслянное уплотнение встроенного типа.
Проверка вала методом замеров
Если любой из параметров вала (122) выходит за пределы допустимого диапазона, необходимо его
заменить. См. Посадочные размеры и допуски подшипников
122
Техническое обслуживание (продолжение)
92 Model CV 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
