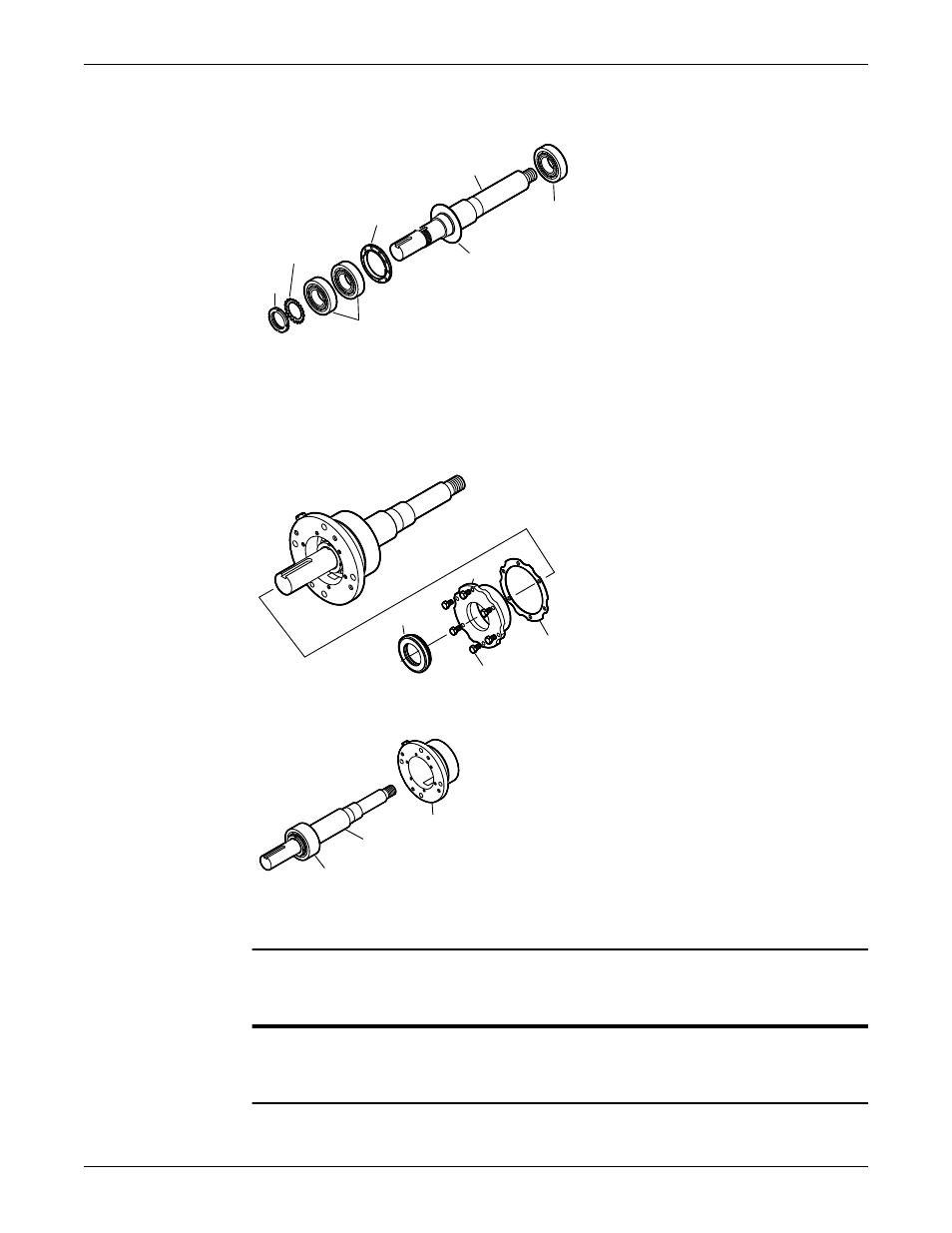

5. Снимите домкратные винты (370D) и гайки (423).
6. Снимите кольцевую прокладку корпуса подшипника (496) и внутренний подшипник (168A).
122
168A
248A
112A
136
382
253B
7. Снимите болты (371C), с торцевой крышки (109A), и прокладку (360C).
8. При необходимости снимите наружное лабиринтное уплотнение смазки (332A) с торцевой
крышки (109A) и снимите кольцевое уплотнение (497F and 497G).
Кольцевые прокладки лабиринтного уплотнения входят в состав набора запасных частей
модели 3196 и продаются отдельно.
109A
332A
371C
360C
9. Снимите корпус подшипника (134) и подшипники (112A) с вала (122).
134
122
112A
10. Снимите контргайку подшипника (136), пружинную шайбу (382) и наружный подшипник
(112А).
ПРИМЕЧАНИЕ: При извлечении подшипников из вала следует применять усилие только
по отношению к внутреннему кольцу. При возможности сломать деталь применять усилие
запрещено. Несоблюдение этого правила может привести к повреждению оборудования.
ПРИМЕЧАНИЕ: Сохраните подшипники для осмотра. Повторное использование
подшипников запрещено. Несоблюдение этого правила может привести к снижению
производительности.
