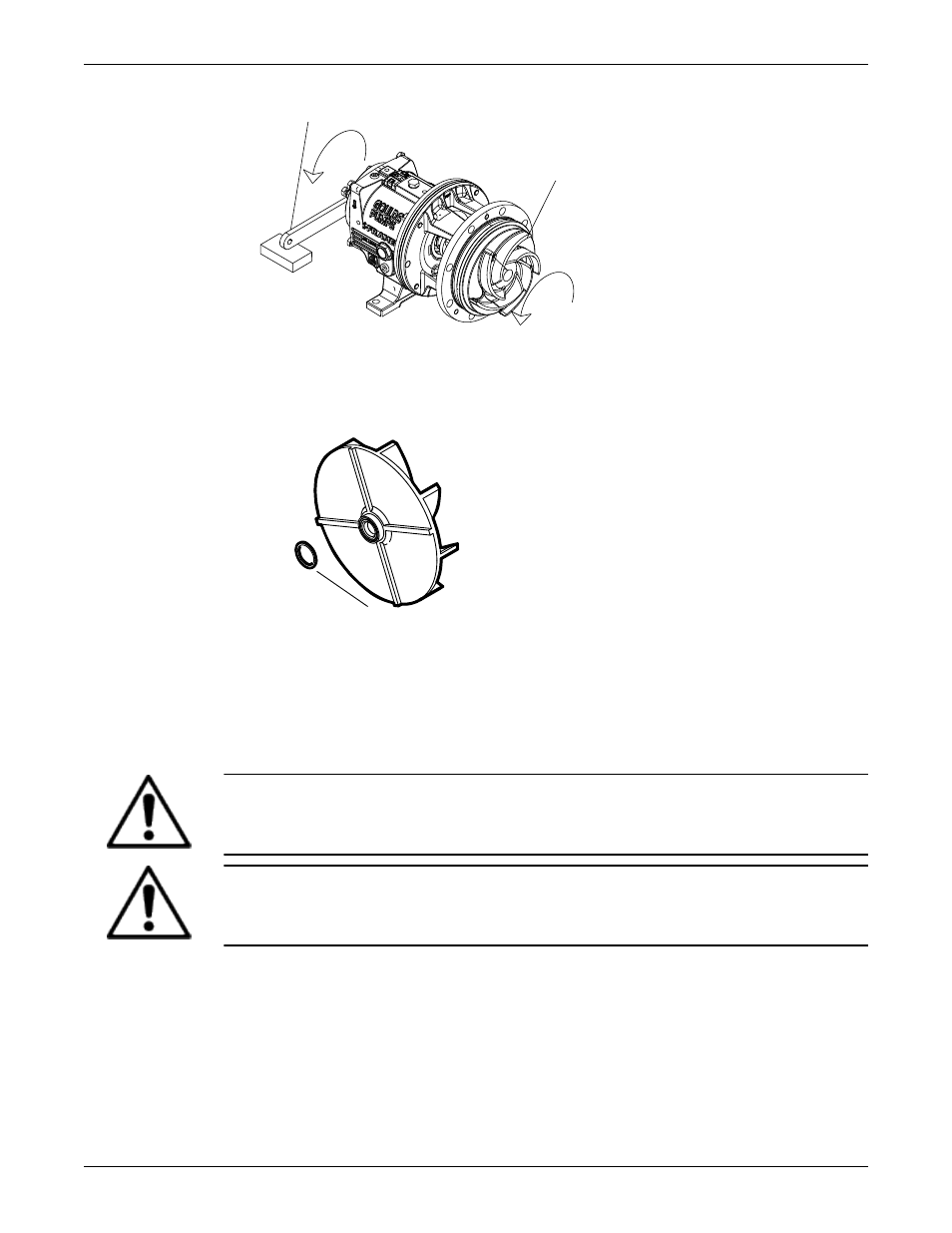

Ключ для вала
101
4. Повторяйте этап 3 пока рабочее колесо не будет снято.
5. Снимите и утилизируйте кольцевую прокладку рабочего колеса (412A).
При монтаже следует вставить новую кольцевую прокладку.
412A
Рис. 16: Кольцевая прокладка для модели CV 3196
При невозможности снятия рабочего колеса с помощью указанных процедур следует обрезать вал
между втулкой и стойкой, а затем выполнить комплексный демонтаж рабочего колеса, крышки
набивочной камеры, сальника, втулки и торца вала. Нагревать элементы запрещено.
Демонтаж рабочего колеса ( XLT-i , и X17 i17 )
ПРЕДУПРЕЖДЕНИЕ:
Нагревать крыльчатку для демонтажа запрещено. Нагрев может привести к взрыву захваченной
жидкости, тяжелым производственным травмам и повреждению имущества.
ОСТОРОЖНО:
При работе с рабочим колесом надевайте толстые защитные перчатки. Острые края могут стать
причиной травмы.
При использовании данного метода необходимо зажать подошву стойки (241) в тиски.
1. Снимите заглушку рабочего колеса (458Y) с передней части рабочего колеса (101) и
утилизируйте тефлоновое уплотнение (428D).
Техническое обслуживание (продолжение)
