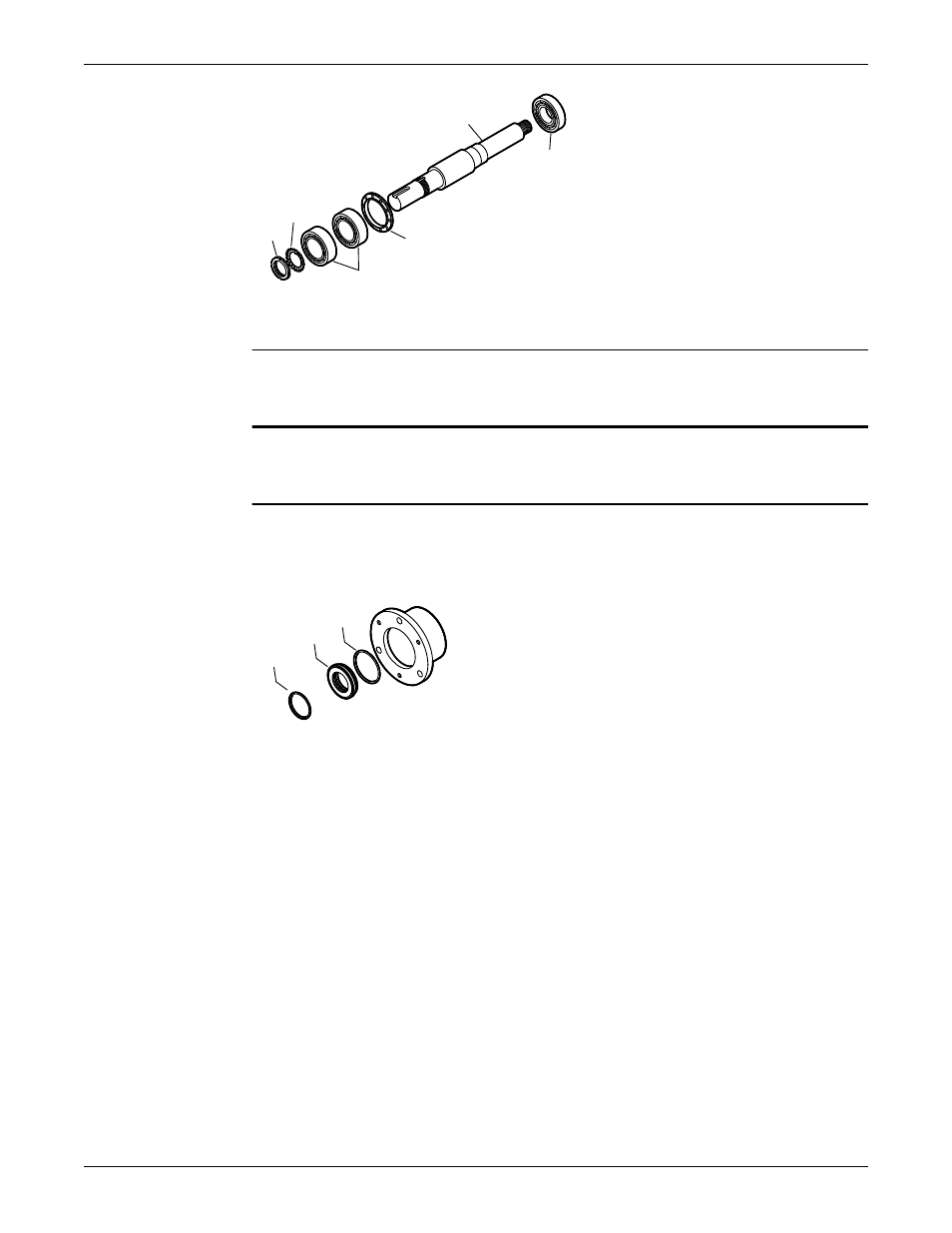

9. Снимите контргайку подшипника (136) и пружинную шайбу (382).
10. Снимите наружный подшипник (112A)
ПРИМЕЧАНИЕ: При извлечении подшипников из вала следует применять усилие только
по отношению к внутреннему кольцу. При возможности сломать деталь применять усилие
запрещено. Несоблюдение этого правила может привести к повреждению оборудования.
ПРИМЕЧАНИЕ: Сохраните подшипники для осмотра. Повторное использование
подшипников запрещено. Несоблюдение этого правила может привести к снижению
производительности.
11. Снимите наружное лабиринтное уплотнение смазки (332A) с корпуса подшипника (134).
При необходимости снимите кольцевые уплотнения(497F и 497G). Кольцевые прокладки
лабиринтного уплотнения входят в состав набора запасных частей модели 3196 или продаются
отдельно.
497G
332A
497F
Демонтаж приводной части LTi
1. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
2. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из
стойки подшипника (228A).
3. Извлеките узел вала из стойки подшипников (228A).
