SCALE

0.160

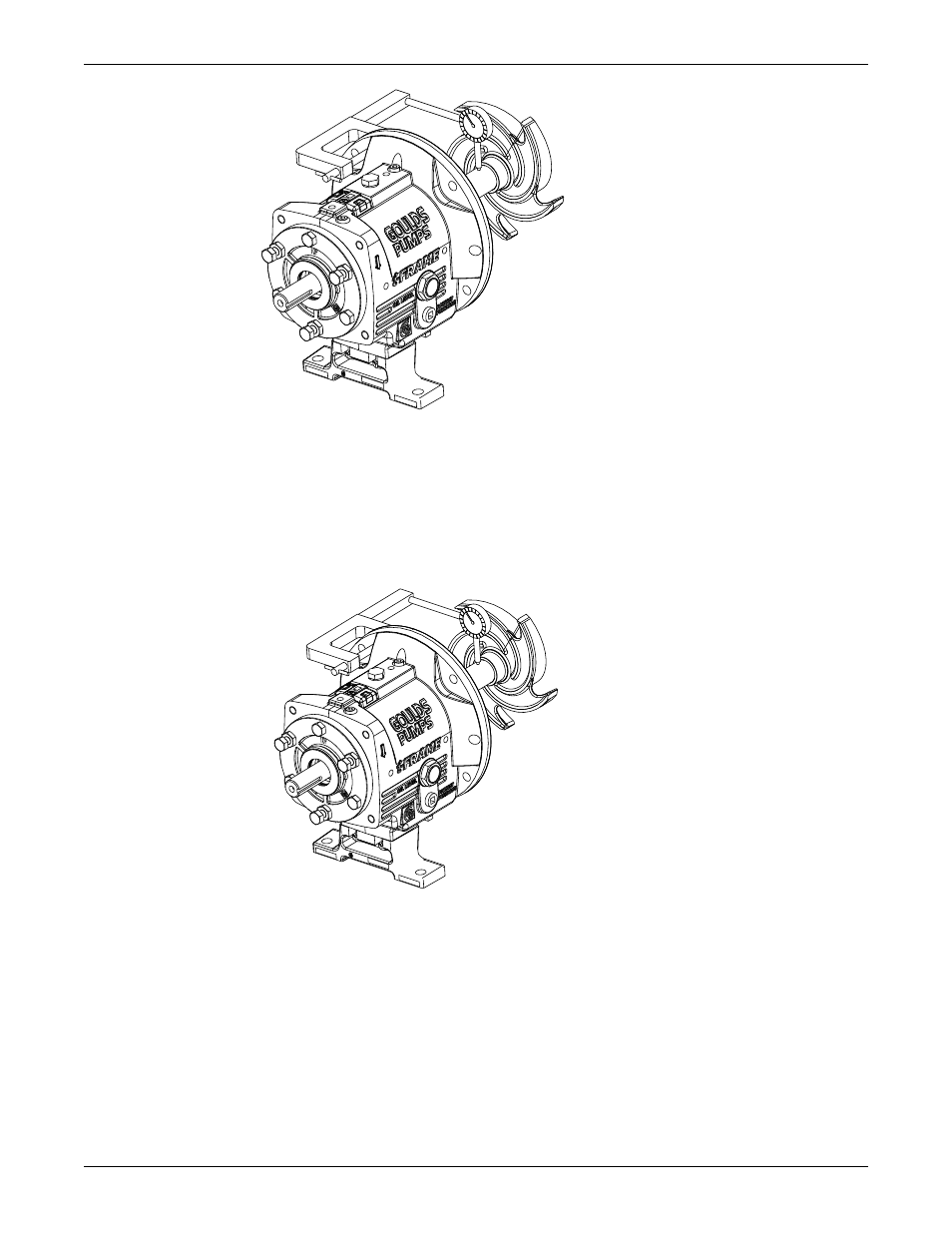

3. Проверьте биение втулки вала (126).

a) Установите втулку вала.
b) Накрутите рабочее колесо на вал и затяните усилием руки.
c) Проверните вал на 360º.
d) Если общие показания индикатора больше, чем 0,002 дюйма (0,051 мм), снимите втулку

вала и выясните причину.

e) Снимите рабочее колесо и втулку вала.

SCALE

0.150

4. Проверьте биение стойка-фланец провернув вал на 360º и одновременно считывая показания

индикатора.
Если общие показания индикатора больше, чем 0,001 дюйма (0,025 мм), разберите узел и
выясните причину.

Техническое обслуживание (продолжение)

Model CV 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

115
