6. Обнулите показания циферблатного индикатора.
7. Ослабьте болты-домкраты (370D) на несколько оборотов.
8. Затягивайте фиксирующие болты (370C). При этом рабочее колесо будет перемещаться от
крышки набивочной камеры или корпуса сальника. Прекратите затягивание болтов при
достижении цифровым индикатором значения величины зазора 0,060 дюйма (1,52 мм).
9. Закрутите домкратные болты (370D) и равномерно затяните контргайки (423).
10. Убедитесь, что вал проворачивается свободно.
Регулировка зазора рабочего колеса - метод щупа (только CV 3196)
Перед выполнение данной процедуры отключите подачу электропитания на привод и снимите
кожух муфты. Соответствующие инструкции приведены в данном руководстве.
ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию необходимо отключить
подачу электрической энергии на привод. Если подача электрической энергии на привод не будет
отключена, это может привести к тяжелым производственным травмам.
1. Снимите муфту
2. Ослабьте каждый из фиксирующих болтов (370C) на несколько оборотов.
3. Ослабьте контрнайки (423C) на болтах-домкратах(370D).
4. Затяните болты так, чтобы рабочее колесо касалось крышки набивочной камеры или корпуса
сальника Попробуйте провернуть вал, чтобы убедиться, что рабочее колесо касается
набивочной камеры или корпуса сальника.

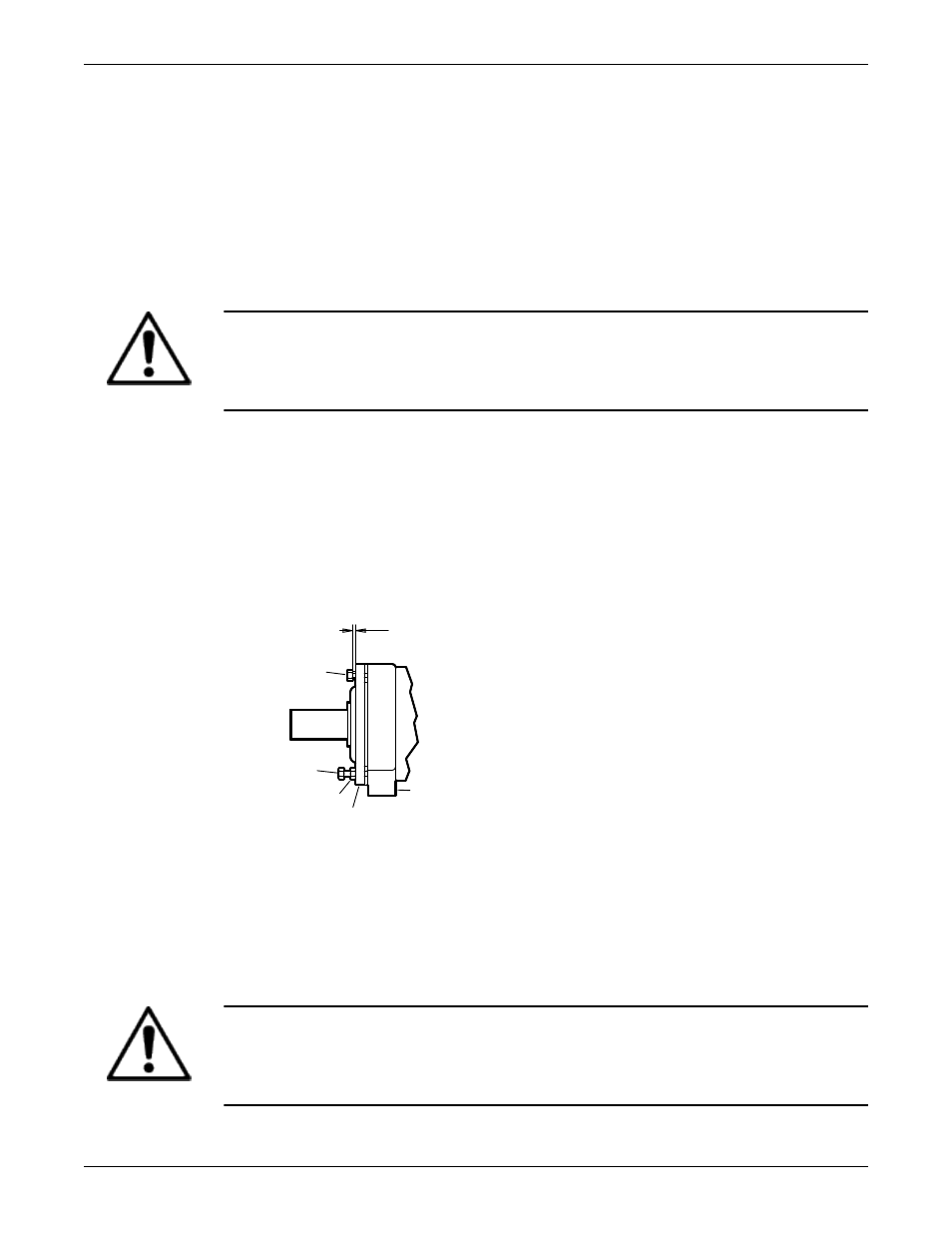

5. С помощью щупа измерьте расстояние между корпусом подшипника и стойкой подшипника.
6. Уменьшите зазор на 0,060 дюйма (1,52 мм) и поместите соответствующий щуп между
корпусом подшипника и стойкой подшипника.
.015
370C
371A
423B
134A
228
7. Ослабляйте домкратные болты (370D) и затягивайте фиксирующие (370C). При этом рабочее
колесо будет перемещаться от крышки набивочной камеры или корпуса сальника. Прекратите
затягивание болтов при достижении значения величины зазора 0,060 дюйма (1,52 мм).
8. Закрутите домкратные болты (370D) и равномерно затяните контргайки (423).
9. Убедитесь, что вал проворачивается свободно.
Соединение насоса и привода
ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию необходимо отключить
подачу электрической энергии на привод. Если подача электрической энергии на привод не будет
отключена, это может привести к тяжелым производственным травмам.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
Model CV 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию 49
