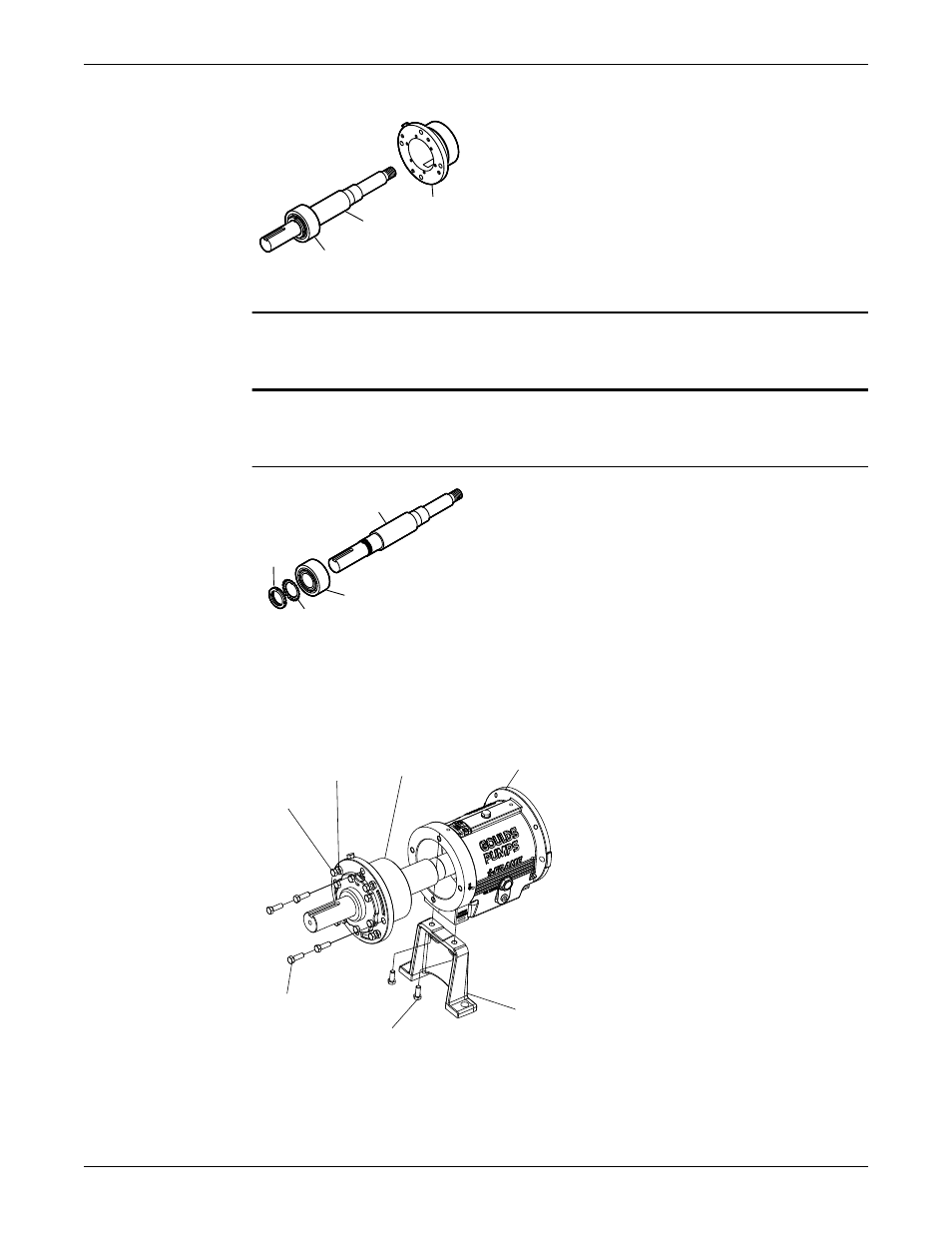

10. Снимите корпус подшипника (134) и подшипники (112A) с вала (122).
134
122
112A
11. Снимите контргайку подшипника (136), пружинную шайбу (382) и наружный подшипник (112А).
ПРИМЕЧАНИЕ: При извлечении подшипников из вала следует применять усилие только
по отношению к внутреннему кольцу. При возможности сломать деталь применять усилие
запрещено. Несоблюдение этого правила может привести к повреждению оборудования.
ПРИМЕЧАНИЕ: Сохраните подшипники для осмотра. Повторное использование
подшипников запрещено. Несоблюдение этого правила может привести к снижению
производительности.
122
136
112A
382
Разборка привода ( XLT-i и X17 i17 со сдвоенными подшипниками)
1. Снимите стойку подшипника с подошвы (241) с помощью болтов крепления стойки к
подошве (370F).
228A
241
370F
370D
423
134
370C
2. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
3. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из
стойки подшипника (228A).
4. Извлеките узел вала из стойки подшипников (228A).
