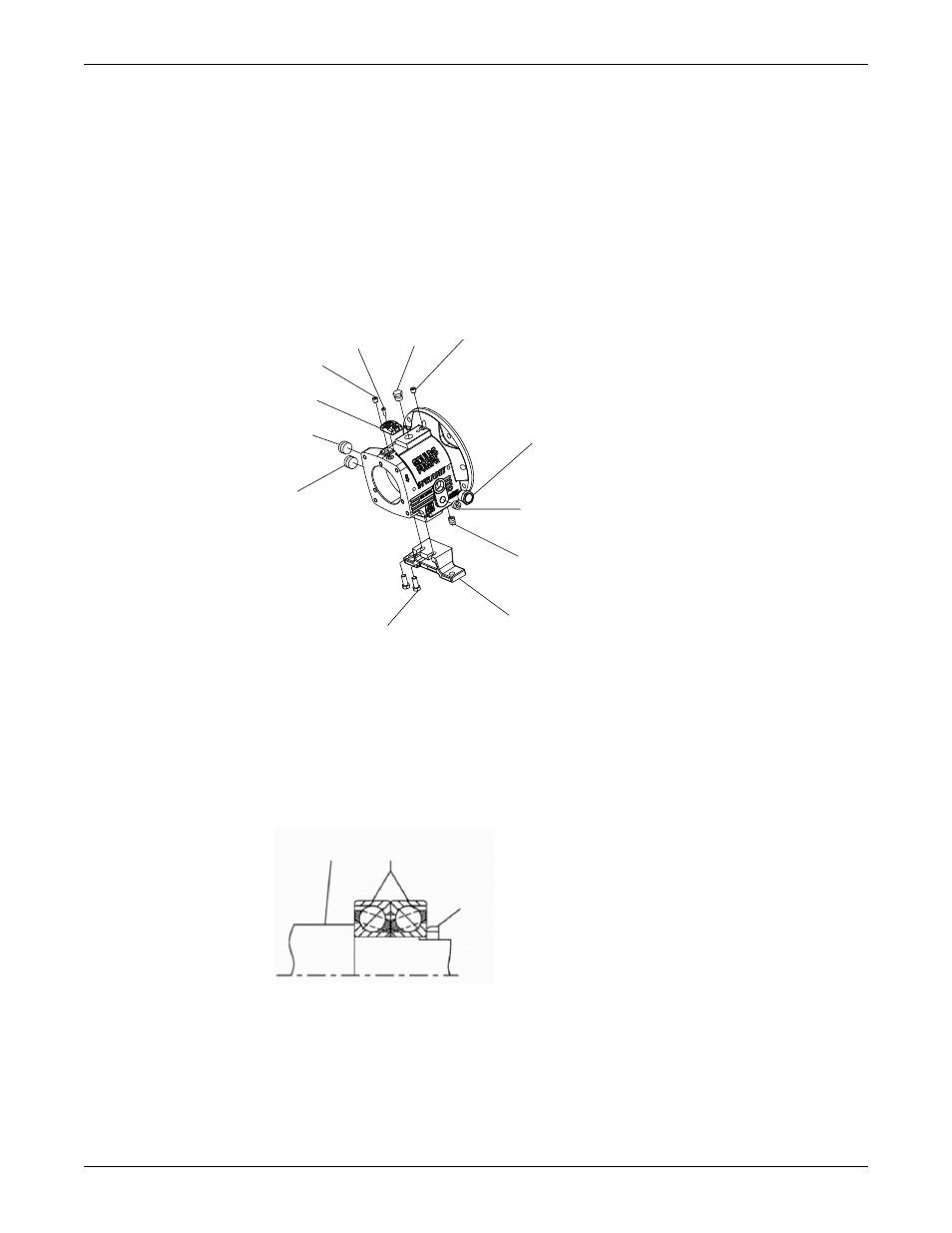

1. Подготовьте стойку подшипника (228). Для этого (см. рисунок):
a) Установите заглушку маслозаливного отверстия (113A).
b) Установите заглушку отверстия для слива масла (408A).
c) Установите смотровое стекло (319).
d) Установите заглушку смотрового отверстия (408J).
e) Установите заглушку входа холодильника масла (408L).
f) Установите заглушку выхода холодильника масла (408M).
g) Установите четыре заглушки соединителей маслянного тумана (408H).
Или: Установите заглушки двух соединителей для смазки (193) и двух отверстий выпуска
смазки (113).
h) Присоедините подошву стойки подшипников (241) и затяните болты (370F) усилием руки.
319
408N
408A
241
370F
408N
408W
372T
113A
408W
408M
761B
2. Установите наружные подшипники (112А) на вал (122).
Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке
встроенного подшипника защитная шайба должна быть повернута в сторону,
противоположную рабочему колесу.
Сдвоенные подшипники устанавливаются вплотную друг к другу. Проверьте правильность
ориентации подшипников.
a) Проверьте вал (122), чтобы убедиться в его чистоте, правильности размеров и отсутствии
заусенцев.
122
112
136
b) Слегка смажьте посадочное место подшипника тонким слоем масла.
c) Извлеките подшипники (112) из упаковки.
d) Удалите консервант с наружного и внешнего диаметра подшипника (112).
e) Используя индукционную печь с циклом размагничивания, нагрейте оба подшипника (112)
до достижения внутренним кольцом температуры 230 °F (110 °C).
f) Поместите оба подшипника (112) на вал (122) совместив большие наружные кольца
(вплотную).
