109A

371C

360C

134

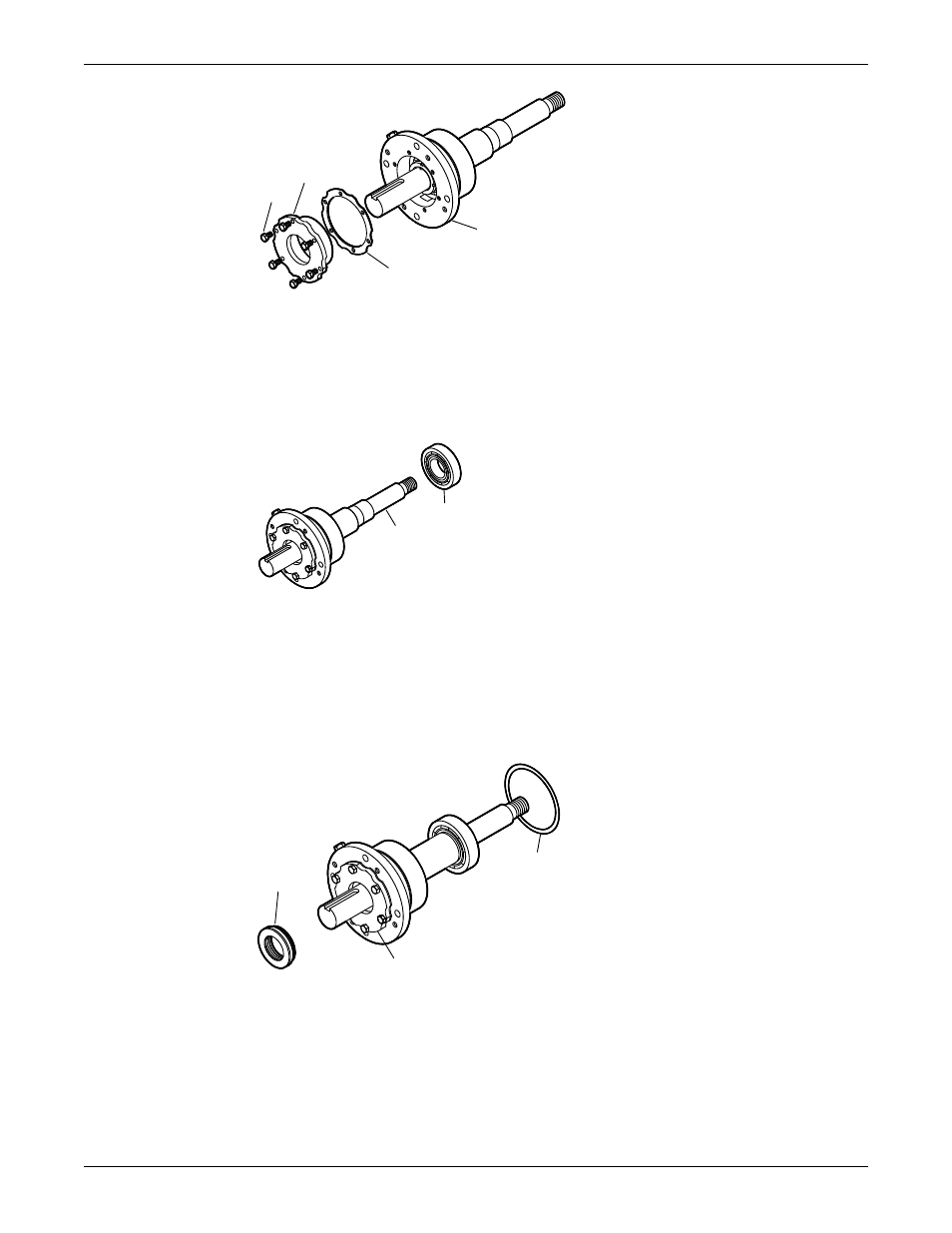

8. Установите внутренний подшипник в соответствии с рисунком.

a) Покройте внутреннюю поверхность подшипника смазкой.
b) Установите внутренний подшипник (168) на валу (122).

Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке
встроенного подшипника защитная шайба должна быть повернута в сторону,
противоположную рабочему колесу.

122

168A

9. Установите оставшиеся части на вал подшипников в соответствии с рисунком.

a) Установите новую кольцевую прокладку (496).
b) Установите наружное лабиринтное уплотнение смазки (332A) на торцевую крышку (109А).

Разместите уплотнение смазки дренажным отверстием вниз ( на 6 часов).
На краях шпоночных пазов не должно быть заусенцев. Перед установкой уплотнения
наклейте изоляционную ленту вдоль шпоночного паза, чтобы защитить уплотнительные
кольца.

332A

109A

496

10. Установите вал в сборе на стойки подшипников в соответствии с рисунком.

a) Покройте наружную поверхность корпуса подшипника (134) жидкой смазкой.
b) Покройте все внутренние поверхности корпуса подшипника (228) жидкой смазкой.
c) Установите вал в сборе на стойку подшипников (228).

Убедитесь, что вал вращается свободно.

d) Установите стяжные болты (370C) в корпус подшипника (134) и затяните усилием руки.

Техническое обслуживание (продолжение)

Model CV 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

113
