228A
241
370F
370D
423
134
370C

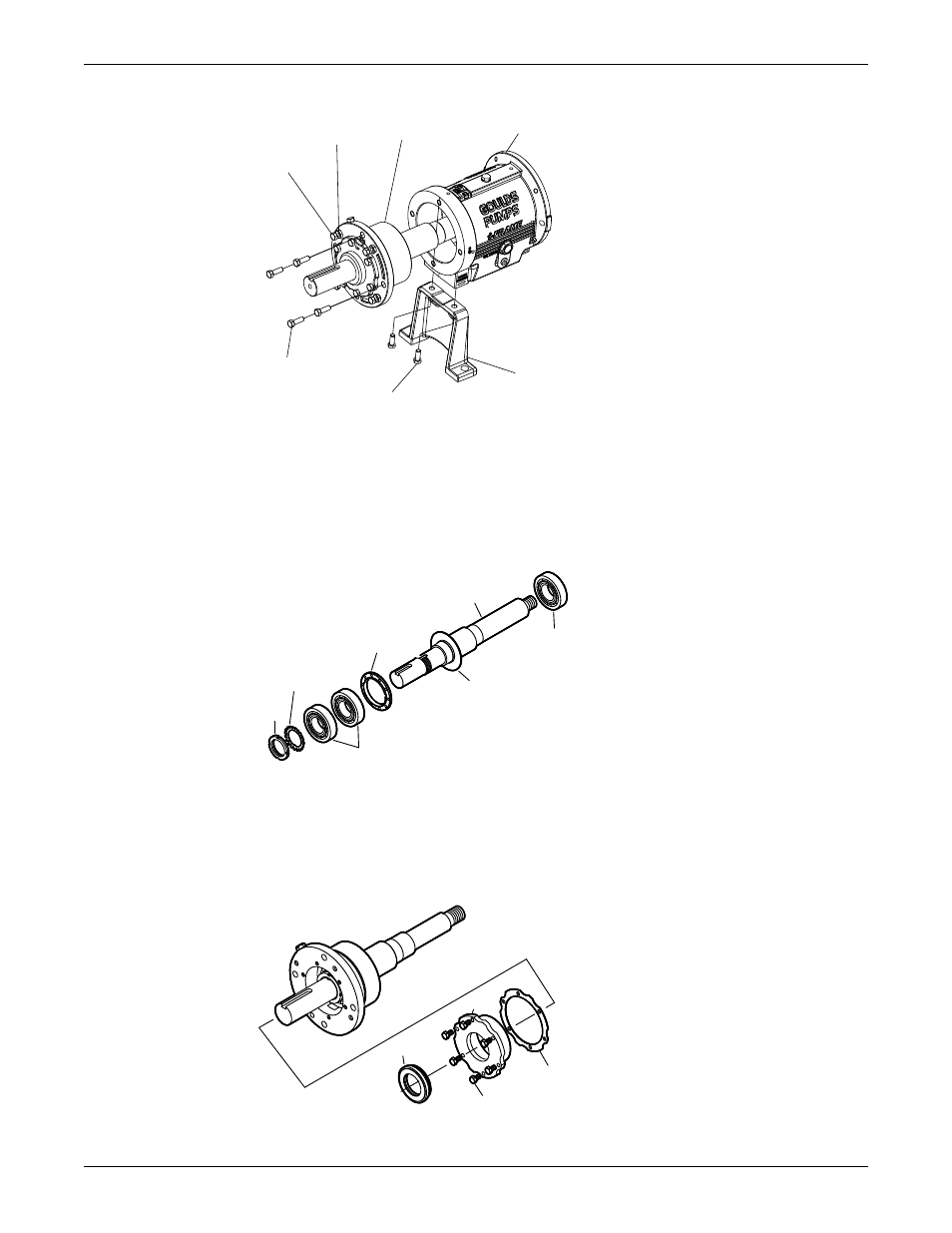

2. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
3. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из
стойки подшипника (228A).
4. Извлеките узел вала из стойки подшипников (228A).
5. Снимие домкратные винты (370D) с гайками (423) и кольцевой прокладкой корпуса подшипника.
6. Снимите внутренний подшипник (168A).
122
168A
248A
112A
136
382
253B
7. Снимите болты (371C), торцевую крышку (109A) и прокладку (360C).
8. Снимите наружное лабиринтное уплотнение смазки (332A) с торцевой крышки (109А).
9. При необходимости снимите кольцевые уплотнения(497F и 497G).
Кольцевые прокладки лабиринтного уплотнения входят в состав набора запасных частей
модели 3196 а также продаются отдельно.
109A
332A
371C
360C
Техническое обслуживание (продолжение)
Model CV 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию 87
