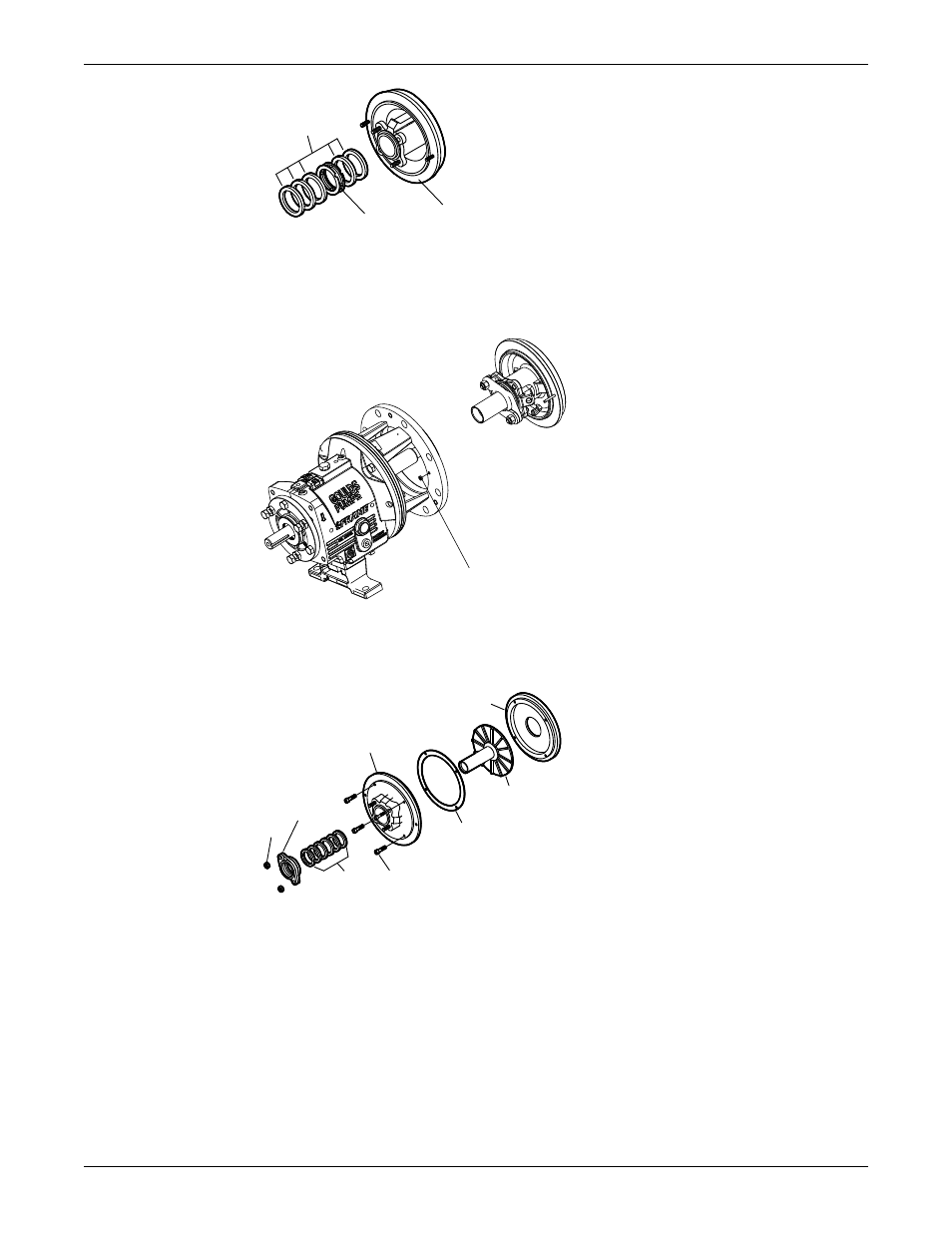

Снятие подвижного уплотнения
1. Снимите гайки со шпилек (370H).
2. Снимите узел подвижного уплотнения.
370H
3. Снимите винты с головкой под внутренний ключ (265)
4. Снимите крышку набивочной камеры (184) и прокладку (264).
5. Снимите отражатель (262) с задней пластины (444).
444
184
262
264
107
355
106
265
Снятие держателя стойки(MTi, LTi , XLT-i)
Переходник стойки модели 3198 не может быть заменен переходником любой другой модели.
1. Снимите центрирующие штифты (469B) и болты(370B).
2. Снимите держатель стойки (108).
3. Снимите и утилизируйте прокладку (360D)
При монтаже следует вставить новую прокладку.
Снятие внутреннего лабиринтного уплотнения для смазки.
Кольцевые прокладки лабиринтного уплотнения входят в состав набора запасных частей модели
3196 а также продаются отдельно.
