1
2
1.
Металлические ленты обвязки
2.
Подъемный строп

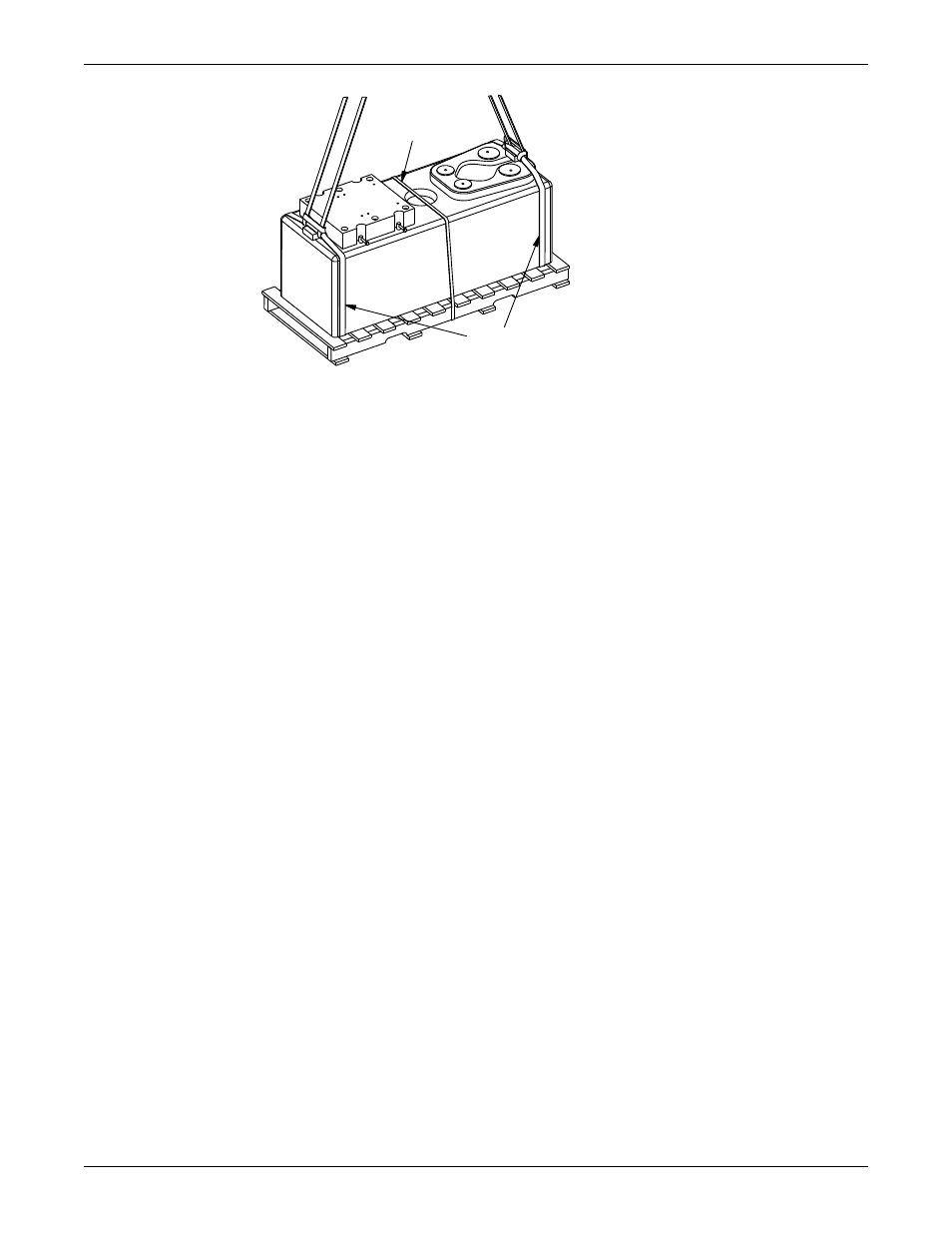

Рис. 36: Подъем модуля без смонтированного оборудования
3. Поднимите устройство на несколько сантиметров над паллетой и убедитесь, что модульне
имеет опасных кренов, а стропы не соскальзывают.
4. Стропы расположены правильно?
o Если нет: опустите модуль обратно на паллету и поправьте стропы.
o Если да: переместите модуль к плите основания
При перемещении избегайте ударов модуля о неподвижные предметы и излишних ударных
нагрузок.
5. Осторожно опустите модуль на плиту основания, отцентрировав его относительно
арматурного каркаса.
6. Поместите не менее восьми (по 4 под каждую сторону) подкладок или клиньев под модуль,
чтобы обеспечить извлечение строп и металлических обвязочных лент цепей с каждого конца.
Для блоков длиной более 6 футов (1,8 м) требуется двенадцать точек подклинивания (шесть с
каждой стороны) .
Подъем модуля Polyshield ANSI Combo с насосом и двигателем
При перемещении и установке модулей Polyshield ANSI Combo необходимо снимать двигатели с
типоразмером стойки 365T и более.
Данная процедура рекомендуется для насосов с группой размеров STi, MTi, или LTi. Все двигатели
с размером стойки до 364T NEMA можно устанавливать в собранном виде.
1. Снимите обвязку из металлических лент, которые удерживают модуль Polyshield ANSI Combo
на паллете.
2. Проденьте стропы под каждой стороной модуля.
Убедитесь, что сопла всасывания насоса не касаются строп. Если насос мешает стропам, его
необходимо снять.
3. Поднимите устройство на несколько сантиметров над паллетой и убедитесь, что модуль не
имеет опасных кренов, а стропы не соскальзывают.
4. Стропы расположены правильно?
o Если нет: опустите модуль обратно на паллету и поправьте стропы.
o Если да: переместите модуль к плите основания
При перемещении избегайте ударов модуля о неподвижные предметы и излишних ударных
нагрузок.
5. Осторожно опустите модуль на плиту основания, отцентрировав его относительно
арматурного каркаса. Поместите не менее восьми (по 4 под каждую сторону) подкладок или
