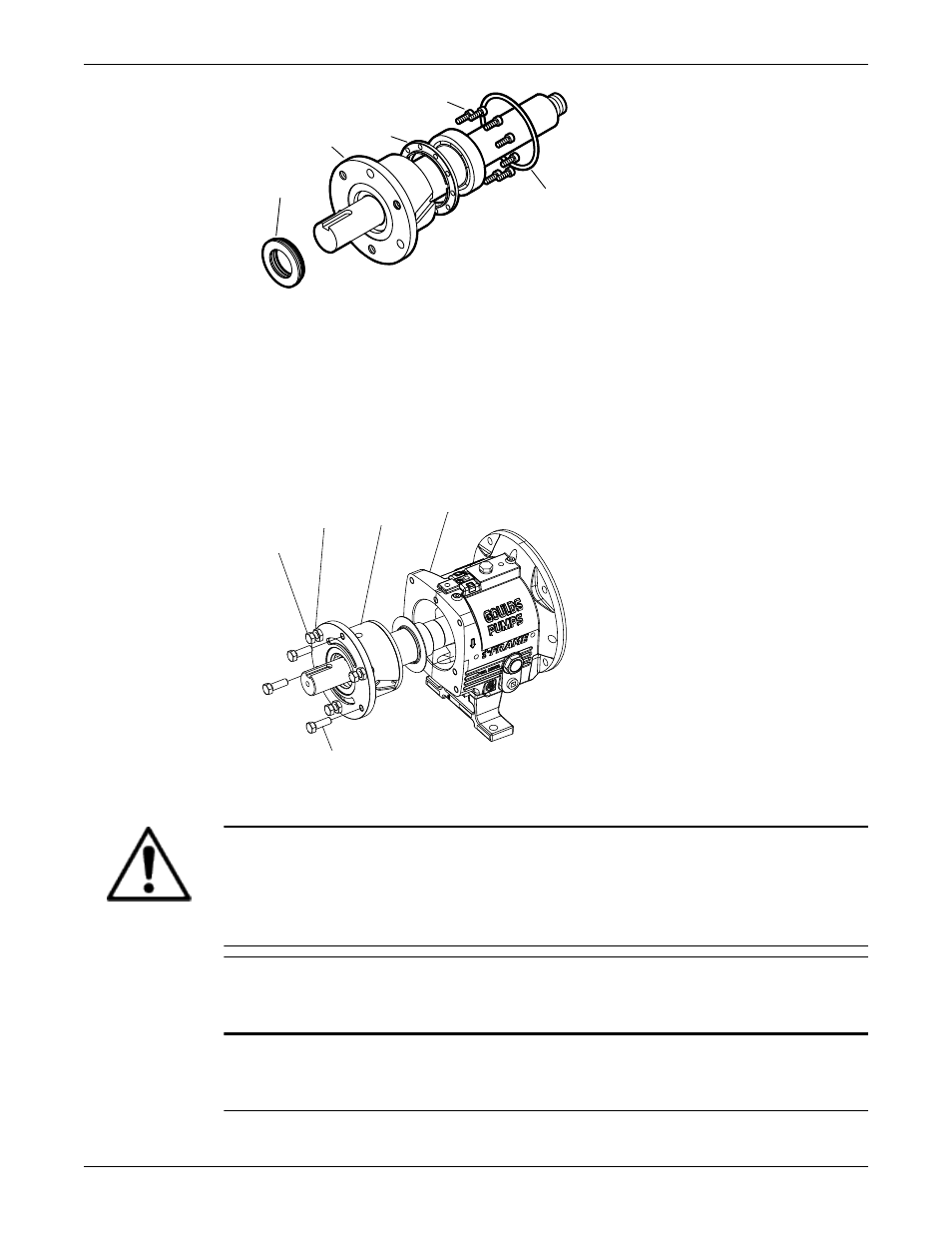

12. Установите вал в сборе на стойки подшипников в соответствии с рисунком.

a) Покройте наружную поверхность корпуса подшипника (134) жидкой смазкой.
b) Покройте все внутренние поверхности корпуса подшипника (228) жидкой смазкой.
c) Установите вал в сборе на стойку подшипников (228).

Убедитесь, что вал вращается свободно.

d) Установите стяжные болты (370C) в корпус подшипника (134) и затяните усилием руки.
e) Установите домкратные болты (370D) с контргайками (423) в корпус подшипника (134) и

затяните усилием руки.

228A

134

370D

423

370C

Сборка вращающейся части и стойки подшипника( XLT-i и X17 i17 )

ОСТОРОЖНО:

• При использовании нагревательного устройства для подшипников надевайте защитные

перчатки. Подшипники нагреваются и могут стать причиной травмы.

• При работе с валом соблюдайте осторожность. Вал может иметь большой вес. Несоблюдение

этого правила может привести к травме.

ПРИМЕЧАНИЕ: Трубная резьба должна быть чистой, на втулки и соединения должен быть
нанесен резьбовой герметик. Несоблюдение этого правила может привести к повреждению
оборудования или снижению производительности.

ПРИМЕЧАНИЕ: Используйте индукционный нагреватель, обеспечивающий как подогрев, так и
размагничивание подшипников при их установке. Несоблюдение этого правила может привести к
снижению производительности.

1. Подготовьте стойку подшипника (228). Для этого (см. рисунок):

Техническое обслуживание (продолжение)

Model CV 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

107
