370D 423
134
361A
168A
496

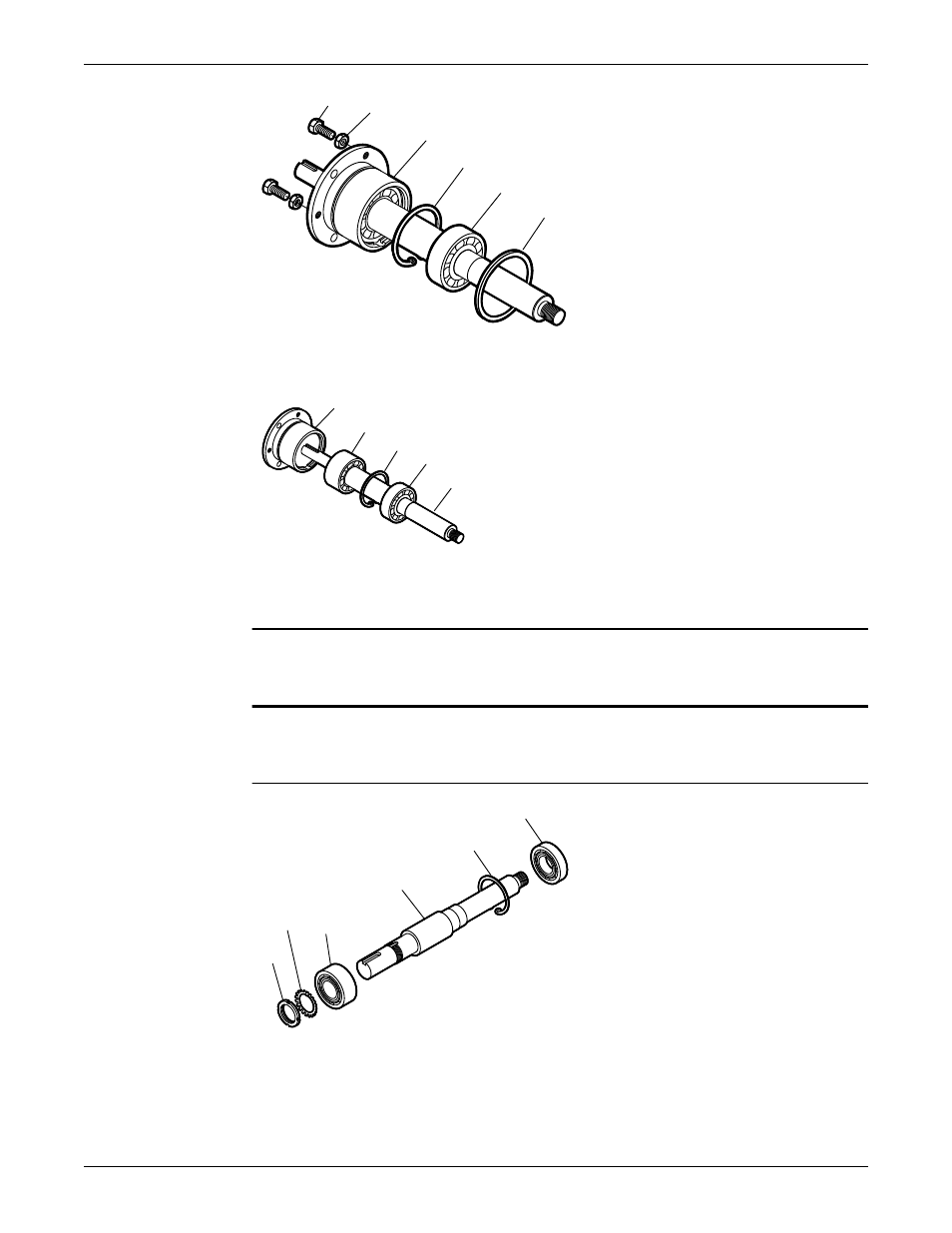

7. Снимите корпус подшипника (134) и подшипники (112A и 168A) с вала (122).
134
112
361A
168A
122
8. Снимите контргайку подшипника (136) и стопорную шайбу (382).
9. Снимите внутренний подшипник (168A).
10. Снимите наружный подшипник (112A).
ПРИМЕЧАНИЕ: При извлечении подшипников из вала следует применять усилие только
по отношению к внутреннему кольцу. При возможности сломать деталь применять усилие
запрещено. Несоблюдение этого правила может привести к повреждению оборудования.
ПРИМЕЧАНИЕ: Сохраните подшипники для осмотра. Повторное использование
подшипников запрещено. Несоблюдение этого правила может привести к снижению
производительности.
168
361A
122
112
382
136
Разборка привода ( STi и MTi со сдвоенными подшипниками)
1. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
2. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из
стойки подшипника (228A).
Техническое обслуживание (продолжение)
82 Model CV 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
