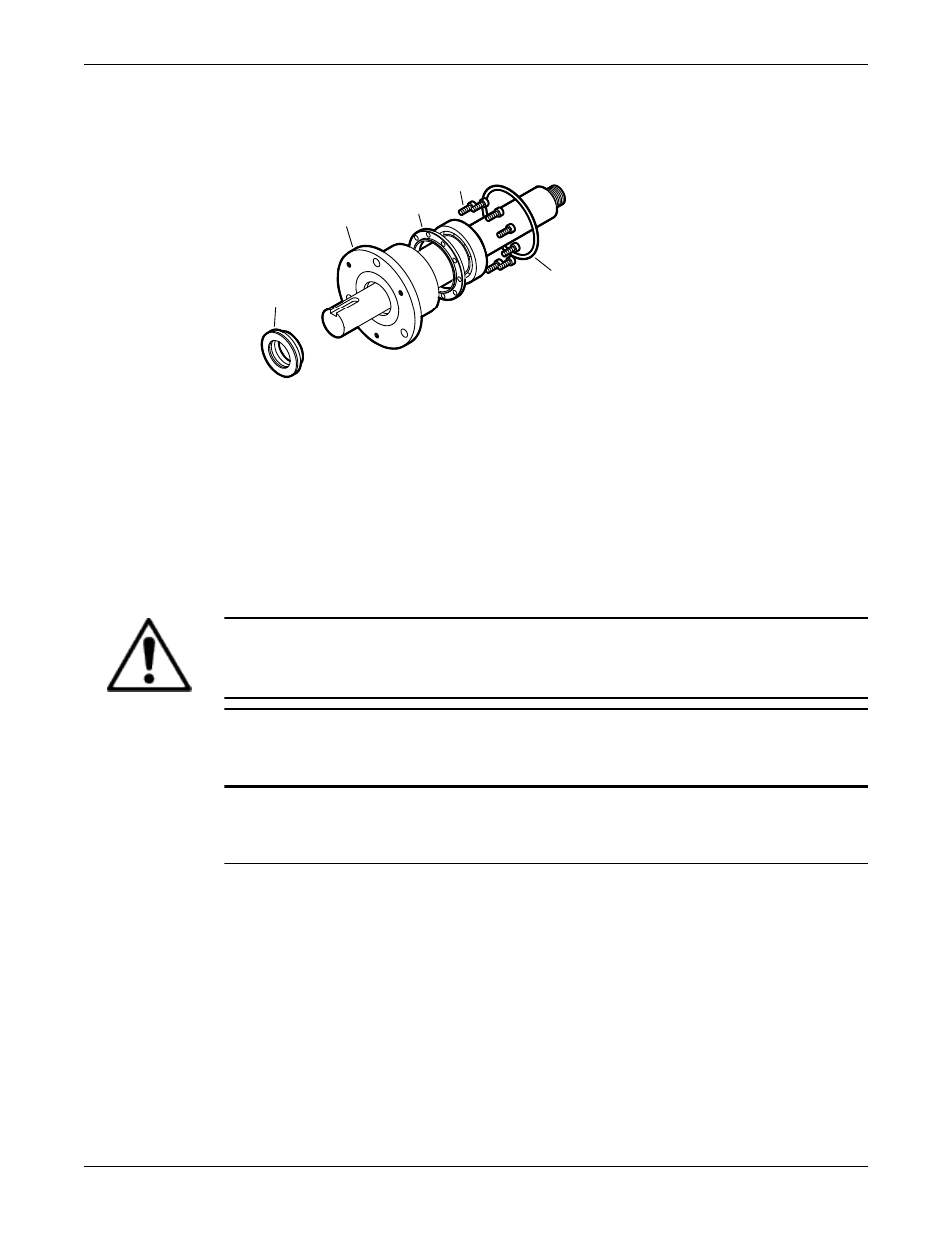

Разместите уплотнение смазки дренажным отверстием вниз ( на 6 часов).
На краях шпоночных пазов не должно быть заусенцев. Перед установкой уплотнения
наклейте изоляционную ленту вдоль шпоночного паза, чтобы защитить уплотнительные
кольца.
236A
253B
134
332A
496
11. Установите вал в сборе на стойки подшипников в соответствии с рисунком.
a) Покройте наружную поверхность корпуса подшипника (134) жидкой смазкой.
b) Покройте все внутренние поверхности корпуса подшипника (228) жидкой смазкой.
c) Установите вал в сборе на стойку подшипников (228).
Убедитесь, что вал вращается свободно.
d) Установите стяжные болты (370C) в корпус подшипника (134) и затяните усилием руки.
e) Установите домкратные болты (370D) с контргайками (423) в корпус подшипника (134) и
затяните усилием руки.
Сборка вращающейся части и стойки подшипника( LTi )
ОСТОРОЖНО:
При использовании нагревательного устройства для подшипников надевайте защитные перчатки.
Подшипники нагреваются и могут стать причиной травмы.
ПРИМЕЧАНИЕ: Трубная резьба должна быть чистой, на втулки и соединения должен быть
нанесен резьбовой герметик. Несоблюдение этого правила может привести к повреждению
оборудования или снижению производительности.
ПРИМЕЧАНИЕ: Используйте индукционный нагреватель, обеспечивающий как подогрев, так и
размагничивание подшипников при их установке. Несоблюдение этого правила может привести к
снижению производительности.
1. Подготовьте стойку подшипника (228). Для этого (см. рисунок):
a) Установите заглушку маслозаливного отверстия (113A).
b) Установите заглушку отверстия для слива масла (408A).
c) Установите смотровое стекло (319).
d) Установите заглушку смотрового отверстия (408J).
e) Установите заглушку входа холодильника масла (408L).
f) Установите заглушку выхода холодильника масла (408M).
g) Установите четыре заглушки соединителей маслянного тумана (408H).
Или: Установите заглушки двух соединителей для смазки (193) и двух отверстий выпуска
смазки (113).
h) Присоедините подошву стойки подшипников (241) и затяните болты (370F) усилием руки.
