Сборка вращающейся части и стойки подшипника ( STi и MTi )
ОСТОРОЖНО:
При использовании нагревательного устройства для подшипников надевайте защитные перчатки.
Подшипники нагреваются и могут стать причиной травмы.
ПРИМЕЧАНИЕ: Трубная резьба должна быть чистой, на втулки и соединения должен быть
нанесен резьбовой герметик. Несоблюдение этого правила может привести к повреждению
оборудования или снижению производительности.
ПРИМЕЧАНИЕ: Используйте индукционный нагреватель, обеспечивающий как подогрев, так и
размагничивание подшипников при их установке. Несоблюдение этого правила может привести к
снижению производительности.

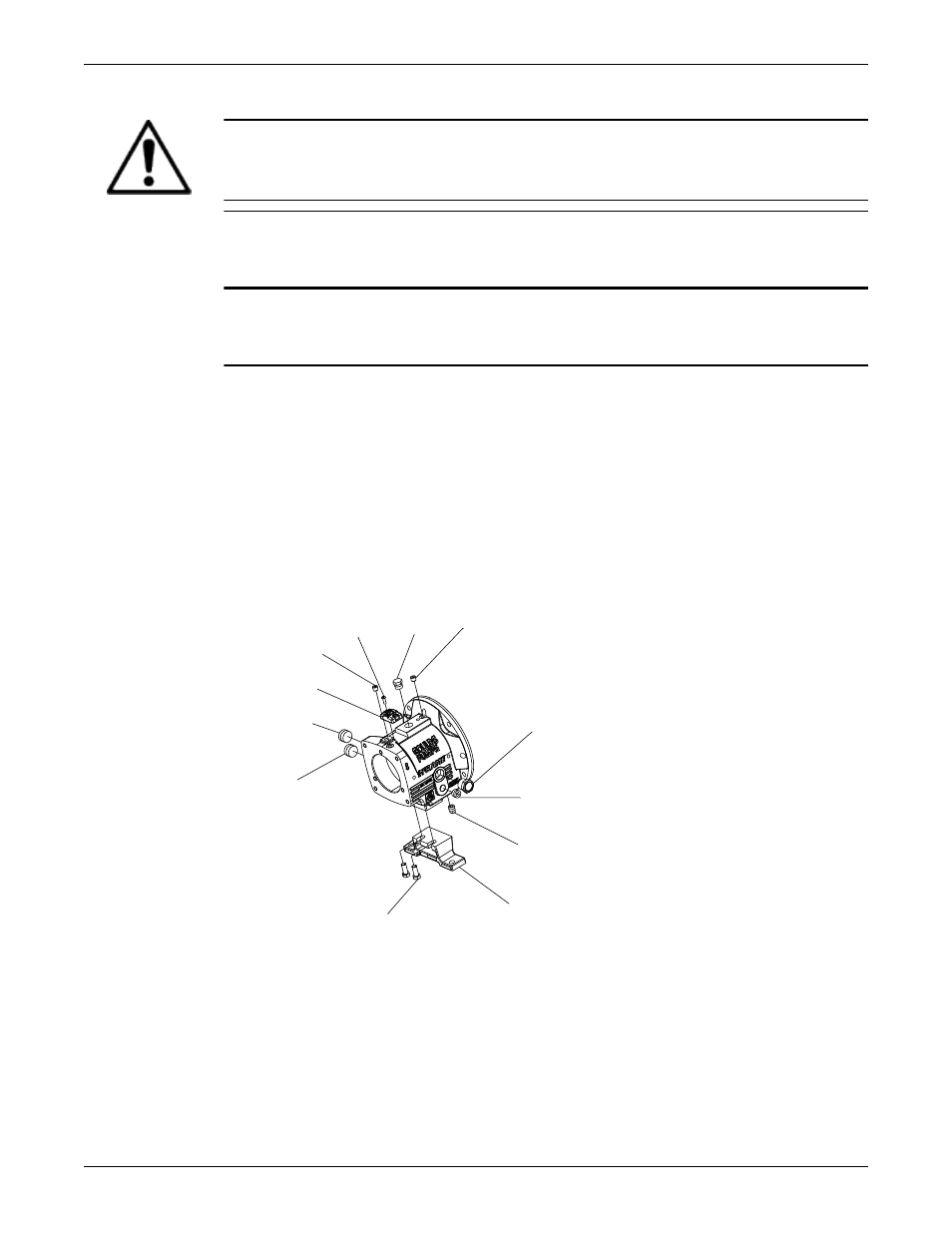

1. Подготовьте стойку подшипника (228). Для этого (см. рисунок):
a) Установите заглушку маслозаливного отверстия (113A).
b) Установите заглушку отверстия для слива масла (408A).
c) Установите смотровое стекло (319).
d) Установите заглушку смотрового отверстия (408J).
e) Установите заглушку входа холодильника масла (408L).
f) Установите заглушку выхода холодильника масла (408M).
g) Установите четыре заглушки соединителей маслянного тумана (408H).
Или: Установите заглушки двух соединителей для смазки (193) и двух отверстий выпуска
смазки (113).
h) Присоедините подошву стойки подшипников (241) и затяните болты (370F) усилием руки.
319
408N
408A
241
370F
408N
408W
372T 113A
408W
408M
761B
2. Установите наружный подшипник (112A) на валу (122).
Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке наружного
подшипника защитная шайба должна быть повернута в сторону рабочего колеса.
a) Проверьте вал (122), чтобы убедиться в его чистоте, правильности размеров и отсутствии
заусенцев.
b) Слегка смажьте посадочное место подшипника тонким слоем масла.
c) Извлеките подшипник (112) из упаковки.
d) Удалите консервант с наружного и внешнего диаметра подшипника (112).
Техническое обслуживание (продолжение)
