Рекомендация
Пояснение/комментарий
При верхнем расположении насоса
необходимо принять отдельные меры по
снижению возможной передачи шума.
Рекомендуется получить консультацию
специалиста по защите от шума.
Требования к фундаменту
Требования
• Фундамент должен обеспечивать гашение вибрации всех типов и представлять собой
постоянное жесткое основание для насосного блока.
• Расположение и размер отверстий для болтов фундамента олжно соответствовать монтажной
схеме, входящей в комплект документации насоса.
• Вес фундамента должен в два–три раза превышать вес насоса.
• Во избежание деформаций и растяжений при затягивании фундаментальных болтов
фундамент должен представлять собой плоское и прочное бетонное основание.
• Наиболее часто используются фундаментные болты втулочного типа и J-образные болты. Оба
указанных типа позволяют перемещение для окончательного регулирования болта.

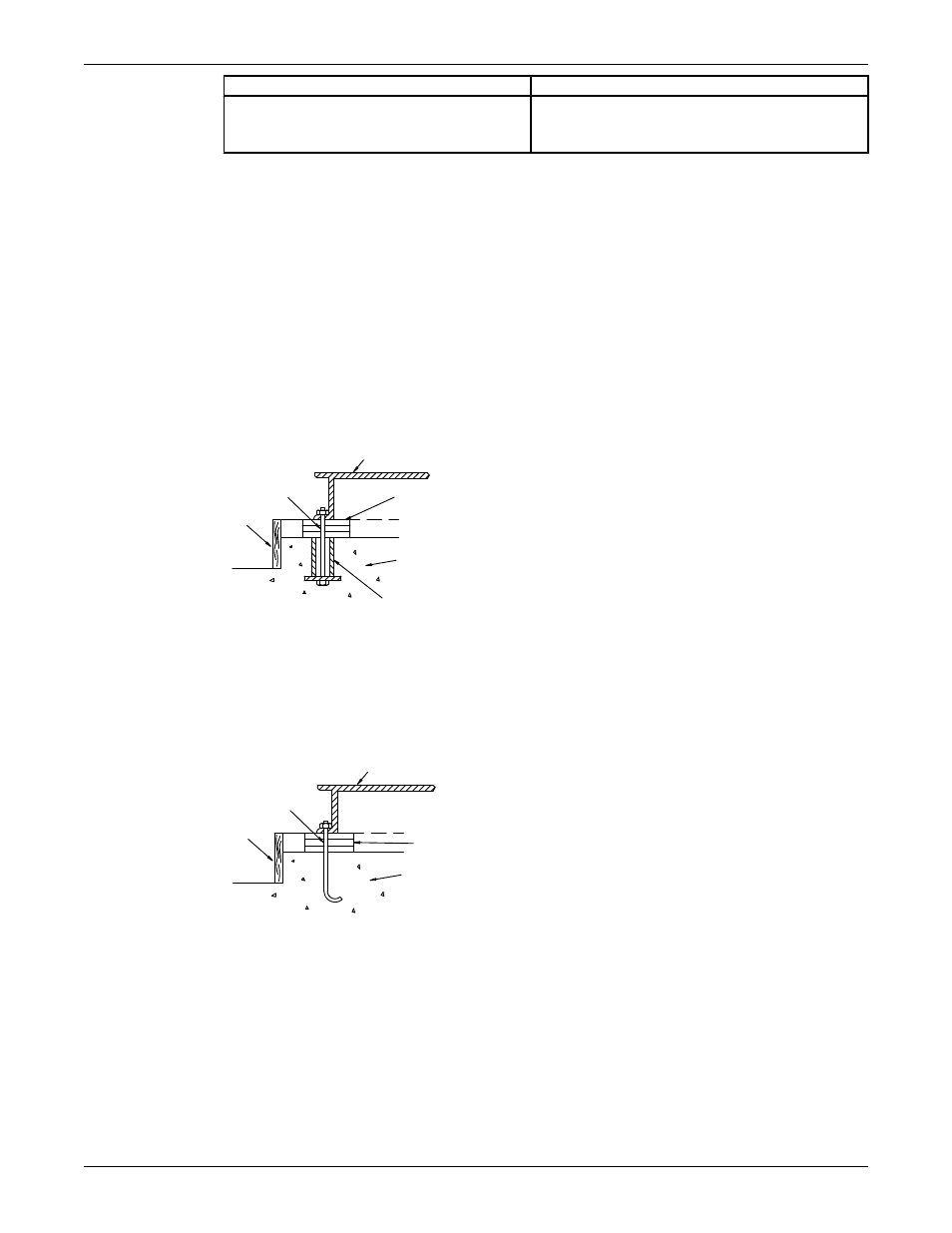

Болты втулочного типа
1
2
3
4
5
6
1.
Опорная плита
2.
Прокладки или клинья
3.
Фундамент
4.
Втулка
5.
Порог
6.
Болт
J-образные болты
1
3
2
4
5
1.
Опорная плита
2.
Прокладки или клинья
3.
Фундамент
4.
Порог
5.
Болт
Установка (продолжение)
