Снимите крышку уплотнительной камеры
Порядок демонтажа крышки уплотнительной камеры.
Для снятия крышки уплотнительной камеры выберите одну из приведенных инструкций.
Табл. 10: Последовательность снятия крышки уплотнительной камеры
Модель Порядок действий
3196, CV 3196, HT 3196, LF 3196, 3796 Снимите крышку уплотнительной камеры
NM 3196, 3198 Снимите крышку уплотнительной камеры и/или
заднюю пластину

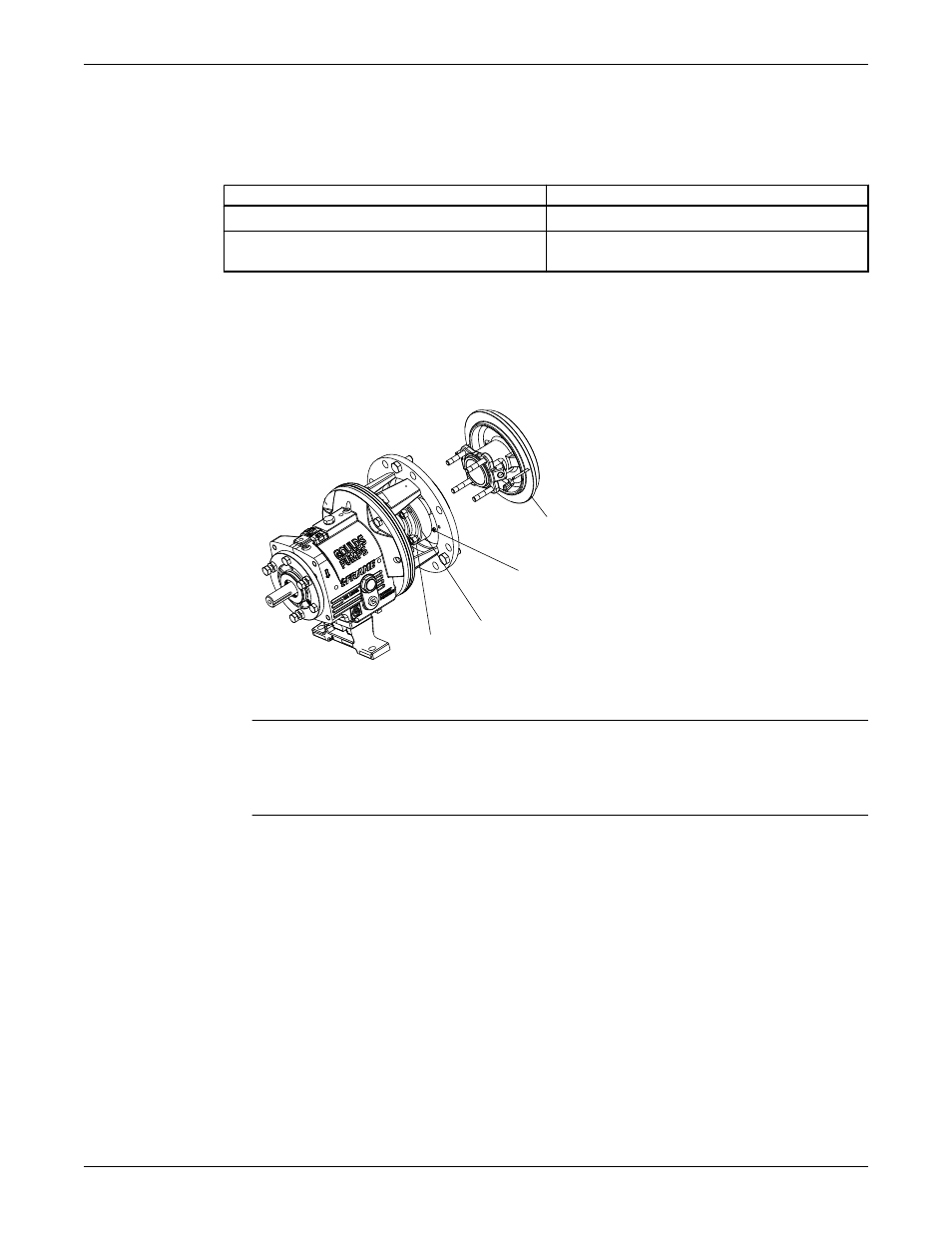

Демонтаж крышки уплотнительной камеры
1. Снимите гайки со шпилек сальника (355).
2. Снимите гайки со шпилек уплотнительной камеры (370H).
3. Снимите уплотнительную камеру
184
355
250
370H
4. Если используется, снимите втулку вала (126).
Торцевое уплотнение следует прикреплять к втулке.
ПРИМЕЧАНИЕ: Соблюдайте осторожность при работе со стационарным элементом
торцевого уплотнения, зажатым между задней панелью и втулкой или установленным в гнезде
уплотнительной камеры. Несоблюдение этого правила может привести к повреждению
оборудования.
5. Чтобы снять вращающуюся часть уплотнения с втулки, необходимо ослабить стопорные
болты и сдвинуть указанный элемент с втулки.
Дополнительная информация приведена в инструкции к торцевому уплотнению.
6. Снимите сальник (250), неподвижную часть уплотнения и кольцевую прокладку (360Q).
Техническое обслуживание (продолжение)
