X Y
Регулировочные шайбы

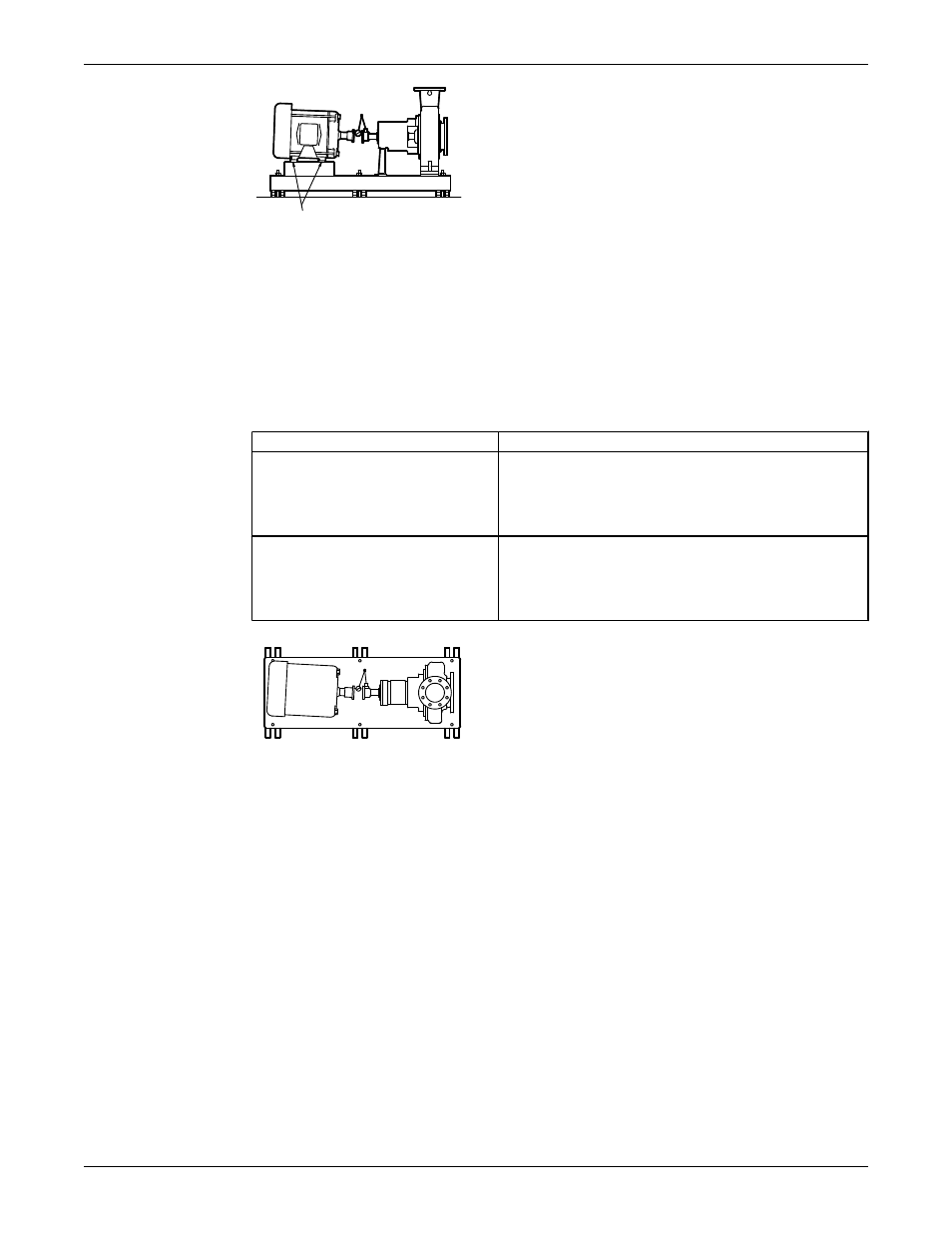

Рис. 11: Неправильная вертикальная соосность (вид сбоку)
4.
Регулировка угловой соосности для горизонтальной коррекции
1. Обнулите индикатор угловой соосности (А) в точке полумуфты привода (Y), на 90° отстоящей
влево от верхнего центрального положения («на 9 часов»).
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3.
Если показания индикатора... То...
Отрицательный Половины муфты находятся справа дальше друг от
друга, чем слева. Выполните один из следующих шагов:
o Сместите торец вала привода влево.
o Сместите противоположный конец вправо.
Положительный Половины муфты находятся справа ближе друг к другу,
чем слева. Выполните один из следующих шагов:
o Сместите торец вала привода вправо.
o Сместите противоположный торец влево.
Y X
Рис. 12: Неправильная горизонтальная соосность (вид сверху)
4.
Регулировка параллельной соосности для вертикальной коррекции
Перед выполнением данной процедуры убедитесь в правильной настройке циферблатных
индикаторов.
Поперечная соосность блока достигнута, если отклонение параллельного (Р) индикатора не
превышает 0,002 дюйма (0,05) мм при измерении в четырех точках, находящихся под углом 90°,
при рабочей температуре.
1. Обнулите индикатор соосности в верхнем центральном положении («на 12 часов») полумуфты
привода.
2. Поверните индикатор в нижнее центральное положение («на 6 часов»).
3.
Установка (продолжение)
