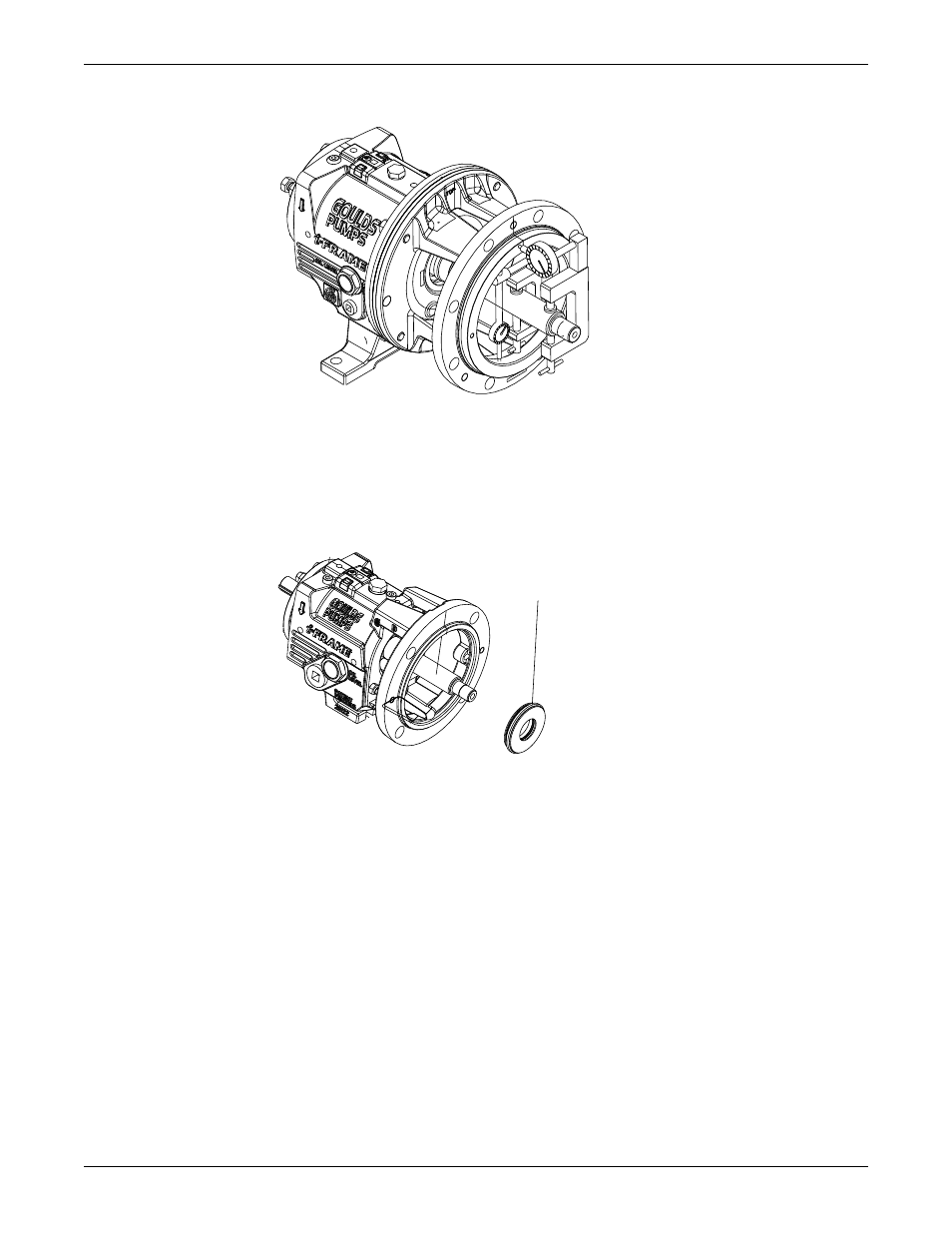

7. Установите лабиринтное уплотнение смазки (333A) на держатель (108) и на стойку
подшипника (228).
Герметизация лабиринтного уплотнения обеспечивается кольцевой прокладкой.
8. Разместите лабиринтное уплотнение дренажным отверстием вниз ( на 6 часов).
Дополнительная информация об установке лабиринтного уплотнения смазки приведена в
разделе "Сборка лабиринтного уплотнения INPRO".
333A
Описание лабиринтного уплотнения для смазки INPRO
Описание
Лабиринтное уплотнение для смазки INPROINPRO VBXX-D состоит из ротора (1), статора (2), и
кольца VBX (3). Ротор (1) установлен на валу и удерживается на месте ведущим кольцом из
эластомера (4). Ведущее кольцо обеспечивает вращение ротора вместе с валом и положительное
неподвижное уплотнение вала. Поскольку в данном случае отсутствует контакт металла с мателлом,
то нет проблем связанных с трением и износом.
