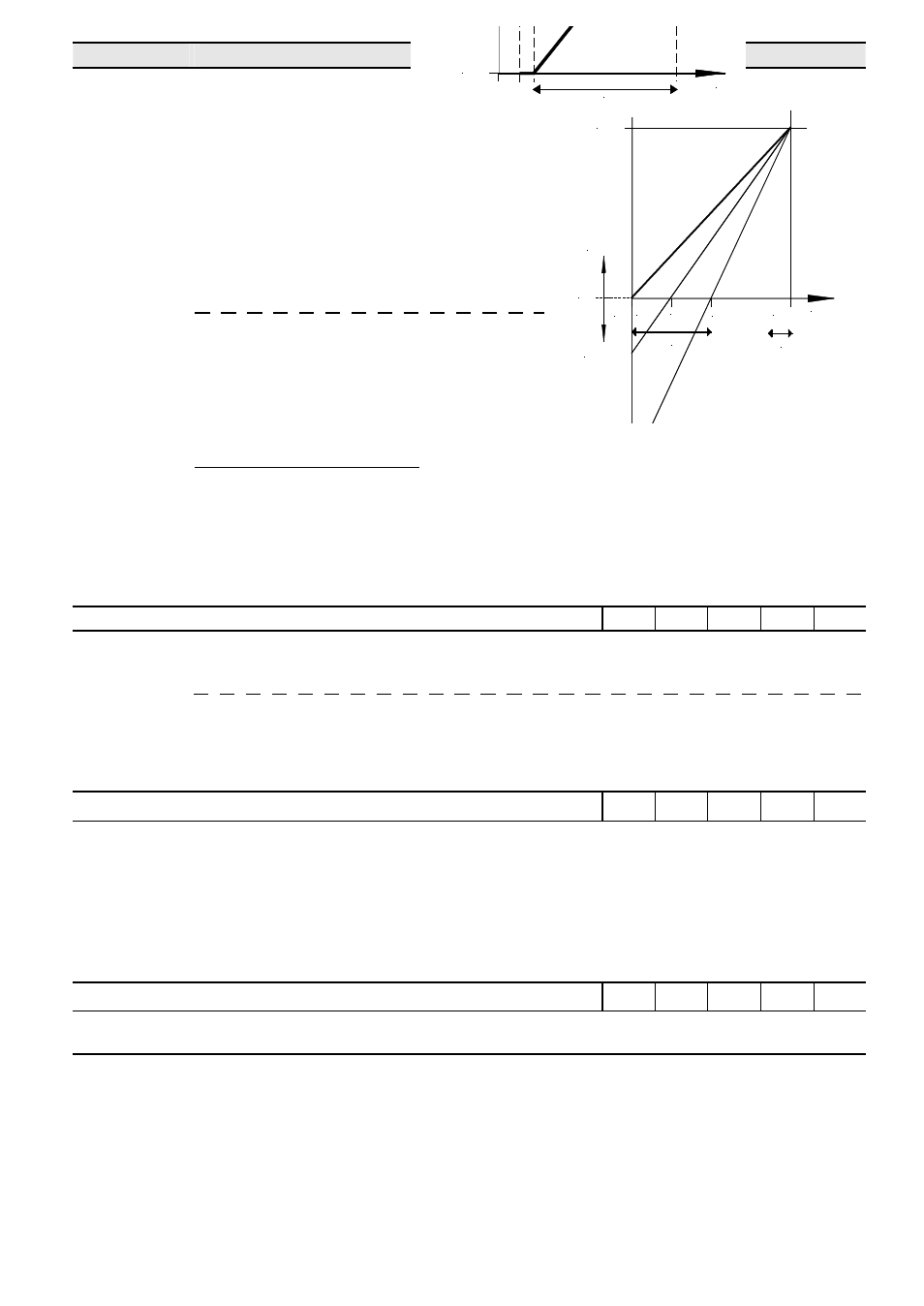

Параметр Установленное значение / Описание/ Указание
1 = 0 – 10В:
В этом режиме выходная частота может быть ниже
минимальной частоты, установленной в Р104, когда
заданная частота ниже, чем величина, установленная в
Р402.
2 = 0-10В с контролем:
В этом режиме выход преобразователя отключен до тех
пор, пока входное напряжение не достигнет величины
Р402 - [P402 –(10%*(P403-P402))] . Как только входное
напряжение превысит эту величину преобразователь
снова выдает выходной сигнал.
Напр.,номинальное значение 4-20мA:
P402: Выравнивание 0% = 2В; P403: Выравнивание 100% = 10В; -10% соответствует -0,8В; т.е. 2-10В (4-
20мA) нормальной рабочей области, 1,2-2В = минимальному номинальному значению частоты, ниже 1,2В
(2,4мA) происходит отключение выхода.
3 = 0-10В без тормоза:
Функция как
1 = 0-10В, однако благодаря тормозу частота = 0Гц .
P402 (S)
Напряжение на аналоговом входе 1, соотв. 0%
BSC
STD
0,0 ... 10,0 В
[0,0]
Через этот параметр устанавливается напряжение, которое должно соответствовать минимальному значению
выбранной функции аналогового входа 1.
В заводских установках это значение соответствует значению, установленному в P104 >Минимальная
частота< .
Типичные заданные значения и соответствующие установки:
0 – 10В à 0,0 В
2 – 10 В à 2,0 В (при функции 0-10В контролируется)
0 – 20 мA à 0,0 В (внутреннее сопротивление около 250
Ω
)
4 – 20 мA à 1,0 В (внутреннее сопротивление около 250
Ω
)
P403 (S) Напряжение на аналоговом входе
1, соотв. 100%
BSC
STD
0,0 ... 10,0 В
[10,0] Через этот параметр устанавливается напряжение, которое должно соответствовать максимальному значению
выбранной функции аналогового входа 1.
В заводских установках это значение соответствует значению установленному в P105 >Максимальная
частота< .
Типичные номинальные значения и соответствующие установки:
0 – 10 В
à
10,0 В
2 – 10 В à 10,0 В (при функции 0-10В контролируется)
0 – 20 мA à 5,0 В (внутреннее сопротивление около 250
Ω
)
4 – 20 мA
à
5,0 В (внутреннее сопротивление около 250
Ω
)
P404 (S) Фильтр аналоговый вход
1
BSC STD
10 ... 400 ms
[100]
Устанвливаемая постоянная времени фильтра нижних частот для аналогового сигнала.
Пики помех отфильтровываются, удлиняется время реакции.
Ausgangs-
frequenz
Sollwert-
spannung
P104
P105
0,0V 2,5V 5,0V z.B. 10,0V
positiv
negativ
P403 P402
P104 (fmin)
P
40
3
=
10
,0
V
P
40
2
=
2,
0V
= 8,0V
U/V
O
FF
=
2
,0
V
-
10
%
*
8
,0
V
=
1
,2
V
