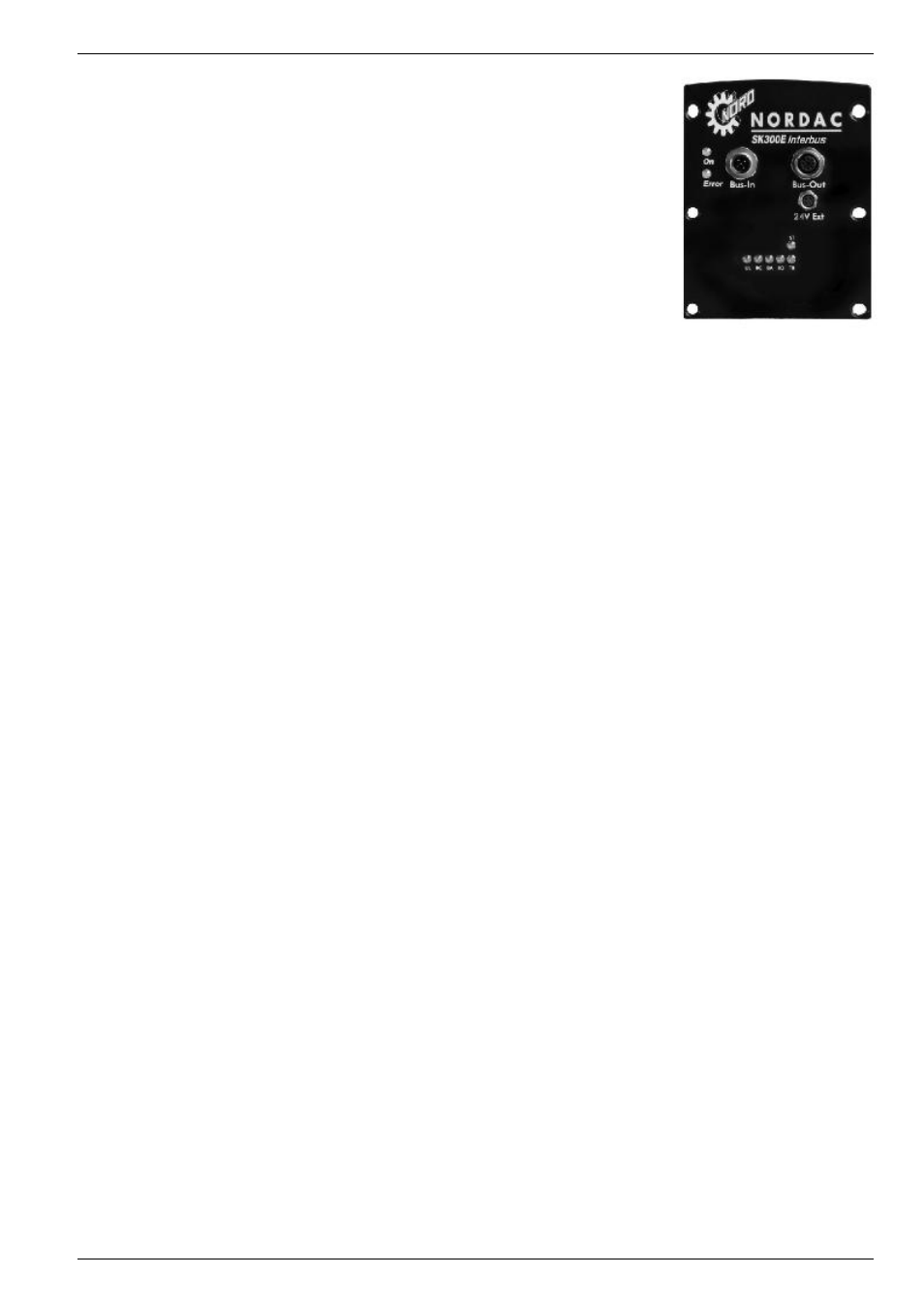

3.1.4 Модуль InterBus
( SK TU2-IBS ; ; T.Nr. 075130080 )
Открытая полевая система InterBus соединяет всю периферию процесса со
всеми стандартными контроллерами. InterBus является очень эффективной
системой шин, которая работает в соответствии с допустимыми методами
мастер-слуга, так называемым протоколом суммирования итогов. Это
обеспечивает постоянный цикл шин. Топологически InterBus является
кольцевой системой, которая проводится через прямую и обратную линии
каждого участника. Это гарантирует полную дуплексную работу.
Особенности:
•
Гальванически разделенный интерфейс шины
•
Допустимые методы мастер-слуга; постоянное
время цикла через протокол суммирования
итогов;
•
Длина шины: 400м (между двумя участниками
дистанционной шины), общая длина 13км
•
Скорость передачи сообщений 500кБит/сек
•
Настриваемый профиль DRIVECOM 21
•
Обработка данных параметров через ПК
•
Внешнее 24V-питание для бесперебойной
работы шины (соединение M8)
•
5-полюсное соединение M12 для удаленного
подключения шин
•
Индикация состояния 5 InterBus-светоидов
состояния ,а также 2 цветных рабочих
светоида
•
Полная диагностика системы и быстрая
локализация ошибок
•
Автоматическая адресация участников
