3 Опции
3.1 Технологические модули
(Technology Unit, Option)
Технологические модули являются сменными деталями, которые
позволяют раширять возможности частотного преобразователя
Помимо подключения шин всех распространенных систем в наличии
имеется блок с переключателем и потенциометром для регулирования
числа оборотов. Высокая степень защиты частотного преобразователя
сохраняется.
3.1.1 Монтаж технологических модулей
Для монтажа нужно снять 6 болтов крышки щитка. Необходимо следить за
цепью заземления, которая находится на щитке. При установке
технологического модуля необходимо подключить эту цепь, чтобы
обеспечить полное заземление. Только при установке уплотнений и
правильной фиксации 6 болтов обеспечивается герметичность для
максимальной степени защиты IP66.
Технологический модуль
SK TU2-...
Описание
Данные
Potentiometer-Box
(Модуль потенциометра)
SK TU2-POT
T. Nr. 075130060
Этот модуль осуществляет бесступенчатую
установку числа оборотов напрямую на
частотном преобразователе.
1 потенциометр 0...100 %
1 переключатель левый-0-
правый
Модуль Profibus
SK TU2-PBR
T. Nr. 075130070
Этот интерфейс осуществляет управление
NORDAC trio SK 300E через серийный
Profibus порт.
Интерфейс Profibus
Модуль InterBus
SK TU2-IBS
T. Nr. 075130080
Этот интерфейс осуществляет управление
NORDAC trio SK 300E через интерфейс
InterBus.
Интерфейс InterBus
Модуль DeviceNet
SK TU2-DEV
T. Nr. 075130090
Этот интерфейс осуществляет управление
NORDAC trio SK 300E через интерфейс
DeviceNet.
Интерфейс DeviceNet
Модуль CANopen
SK TU2-CAO
T. Nr. 075130100
Этот интерфейс осуществляет управление
NORDAC trio SK 300E через интерфейс
CANopen.
Интерфейс CANopen
Модуль CAN
SK TU2-CAN
T. Nr. 0751300XX
Этот интерфейс осуществляет управление
NORDAC trio SK 300E через интерфейс CAN.
Интерфейс CAN
Модуль ASi
SK TU2-ASI
В разработке
В разработке
Интерфейс ASi
Различные вводы/выводы

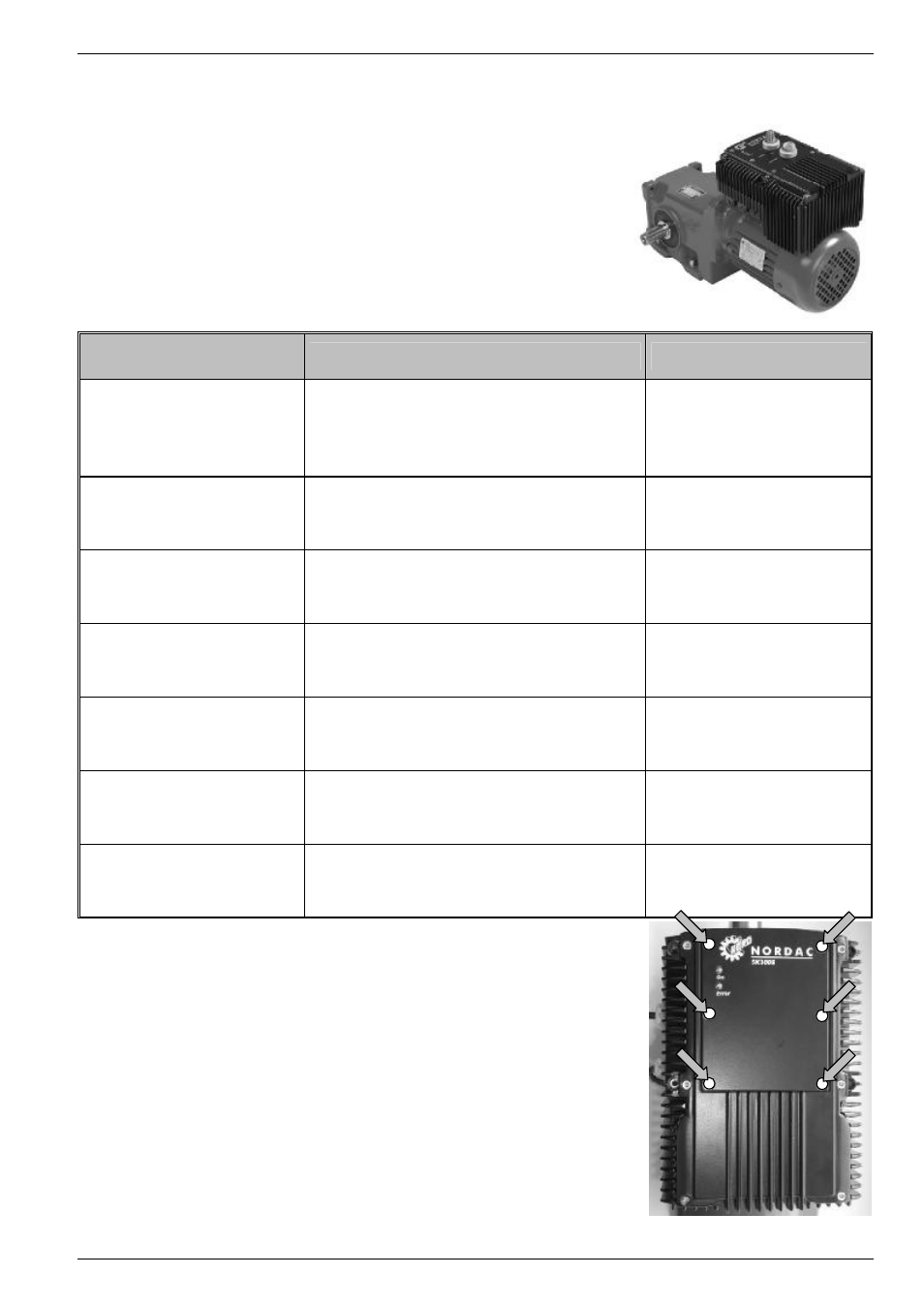

Рис.1: Крепежные болты
технологического модуля
