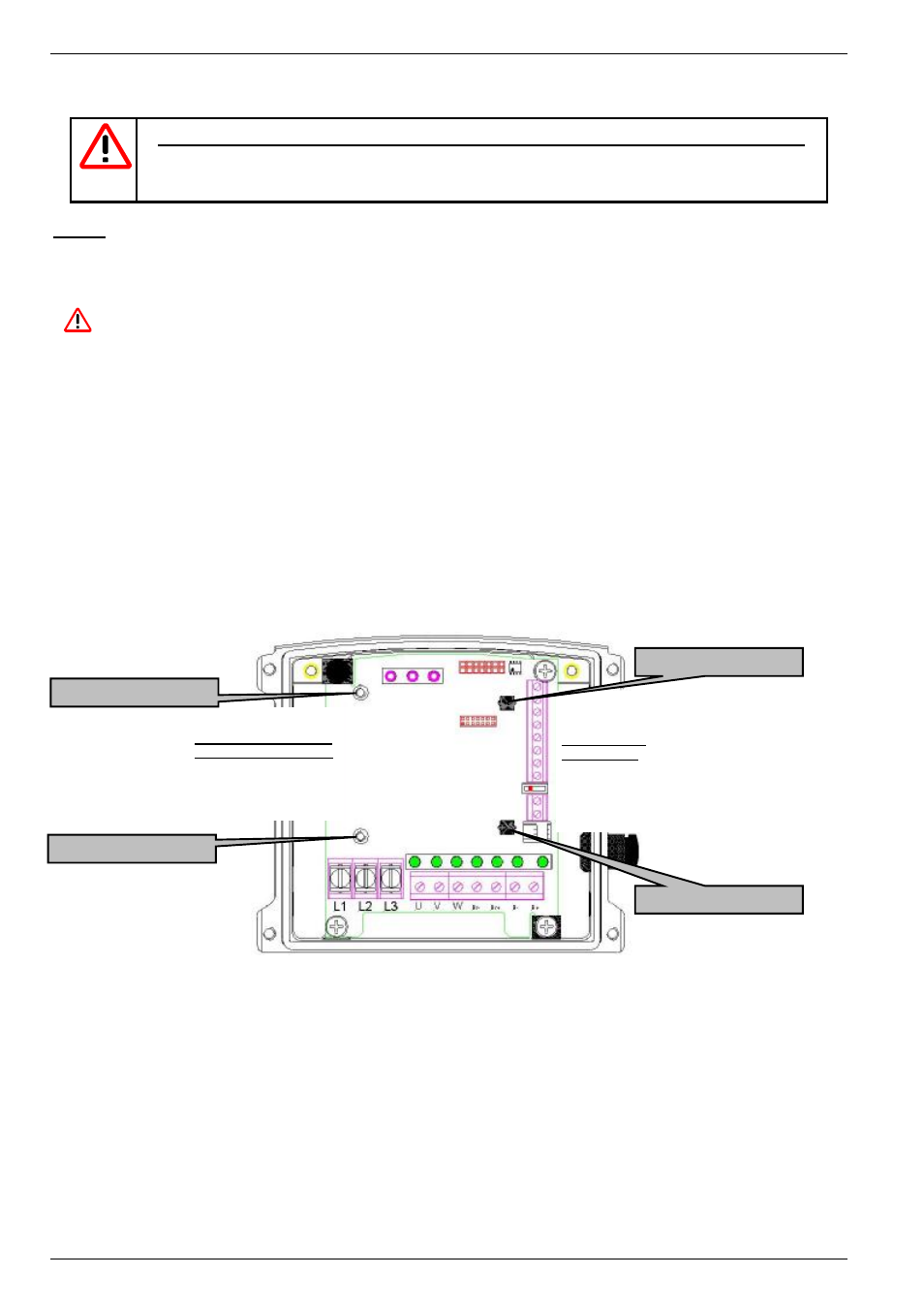

3.2.3 Установка интерфейса заказчика
Указание
Подключение может проводиться только квалифицированным персоналом с
соблюдением мер предосторожности.
Запуск:
1 = Отключить сетевое напряжение, учесть время ожидания.
2 = Отвинтить крепежные болты регулятора и снять его с двигателя.
Указание: При снятии регулятора нужно следить, чтобы время разрядки конденсаторов достигло 5
мин. и чтобы не было контакта с областью нижней стороны регулятора.
3 = Поместить интерфейс заказчика таким образом, чтобы отверстия совпадали. Надавить на
пластмассовую крышку печатной платы, пока она не войдет в держатель платины.
(При снятии надавить на держатели платин рукой и снять интерфейс заказчика с блока
подключенных клемм, потянув вверх.)
4 = Установить крепежные болты
(Здесь реализуется соединение PE, не нужно дополнительное подключение).
5 = Провести необходимые подключения.
6 = Установить частотный преобразователь и зафиксировать болты.
Детальный запуск à см.следующие страницы !
Подключения
управления:
См.гл. Fehler!
Verweisquelle konnte
nicht gefunden
werden.„Fehler!
Клеммы подключения
интерфейса заказчика:
См.гл. Fehler!
Verweisquelle konnte
nicht gefunden werden.
Крепежный болт 1
Крепежный болт 2
Интерфейс
заказчика
Держатель платины 1
Держатель платины 2
