5 Ввод в эксплуатацию
5.4 Минимальные конфигурации подключения управления
Для работы NORDAC trio SK 300E с минимальными конфигурациями нужно сделать следующие
шаги. Данные предусмотрены заводской установкой параметров.
1.) С интерфейсом заказчика „Базовый I/O“ или „Стандартный I/O“
a) Включить электронную деблокировку:
Установить клеммы управления [22] на высокий сигнал, например, клемму [42].
b) Установить аналоговые заданные значения напряжения (0-10В) между клеммами
управления [12] и [14].

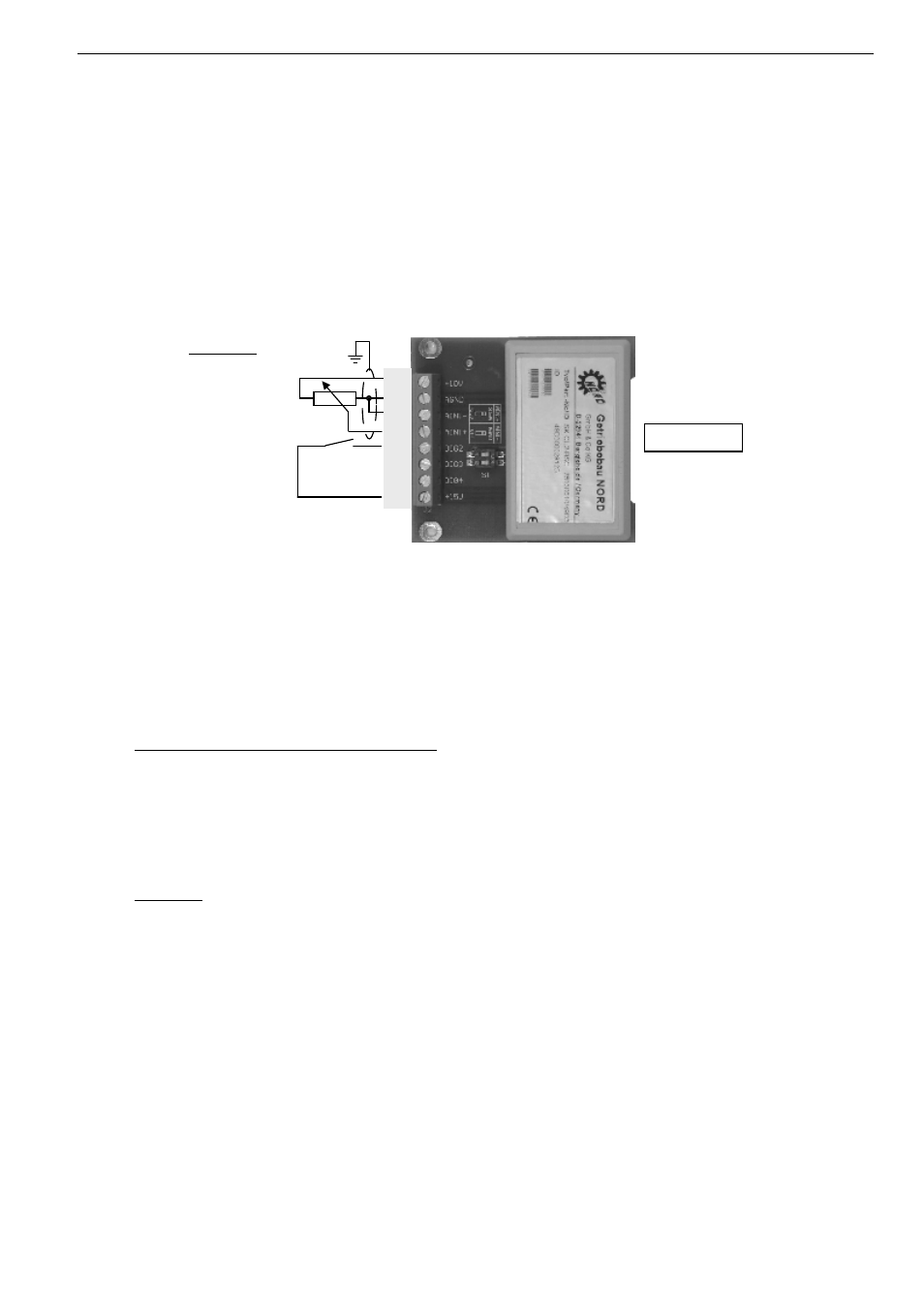

Пример:
2.) Без интерфейса заказчика
a) Установить допустимую частоту в P113 ( например, 25 Гц ). Чтобы установить параметр,
нужно предварительно включить в P003 „Supervisor-Modus“ (на „1“).
b) Включить электронную деблокировку:
Установить клеммы управления [21] на высокий сигнал, например, клемму [42] ‚+15В’.
Условием для этого является то, что цифровой вход 1 запрограммирован на функцию [1]
„деблокировка направо“. В заводской установке цифровой вход 1 запрограммирован на
„вход терморезистора“, так как каждый trio SK 300E должен иметь терморезисторную
защиту.
Двигатель вращается с допустимой частотой.
Пример:
Basic I/O
[11]
[12]
[13]
[14]
[22]
[23]
[24]
[42]
