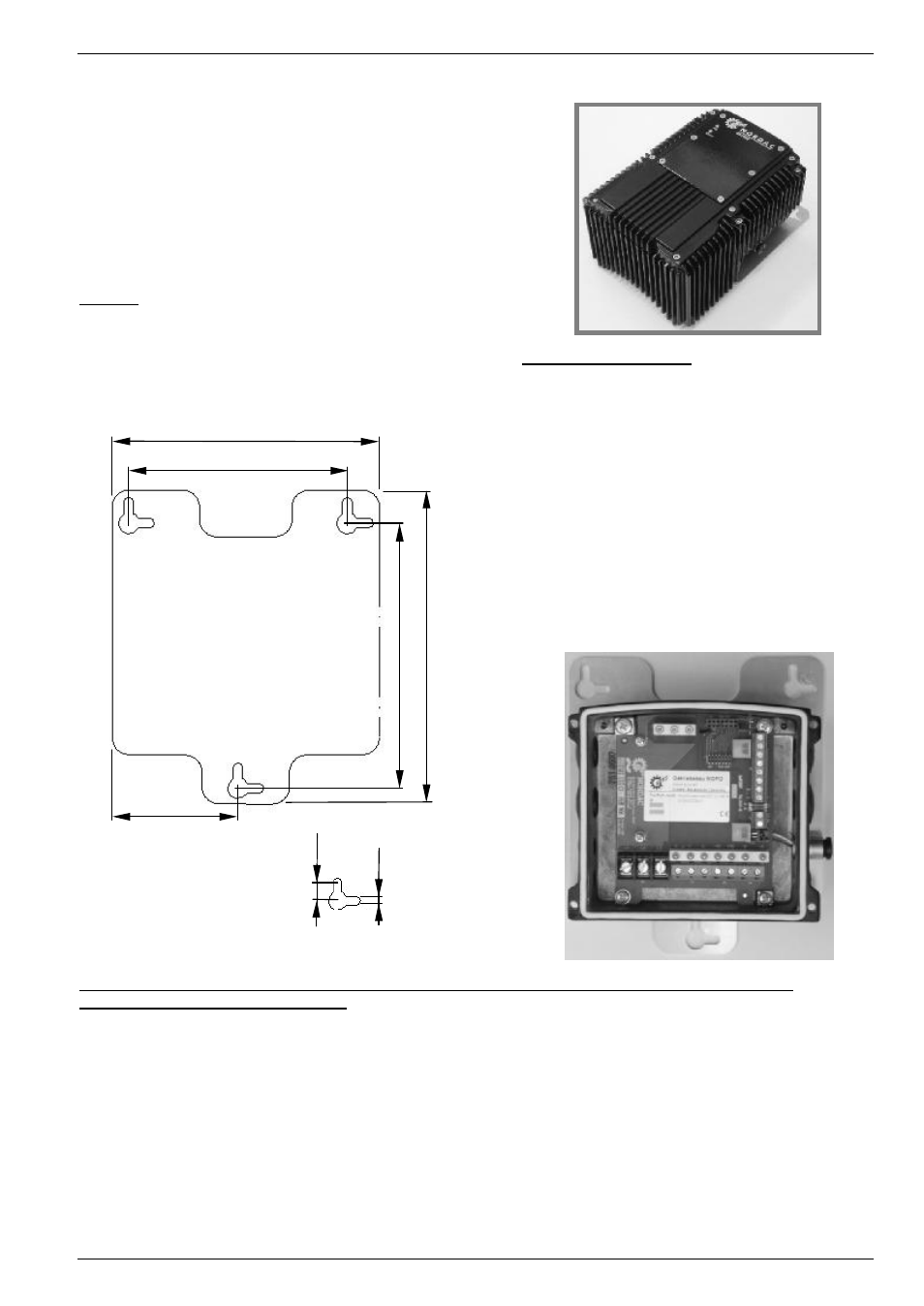

2.6 Набор для монтажа на стене
( SK TI 0/1-WMK ; T.Nr. 075115110 )
Для установки SK 300E рядом с двигателем
возможна раздельная установка мотор-редуктора
и частотного преобразователя на стене. Тогда
можно монтировать частотный преобразователь с
высокой
степенью защиты IP66 снаружи
распределительного шкафа на стене.
Отверстия детально:
Снижение номинальных значений мощности для высоких температур окружающей среды
(монтажное исполнение на стене):
При монтаже частотного преобразователя рядом с двигателем с помощью набора для монтажа на стене нужно
принимать во внимание снижение мощности для рабочего режима при высоких температурах окружающей
среды. В процентном отношении допустимая мощность частотного преобразователя при соответствующей
температуре окружающей среды приведена ниже. Заданные значения действительны для частоты
импульсов 6 кГц (заводская установка).
153 mm
125 mm
72 mm
18
0
m
m
15
2
m
m
Ввод в эксплуатацию
Детали полностью готовы к подключению
кабелей двигателя, питания и кабеля
управления.
После подключения кабеля
необходимо установить частотный
преобразователь и зафиксировать болты. Только
при первом вводе в эксплуатацию будут
показаны разнящиеся строки записи частотного
преобразователя
и „электронной типовой
таблички “ на дисплее через красный светоид.
Эта индикация служит для информирования
пользователя,
через свободный сигнал
сообщение квиттируют и выравнивают строки
записи. Частотный преобразователь готов к
включению после инсталляции и правильной
установки параметров двигателей.
Монтаж
Набор для монтажа на стене устанавливается
только по приведенному образцу сверления.
Нужно учитывать следующие показания для
условий окружающей среды.
