4.3 ParameterBox (Встраиваемый вариант)
(
SK PAR-2E ; T.Nr. 078910110 )
ParameterBox SK PAR-2E является компактным управляющим прибором
для установки на распределительный щит. Через внутренние клеммы
можно подключить до 5 частотных преобразователей. С внешней стороны
сохраняется степень защиты IP66.
4.3.1 Механическая установка

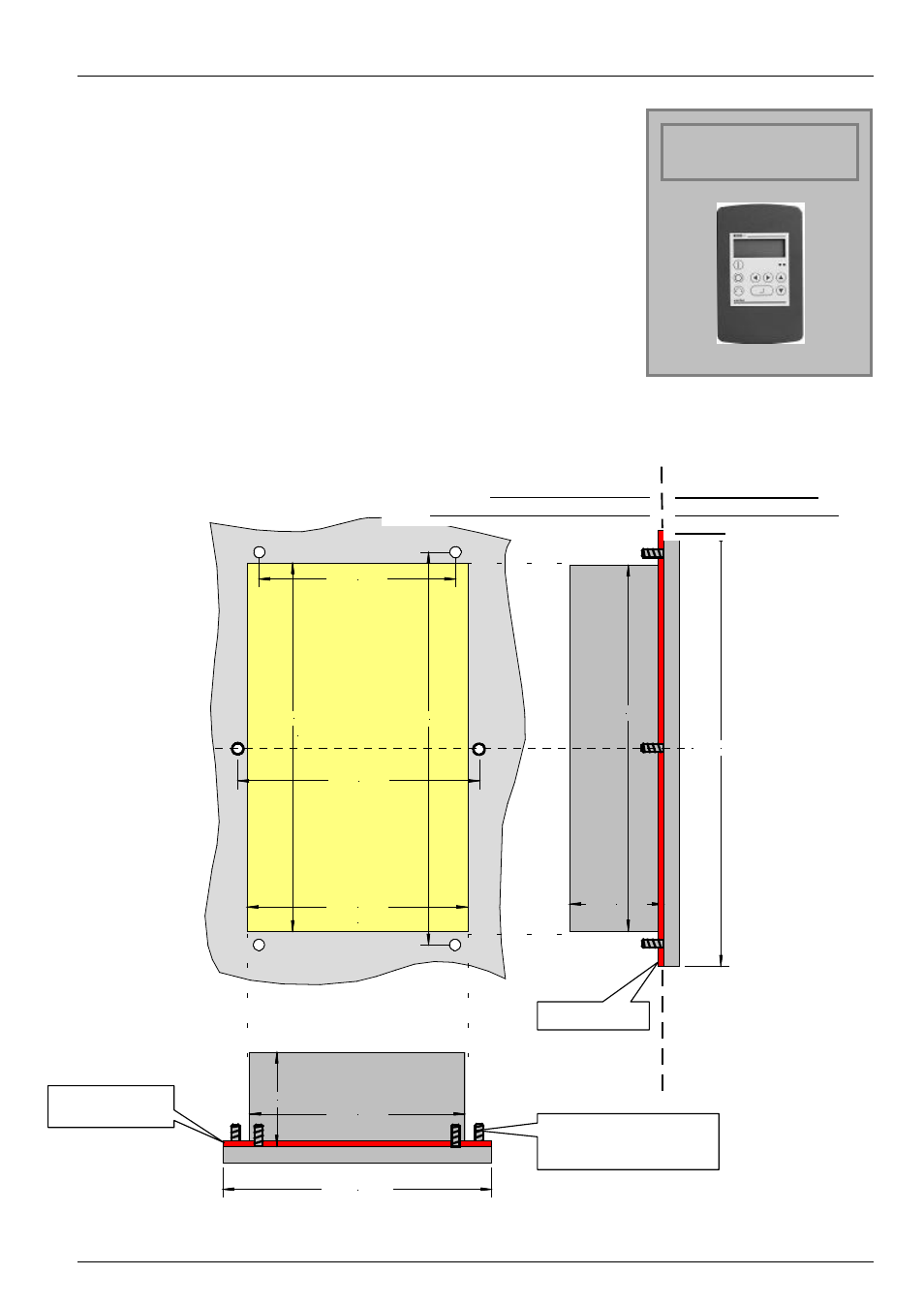

Для монтажа в дверь распределительного шкафа или на щит, размеры
окна должны быть 137мм x 82мм (отклонение +/- 1мм). Для монтажа
закрытое устройство помещается на предварительно обработанный щит.
Для крепления внутренней стороны щита имеются 6 болтов (M3 x 7мм).
ParameterBox устанавливается на дверь распределительного шкафа и
обладает с внешней стороны при правильном монтаже максимальной
степенью защиты IP66.
Электрическое подключение ParameterBox SK PAR-2E производится во встраиваемом варианте через
внутренние винтовые клеммы 1-4. Точную установку клемм можно найти ниже.
137 mm
82 mm
136 mm
162 mm
35 mm
80 mm
35 mm
100 mm
73 mm
146 mm
90 mm
+/-1mm
+/-1mm
Передняя сторона
распределительного
шкафа
Внутренняя сторона
распределительного шкафа
Уплотнение
Крепежные болты
6 шт.M3 x 7мм
Уплотнение
ParameterBox
SK PAR-2E
(встраиваемый вариант)
