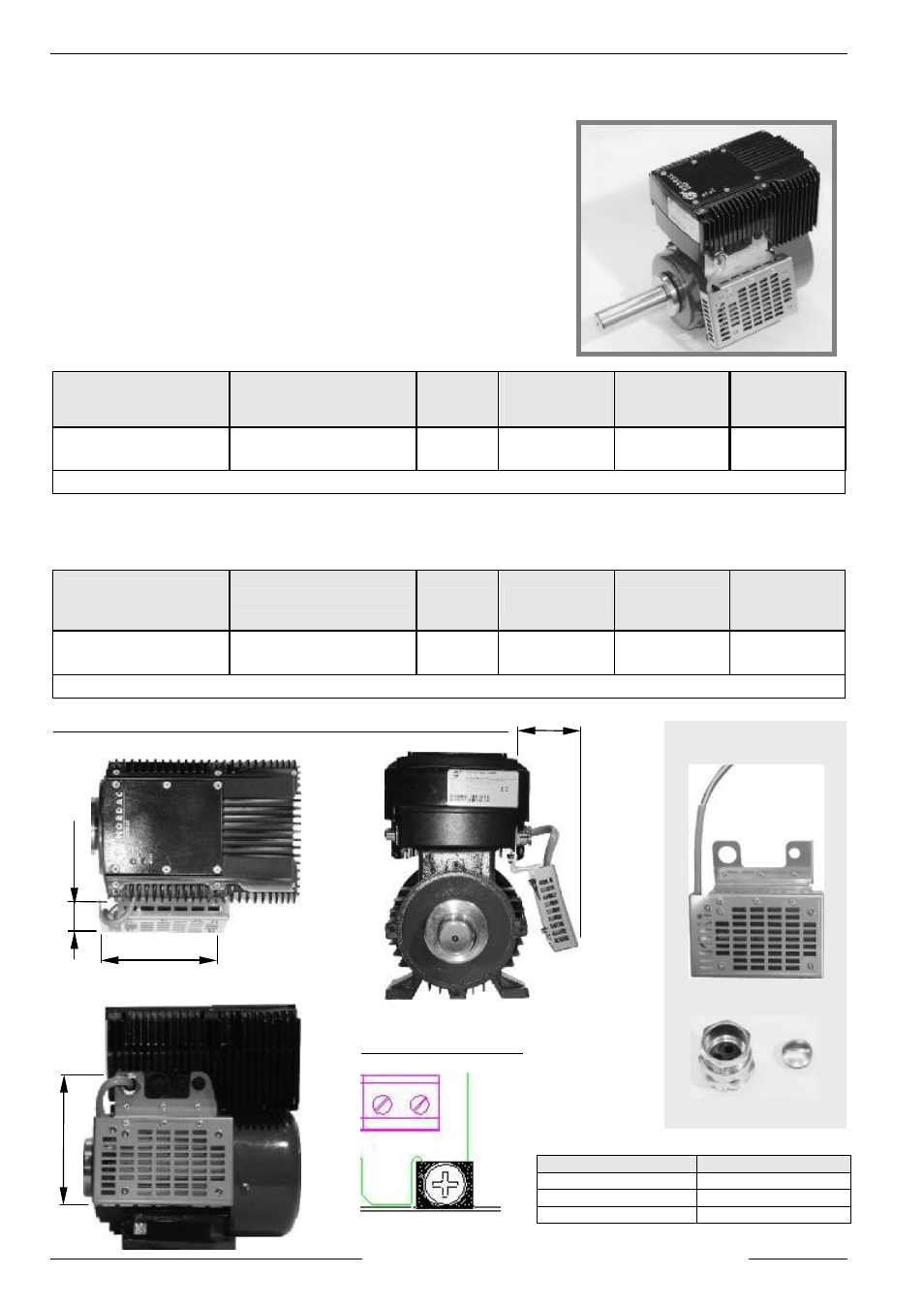

2.5 Тормозное сопротивление
При резком торможении трехфазного электродвигателя (частота
снижается) частотный преобразователь работает в режиме
противовключения. Чтобы избежать отключения преобразователя из-
за перенапряжения, встроенный тормозной переключатель может
подключением внешнего тормозного сопротивления преобразовывать
эту энергию в тепло.
Для
монтажа
тормозного
сопротивления
на
частотный
преобразователь прилагаются 2 резьбовых соединения, у которых
имеются уплотнения. Установка возможна только на блок
подключения TI 0/1.
2.5.1 Данные по электричеству
Тип частотного
преобразователя
Тип сопротивления
Сопротивл
ение
Длительная
мощность
(приблизит.)
*) Импульсная
мощность(приб
лизит.)
Соединит.
провод, 500мм
SK 300E-550-340-B …
SK 300E-401-340-B
SK BR3-120/100-TI0/1
(T.Nr. 075140010)
120
Ω
100 Вт
4,0 кВт
2 x 0,75 мм
2
*) допустимая, в зависимости от применения, макс. 5% ED / 120s (700В DC)
2.5.2 Размеры
Тип частотного
преобразователя
Тип сопротивления
L
B
T
Расстояние
между
отверстиями
SK 300E-550-340-B …
SK 300E-401-340-B
SK BR3-120/100-TI0/1
(T.Nr. 075140010)
150
140
65
75
Все размеры в мм
Размеры (здесь на частотном преобразователе тиопразмер1):
Электроподключение:
Цвет жилы
Вводный зажим
Коричневый
+B
Белый
-B
Зеленый/желтый
PE
Детали:
Т.сопротивление
Резьбовые
соединения
51
м
м
150 мм
14
0
м
м
65 мм
PE
-B +B
à
