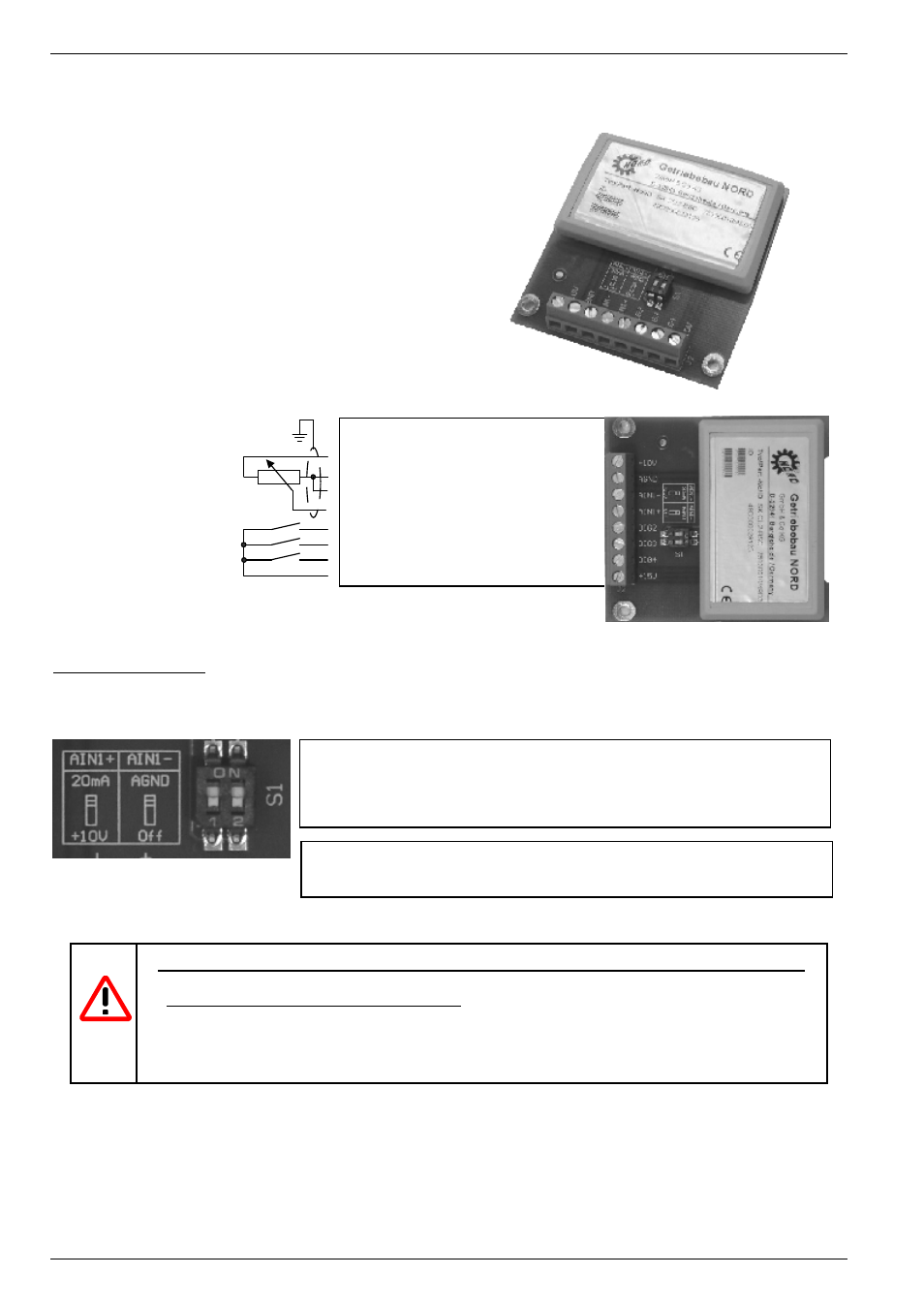

3.2.1 Интерфейс заказчика - базовый ввод/вывод
( SK CU2-BSC ;
T.Nr. 075130010 )
Плата интерфейса заказчика (Customer Unit)
базовый ввод/вывод предлагает адекватное
число управляющих сигналов для простого
задания параметров.
Дополнительно
к основному оборудованию
базовый ввод/вывод предлагает 3 цифровых и 1
аналоговый
ввод.
Аналоговый
дифференциальный ввод может обрабатывать
сигналы от 0...10В или 0...20мА, или 4...20мА.
( макс. поперечное сечение клемм : 1,5 мм² )
Переключатели Dip :
Для аналоговых входов можно выбрать, производить работу с
заданным значением тока или напряжения
. Die
Переключатели Dip устанавливаются следующим образом:
Указание
При установке заданного значения тока:
Для рабочего режима с заданным значением тока 0/4...20мА нужно принимать во
внимание масштабирование. Если 20мА должно соответствовать регулируемой
величине на 100%, необходимо установить параметр P403 „Коррекция аналогового
входа 1 100%“ на 5В!
Опорное напряжение +10 В (макс. 10 мА)
[11]
AGND, 0В
[12]
Аналоговый вход - [13]
Аналоговый вход + [14]
Цифровой вход 2 [деблокировка направо]
[22]
Цифровой вход 3 [деблокировк налево]
[23]
Цифровой вход 4 [переключение параметров] [24]
Напряжение питания +15 В (макс. 100 мА) [42]
Аналоговый выход АСУ:
0...10 В или
потенциометр:
2,0k
Ω
...10k
Ω
Свободный от потенциала
контакт или выход АСУ:
7,5...33В
(низкий = 0...3,5 Воль)
1.Подключение полного
сопротивления нагрузки
ON = заданное значение
трансформатора тока
тока 4...20 мА
Для аналогового входа 1
OFF = заданное значение
напряжения 0...10 В
2. Подключение моста между
ON
= мост выключен
Клеммами AGND/0В и AIN-
OFF
= мост включен
