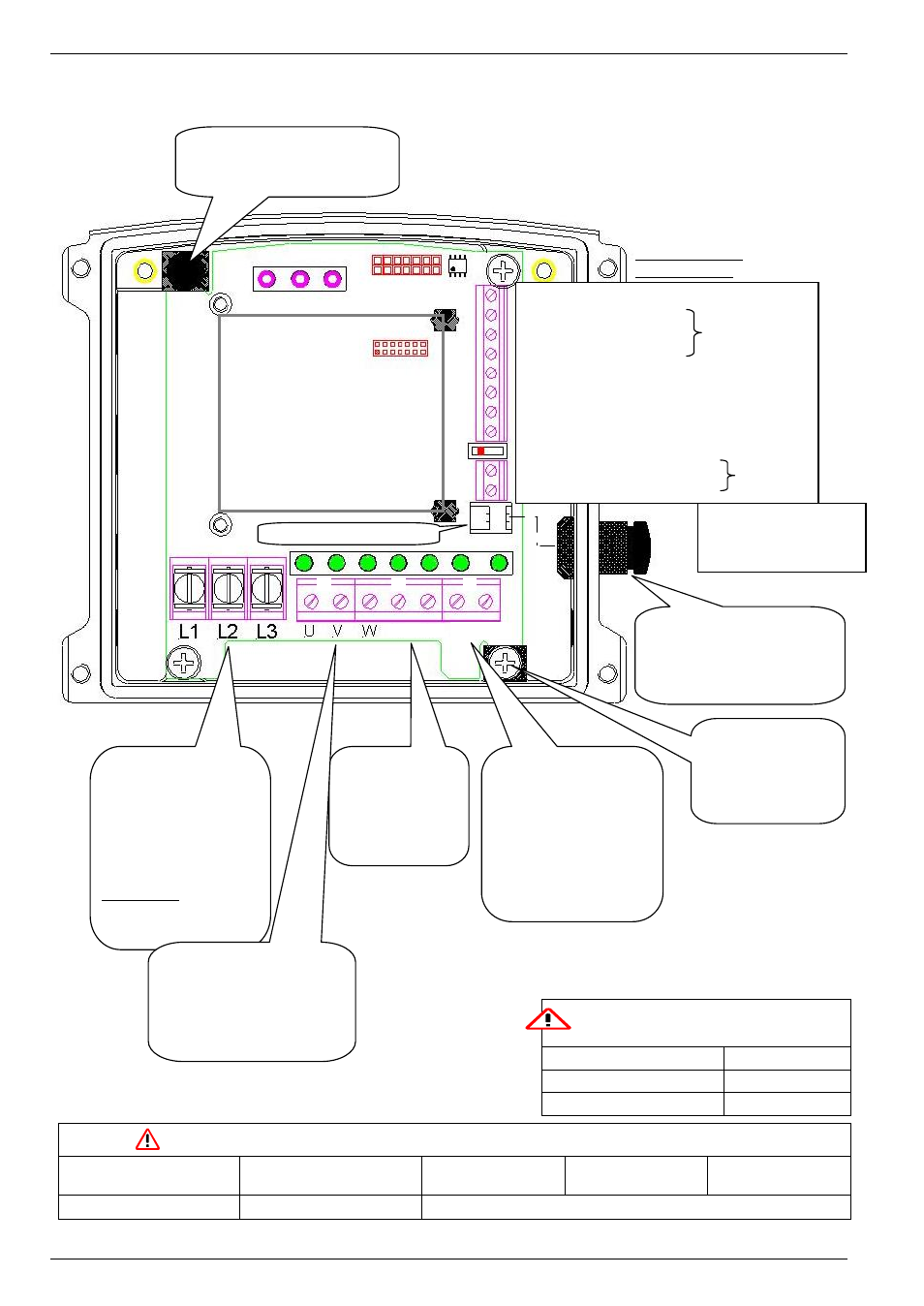

2.4.1 Загрузка блока подключения
макс. Поперечное сечение подключения
Сетевое подключение
Подключение управления
Механический тормоз
Подключение
двигателя
Тормозное
сопротивление
2,5 мм
2
1,5 мм
2
2,5 мм
2
Максимальная предельная допустимая
нагрузка
Напряжение питания + 5В
Макс. 275 мА
Напряжение питания + 15В
Макс. 100 мА
Сигнальное реле
Макс. 24В / 500 мА
à
[...] = № клеммы
à
макс.
Поперечн.сечение
подключения,см.ниже
siehe unten
Подключение
управления:
Сетевое
подключение
3 x 380В – 480В
50/60 Гц
с защитой сети и главным
переключателем
(Фазы „L1,L2,L3“)
Защита сети :
См.гл. 8
“Технические данные”
Земля „PE“ (Питание)
Подключение к PE питающей
линии
Механический
тормоз
Настройка
электромеханич.тор
моза двигателя.
См.гл. Fehler!
Verweisquelle
Подключение
двигателя U,V,W
Клеммы уже установлены на
заводе,изменения только при
перемене двигателя !
Тормозное
сопротивление
При необходимости можно
подключить ТС для
генераторного тормоза.
Полярность не важна.
Необходимо убедиться в
подключении „PE» для
заземления корпуса !
Втулка M12
Подключение для
ParameterBox или PC для
управления и задания
параметров преобразователя
Земля „PE“
Доп.клеммы PE
(напр.,для линии
управления,
тормозного
сопротивления)
-Br +Br -B +B
Системный штекер втулка M12
[21] Цифр. вход 1 (вход терморезистора) *
[41] + 5В напряжение питания
[40] 0В, GND
(макс. 275мА)
[41] + 5В напряжение питания
[40] 0В, GND
[42] + 15В напряжение питания
(макс.100мА)
[74] RS 485 интерфейс : B (-)
[73] RS 485 интерфейс : A (+)
Нагрузочное сопротивление RS 485 вкл./выкл.
[02] Сигнальное реле (помехи)
( макс. 24В /
[01] Сигнальное реле
500 мА)
Сменная плата
Интерфейса
заказчика
*
Цифровые
входы
могут устанавливаться
при 15В в приборе или
von der SPS (7,5 – 33В
DC).
Данные
в
„(...)“
указаны для заводской
установки.
