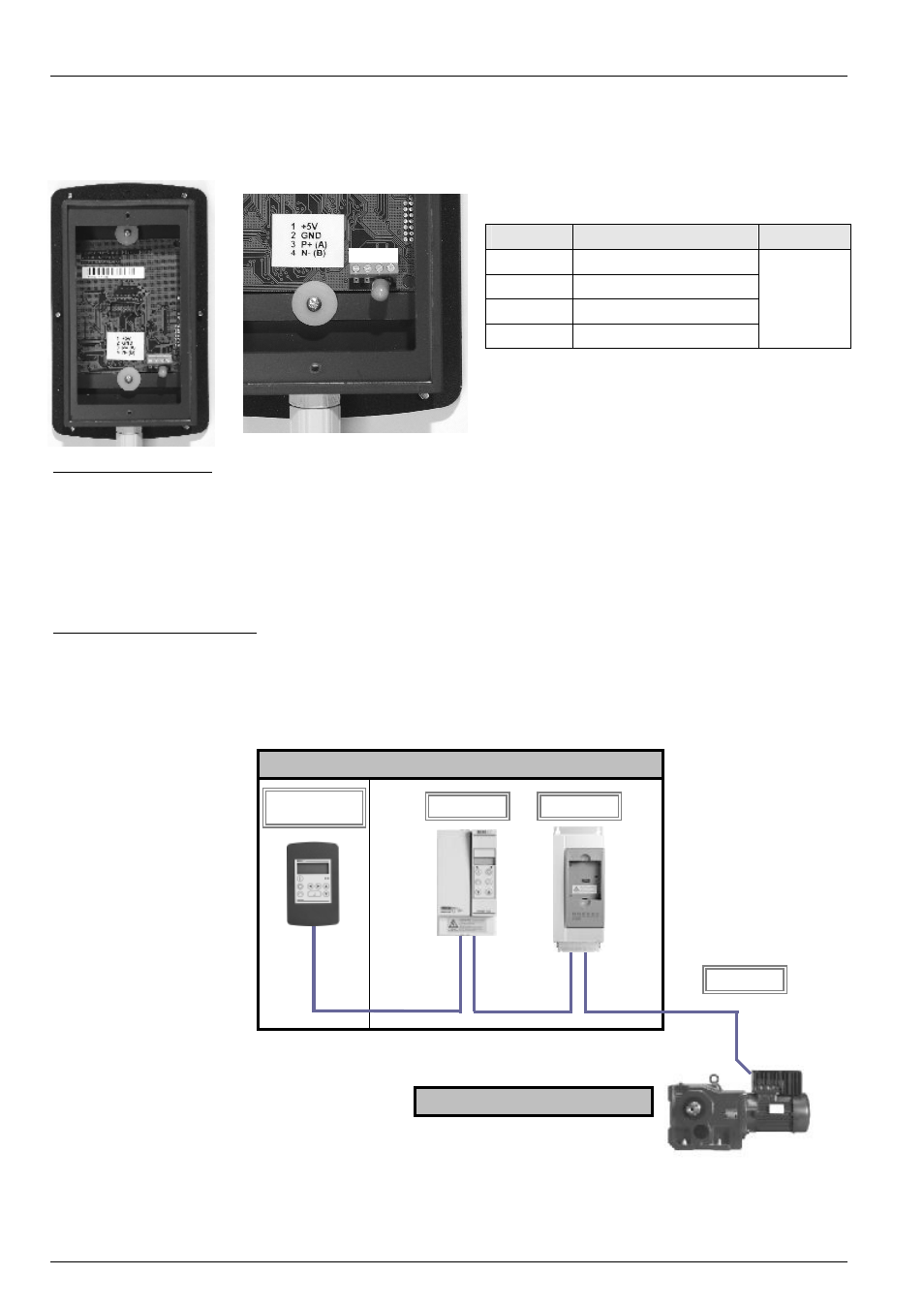

4.3.2 Электрическое подключение
ParameterBox SK PAR-2E подключается через 4х полюсные винтовые клеммы, которые находятся внутри
ParameterBox.
№
Описание
Klemmen
1
+ 5В / 300мА
2
GND
3
USS A (RS485 +)
4
USS B (RS485 -)
1 мм²
Напряжение питания
Питание +5В для ParameterBox может осуществляться от подключенного частотного преобразователя.
При соединении нескольких частотных преобразователей нужно следить за тем, чтобы напряжение
снималось только с одного преобразователя, а не со всех! Для этого нужно выбрать такой
преобразователь, у которого кратчайший кабель ведет к ParameterBox.
Максимальная длина кабеля при рекомендуемом поперечном сечении кабеля 0,75мм² составляет 3м.
Коммуникация через RS485
При последовательном подключении нескольких частотных преобразователей (как на рис.внизу) нужно
следить за тем, чтобы ParameterBox был первым или последним участником в системе шин. Нужно
предусмотреть сопротивление подключения (около 120
Ω
) для частотного преобразователя на другом конце
общего соединения шин. При SK 300E такое сопротивление подключения является стандартным.
Подробную информацию можно найти в инструкции по эксплуатации ParameterBox „BU 0040 DE“.
4 3 2 1
Распределительный шкаф
Мотор-редуктор с ЧП
SK PAR-2E
T. Nr. 078910110
vector mc
SK 700E
SK 300E
