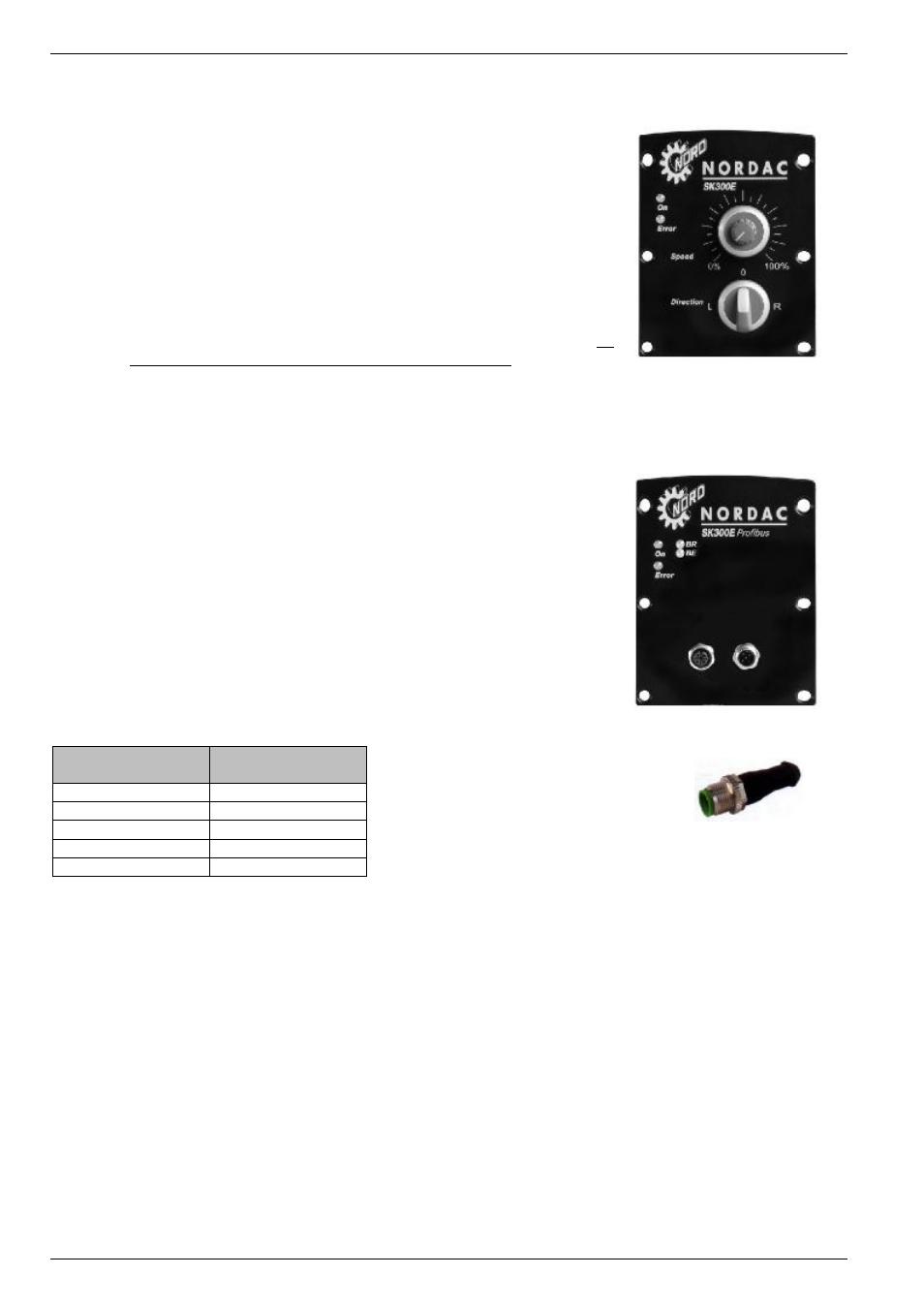

3.1.2 Potentiometer-Box
( SK TU2-POT ; T.Nr. 075130060 )
Potentiometer-Box можно использовать как управляющий блок для
различных функций. Выбор осуществляется с помощью параметра P549.
Для управления в прибор встроен бесступенчатый установливаемый
потенциометр и 3х ступенчатый переключатель для выбора пуска
вправо/влево, или останов. Речь идет об управляющем переключателе,
который может включать свободный сигнал. В заводской установке
озможно прямое управление выходной частотой, в диапазоне минимальной
(P104) и максимальной частот (P105).
Примечание: Частотный преобразователь только тогда управляется через
Potentiometer Box, когда параметр P509 >интерфейс< установлен
на „управляющие клеммы или клавиатуру “ (P509 = 0) и он не
был ранее разъеденен через управляющие клеммы.
3.1.3 Модуль Profibus
( SK TU2-PBR ; T.Nr. 075130070 )
С помощью Profibus можно обмениваться данными между различными
автоматизированными устройствами. АСУ, ПК, устройства управления и
контроля взаимодействуют через соответствующие шины посредством
битов. PROFIBUS DP устанавливается прежде всего в области
коммуникации сенсоров и активных участников, где необходимо короткое
время реагирования системы. PROFIBUS DP подходит для замены
дорогостоящей передачи сигналов с 24В и передачи вычисленных
значений. Этот вариант PROFIBUS, оптимальный по скорости,
используется,например, для эксплуатации преобразователя частоты на
автоматизированных устройствах.
Обмен данными определен в DIN 19245 часть 1 и 2 ,а также в части 3 в
дополнении этого стандарта,описывающего специфические применения. В
ходе европейской стандартизации шин, PROFIBUS был отнесен к европейскому стандарту шин EN 50170.
Особенности :
•
Гальванически разделенный интерфейс шины
•
Скорость передачи сообщений стндартно 1,5 Мбит/сек
•
Беспроблемное подключение к преобразователю через 5- полюсный штекер M12 или через
штепсельный контакт.
•
Индикация состояния с 2 светодиодами
•
Беспроблемное программирование всех параметров преобразователя
•
Управление выходной частоты через соединение Profibus
•
Передача текущих параметров преобразователя
•
До 126 преобразователей на одной шине
Подробную информацию можно найти в инструкции по эксплуатации BU 0020 или связавшись с
поставщиком преобразователей.
M12 – PIN
Сигнал
1
+ 5В
2
A-данные
3
GND
4
B-данные
5
Экран
Нагрузочное сопротивление для
последнего абонента шины можно
подключить как конечный штекер на
выходе
последнего
преобразователя.
