4.4.5 Обмен данными с NORD CON
Элементы памяти с S1 по S5 NORDAC ParameterBox могут управляться и архивироваться через
управляющее программное обеспечение и программное обеспечение параметров NORD CON.
Для передачи данных нужно соединить серийный интерфейс ПК (RS232) через преобразователь
интерфейса (SK IC1-232/485, T.Nr. 276970020) и соответствующий соединительный кабель (M12
Socket/SUB-D, T.Nr. 078910210) с ParameterBox. Дополниетльно преобразователь интерфейса соединяется
с внешним напряжением питания. Для этого используйте адаптер USB/5V’ (T.Nr. 078910220), который
подключается через клинкерный штекер к преобразователю интерфейса и через штекер USB к
ПК/ноутбуку.

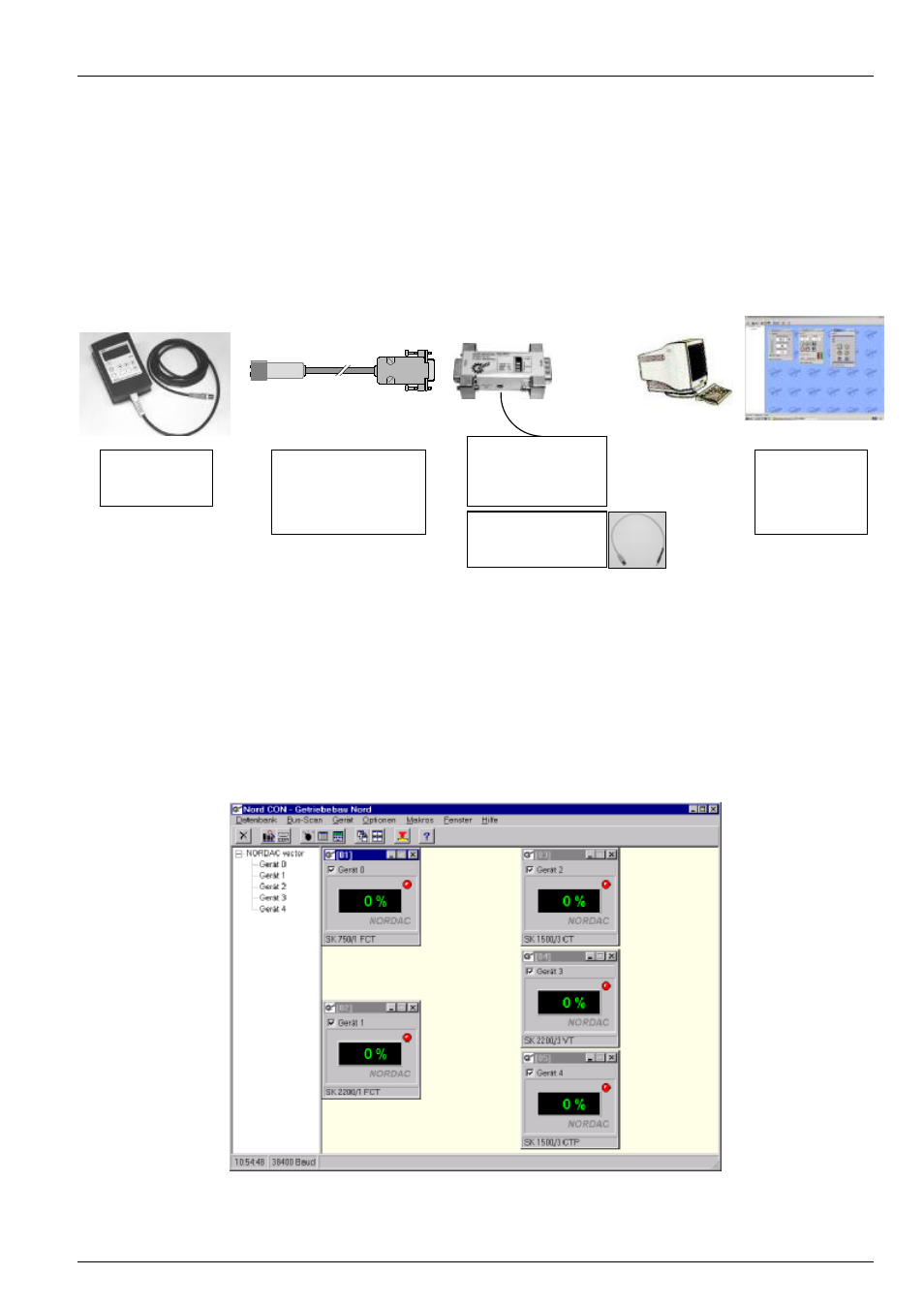

Следующие компоненты необходимы для соединения ParameterBox à ПК/ноутбук:
Коммуникация в этой конфигурации управляется ПК. ParameterBox нужно установить в пункте меню
>опции<, параметр >режим работы (P1302)< на значение PC- Slave (подчинение ПК). Программа NORD
CON будет распознавать и показывать на экране после сканирования шин отложенные объектры памяти с
S1 по S5 как отдельный регулятор с адресами шин с 1 по 5.
Указание: Только заложенные заранее в объекты памяти данные регулятора могут быть распознаны и
обработаны
программным
обеспечением
параметров
NORD CON. Если нужно обработать данные нового регулятора , нужно заранее установить тип
регулятора с помощью параметра >Загрузить значения по умолчанию (P1204)<. С помощью
обновленного сканирования шин программное обеспечение распознает новый объект памяти,
который затем можно обработать с помощью известных инструментов.
Тепрь все функции параметров NORD CON в Вашем распоряжении.
ParameterBox
SK PAR-2H
T.Nr. 078910100
Адаптер M12 So/SUB-D
для SK PAR-2H à SK
IC1
T.Nr. 078910210
Преобразователь
интерфейса
SK IC1-232/485
T.Nr. 276970020
Программное
обеспечение
NORD CON
T.Nr. 006112221
Адаптер USB/5V для
SK IC1-232/485
T.Nr. 078910220
ПК/ноутбук
RS232
USB-Port
