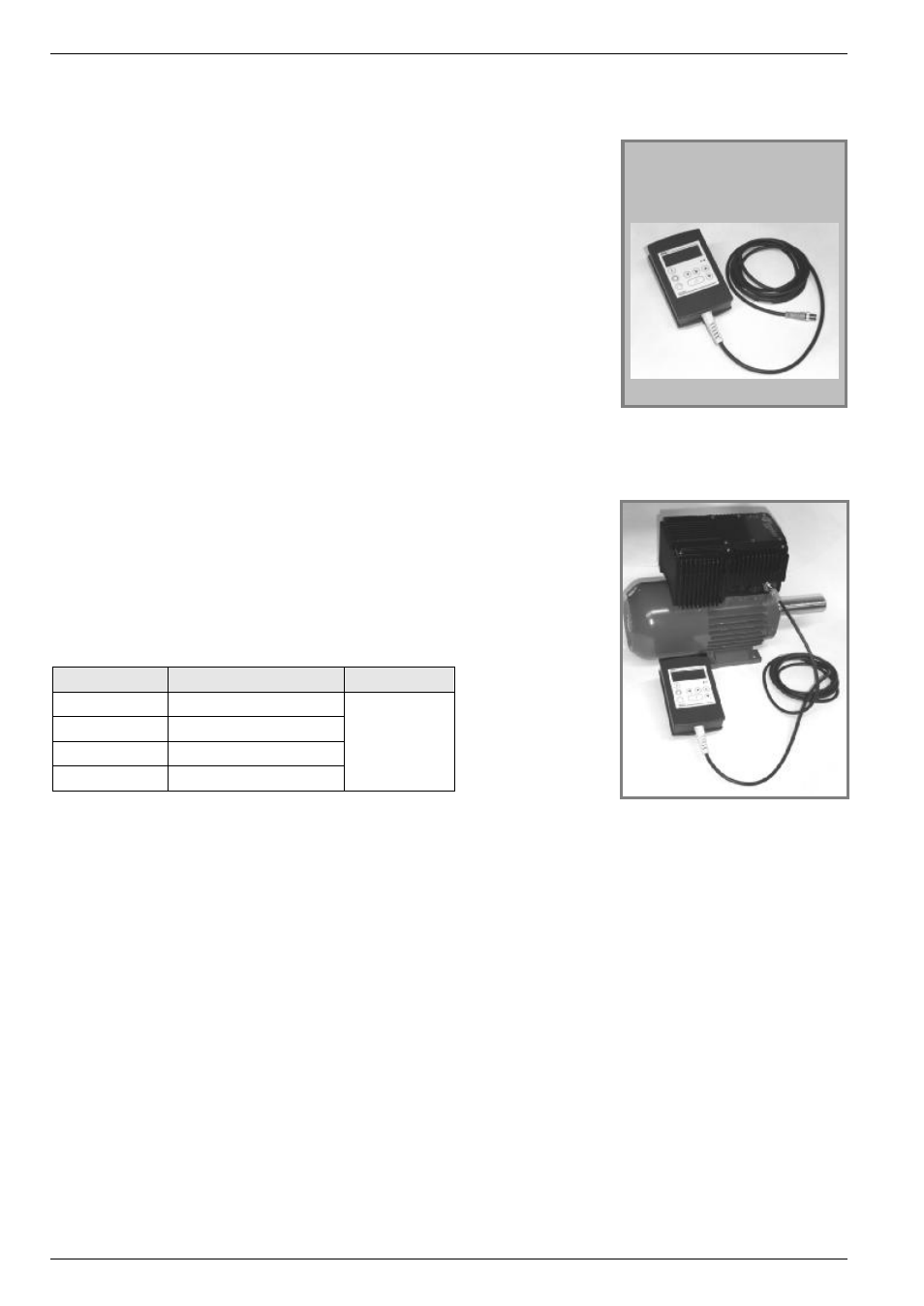

4.2 ParameterBox (Ручной вариант)
(
SK PAR-2H ; T.Nr. 078910100 )
ParameterBox SK PAR-2H является компактным управляющим прибором
для подключения непосредственно к частотному преобразователю SK
300E. Соответствующий соединительный кабель с разъемом M12 уже
имеется на приборе. Для связи других частотных преобразователей
NORDAC
с
компьютером/ноутбуком
требуются
специальные
соединительные кабели, которые описаны подробнее в руководстве по
эксплуатации ParameterBox „BU 0040 DE“.
Подключение к trio SK 300E
Подключение к trio SK 300E возможно напрямую на имеющуюся в наличии
втулку M12. Через специальные компоненты штекеров сохраняется макс.
степень защиты IP66 для всего устройства.
Дальнейшую информацию можно взять из руководства по эксплуатации
ParameterBox „BU 0040 DE“.
Штекер M12
Описание
Кабель
2 (ws)
+ 5В / 250мА
1 (br)
GND
4 (sw)
P+ (A) (RS485 +)
3 (bl)
P- (B) (RS485 -)
Длина 3м
4 x 0,75мм
2
ParameterBox
SK PAR-2H
(Ручной вариант)
