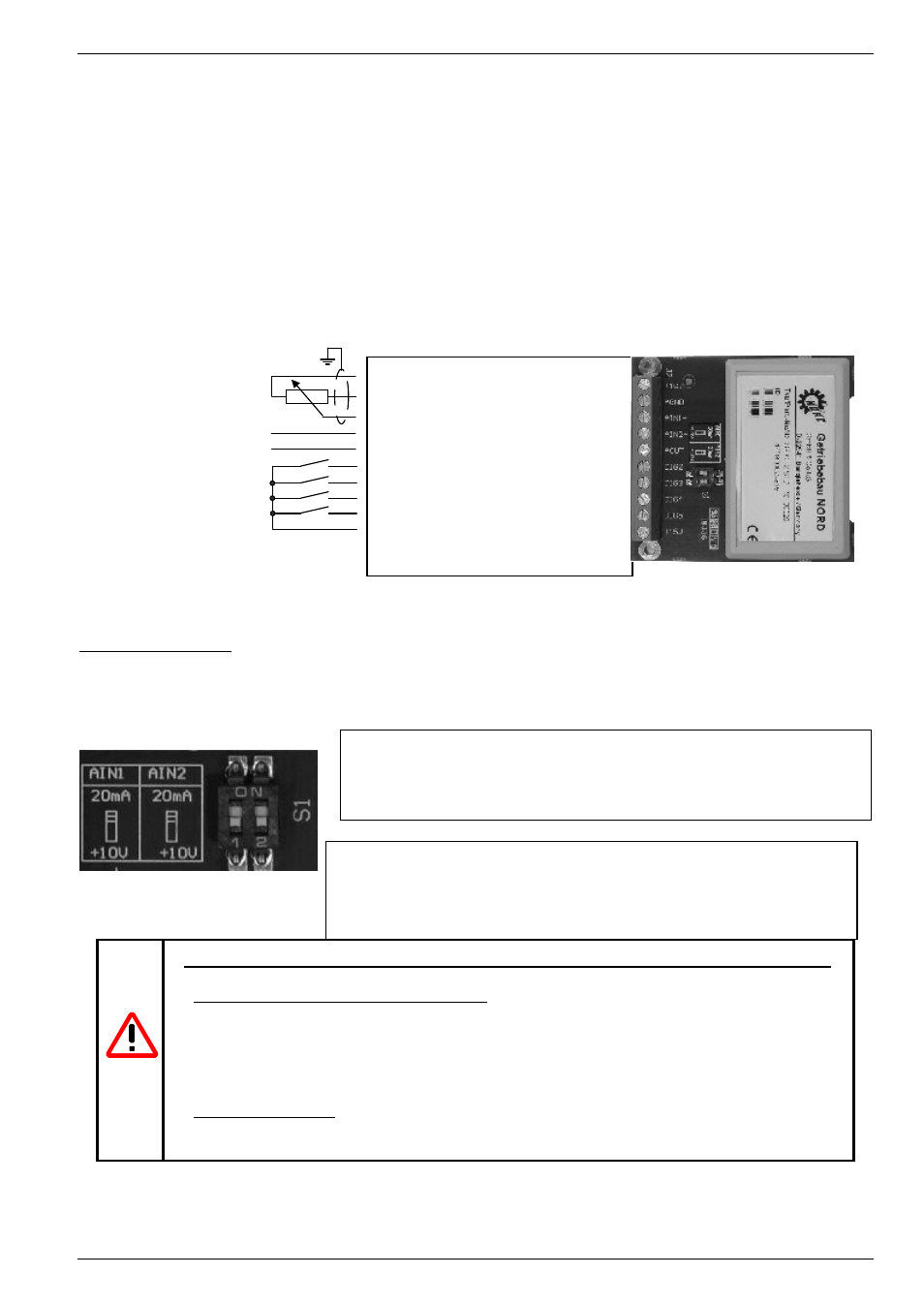

3.2.2 Интерфейс заказчика -- стандартный ввод/вывод
( SK CU2-STD ;
T.Nr. 075130020 )
Плата интерфейса заказчика (Customer Unit) стандартный ввод/вывод позволяет расширить возможности
цифровой и аналоговой обработки сигналов у SK 300E. Дополнительно имеются 2 аналоговых входа, 4
цифровых входа и 1 аналоговый / цифровой выход.
Однако 2 аналоговых входа не являются дифференциальными. Они могут обрабатывать сигналы от
0...10В или 0...20мА, или 4...20мА (через подключаемое с помощью переключателей Dip полное
сопротивление нагрузки транформатора тока). С выхода возможно получение аналоговых или цифровых
сигналов, чтобы передавать текущие рабочие параметры,например, на индикатор или в управляющую
систему.
( макс. поперечное сечение клемм : 1,5 мм² )
Переключатели Dip :
Для аналоговых входов можно выбрать, производить работу с
заданным значением тока или напряжения
. Die
Переключатели Dip устанавливаются следующим образом:
Указание
При установке заданного значения тока:
Для рабочего режима с заданным значением тока 0/4...20мА нужно принимать во
внимание масштабирование. Если 20мА должно соответствовать регулируемой
величине на 100%, необходимо установить параметр P403 „Коррекция аналогового
входа 1 100%“ на 5В!
Аналоговые входы:
Если оба аналоговых входа запрограммированы на одну и ту же функцию, so hat
аналоговый вход 1 является приоритетом, аналоговый вход 2 не имеет функции!
Опорное напряжение +10 В (макс. 10 мА)
[11]
AGND / 0В
[12]
Аналоговый вход 1 [14]
Аналоговый вход 2 [16]
Аналоговый выход 1
[17]
Цифровой вход 2 [деблокировка направо]
[22]
Цифровой вход 3 [деблокировк налево]
[23]
Цифровой вход 4 [переключение параметров] [24]
Цифровой вход 5 [фиксир.частота 1]
[25]
Напряжение питания +15 В (макс. 100 мА)
[42]
Аналоговый выход АСУ:
0...10В или
потенциометр:
2,0k
Ω
...10k
Ω
Свободный от
потенциала контакт или
выход АСУ: 7,5...33В
(низкий = 0...3,5 Вольт)
1.Подключение полного
сопротивления нагрузки
ON = заданное значение
трансформатора тока
тока 4...20 мА
Для аналогового входа 1
OFF = заданное значение
напряжения 0...10 В
2.Подключение полного
сопротивления нагрузки
ON = заданное значение
трансформатора тока
тока 4...20 мА
Для аналогового входа 2
OFF = заданное значение
напряжения 0...10 В
